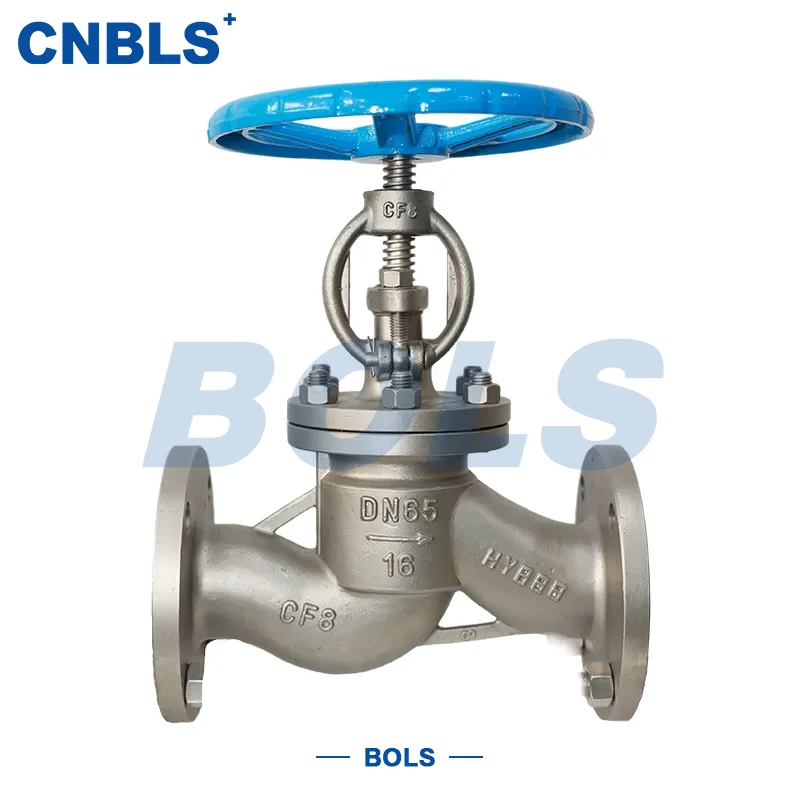

Zawory kuliste z kołnierzem ze stali kutej ze stali nierdzewnej

Zawory kulowe z kołnierzem ze stali kutej ze stali nierdzewnej są produkowane przy użyciu technologii kucia integralnego i należą do zaworów odcinających i regulacyjnych o wysokiej wytrzymałości. Konstrukcja rdzenia składa się z kutego korpusu, pokrywy i zespołu tarczy ze stali nierdzewnej. Zawór zapewnia niezawodne sterowanie włączaniem i wyłączaniem oraz precyzyjną regulację przepływu poprzez przesuwanie dysku w górę i w dół za pomocą trzpienia zaworu.

W porównaniu z konwencjonalnymi zaworami ze staliwa, zawory przelotowe z kołnierzem ze stali kutej ze stali nierdzewnej charakteryzują się wyższą gęstością materiału, większą wytrzymałością mechaniczną i bardziej stabilną odpornością na uderzenia. Dzięki odpornej na korozję stali nierdzewnej i dojrzałej strukturze uszczelnienia zawory mogą pracować przez długi czas w środowiskach o wysokiej temperaturze, wysokim ciśnieniu i mediach korozyjnych. Zaprojektowane i wyprodukowane zgodnie z normami GB, API, ASME i innymi, są szeroko stosowane w przemyśle naftowym i gazowym, wysokociśnieniowych chemikaliach, elektrowniach i systemach przybrzeżnych, służąc jako kluczowe elementy sterujące rurociągi wysokiego ciśnienia.

Struktura podstawowa i funkcje wydajności

▪ Zintegrowany kuty korpus Korpus i pokrywa są produkowane metodą kucia w matrycy otwartej lub w matrycy zamkniętej, o gęstej strukturze wewnętrznej i wolnej od porowatości odlewu. Stabilność strukturalna jest lepsza niż w przypadku zaworów odlewanych przy zmiennym ciśnieniu lub warunkach udarowych.

■ Prosty kanał przepływu Standardowa konstrukcja z prostym przelotem zmniejsza lokalne opory przepływu i zapewnia bardziej liniową regulację przepływu, co jest idealne w przypadku systemów procesowych wymagających stabilnej kontroli.

■ Zewnętrzna śruba i jarzmo OS&Y Konstrukcja wznoszącego się trzpienia umożliwia wyraźną obserwację położenia zaworu. Gwinty trzpienia są izolowane od medium, co wydłuża żywotność.

▪ Różnorodne rozwiązania uszczelniające. W zależności od warunków pracy dostępne jest twarde uszczelnienie metalowe lub uszczelnienie miękkie z PTFE, dzięki czemu zawory mogą być stosowane zarówno w zastosowaniach wysokotemperaturowych, wysokociśnieniowych, jak i w zastosowaniach z czystym medium.

Podstawowe parametry techniczne

Konfiguracja głównych materiałów Korpus i maska

Korpus i maska

Przycinanie i uszczelnianie

● Trzpień zaworu: stal nierdzewna 316 lub 17-4PH utwardzana wydzieleniowo

● Gniazdo/tarcza: Stellitowe napawanie lub uszczelnienie z materiału korpusu

● Uszczelnienie: Elastyczny grafit lub wzmocniony PTFE

● Uszczelka kołnierza: Uszczelka spiralna / uszczelka pierścieniowa PTFE / RJ

Dzięki powyższemu systemowi materiałów zawory kulowe z kutym kołnierzem ze stali nierdzewnej osiągają zrównoważoną wydajność pod względem odporności na zużycie i stabilności uszczelnienia.

Opcje uruchamiania i połączeń

Przy odpowiedniej konfiguracji siłownika zawory kulowe z kutym kołnierzem ze stali nierdzewnej mogą pracować stabilnie w systemach zautomatyzowanych.

Kluczowe wytyczne dotyczące wyboru

Wybór według klasy ciśnienia

● Dla PN100 i wyższych lub przy zmiennym ciśnieniu: preferowana konstrukcja kuta

● Do bardzo wysokich ciśnień: zalecana powierzchnia kołnierza RJ

Wybór materiału według korozyjności

● Obsługa ogólna: 304

● Obsługa chloru lub kwasu: 316L

● W przypadku wysokiej temperatury: sprawdzić dopuszczalne naprężenie materiału

Wybór według wymagań dotyczących uszczelnienia

● Wysoka temperatura, wysokie ciśnienie, zawartość cząstek: twarde uszczelnienie metalowe

● Czysta obsługa i ścisła kontrola wycieków: miękka uszczelka z PTFE

Dopasowanie według trybu pracy

● DN≤80 i niska częstotliwość pracy: ręczne

● Sterowanie zdalne lub automatyczne: elektryczne/pneumatyczne

● Wysokociśnieniowy o dużej średnicy: przekładnia stożkowa

Instalacja, obsługa i konserwacja

Instalacja

● Sprawdź model, klasę ciśnienia i kompatybilność materiałową

● Sprawdź, czy kute powierzchnie nie mają uszkodzeń mechanicznych

● Zamontować zgodnie z kierunkiem przepływu oznaczonym na korpusie: niski wlot, wysoki wylot

Uruchomienie i obsługa

● Obsługiwać ręcznie płynnie i powoli, aby uniknąć uderzenia

● Przeprowadzić próbę ciśnieniową bez obciążenia i krok po kroku dla zaworów elektrycznych/pneumatycznych

● Przed uruchomieniem systemów wysokociśnieniowych zapewnić zerowy wyciek

Konserwacja

● Regularnie sprawdzaj dławnicę i połączenia kołnierzowe

● W celu długotrwałej eksploatacji zalecane są badania nieniszczące UT/MT

● Naprawić powierzchnie uszczelniające tarczy i gniazda, jeśli wydajność regulacji spada

Uruchom ponownie po wyłączeniu

● Przed uruchomieniem sprawdź, czy działa płynnie, obracając ręcznie

● W razie potrzeby przeprowadzić próbę powłoki i uszczelnienia

● Dopuszczenie do użytku dopiero po przejściu przeglądu

Aplikacje

Dzięki kutej konstrukcji o wysokiej wytrzymałości i niezawodnemu systemowi uszczelniania, zawory kulowe z kutą stalą ze stali nierdzewnej są szeroko stosowane w:

● Transport ropy i gazu

● Zakłady Chemiczne Wysokociśnieniowe

● Systemy energetyki cieplnej i jądrowej

● Platformy offshore i morskie

● Rurociągi technologiczne wysokotemperaturowe i wysokociśnieniowe
