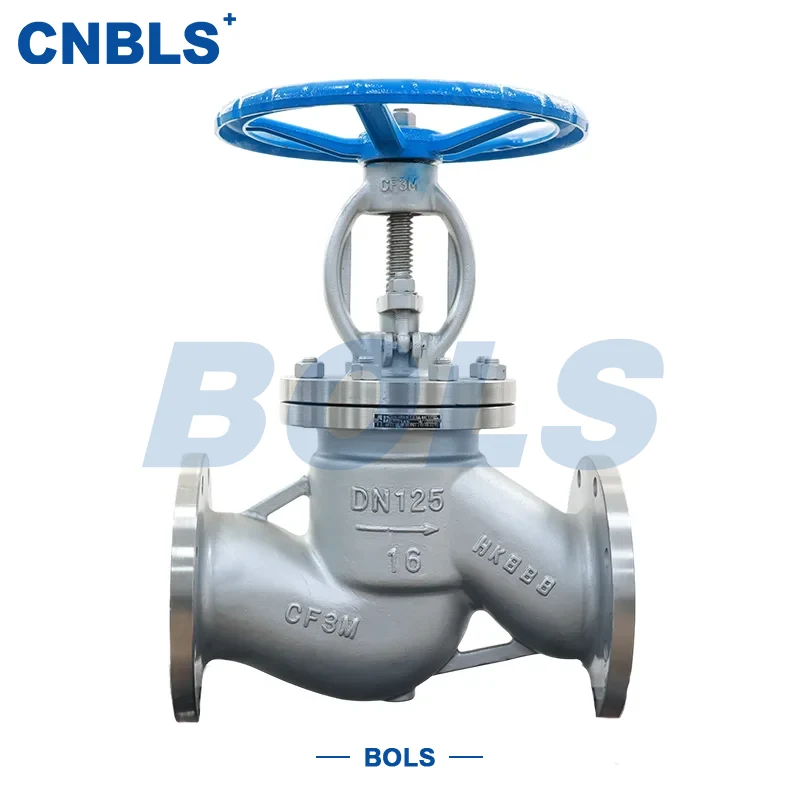

Zawory kulowe niskotemperaturowe ze stali nierdzewnej kutej

Zawory kulowe ze stali kutej do niskich temperatur to precyzyjne zawory odcinające i regulacyjne specjalnie zaprojektowane do zastosowań w niskich temperaturach (≤ -40 ℃) i kriogenicznych. Dzięki zastosowaniu zintegrowanej technologii kucia w połączeniu ze zoptymalizowaną strukturą niskotemperaturową zawory zapewniają stabilną pracę i niezawodne uszczelnienie nawet w ekstremalnych temperaturach.

Zawór steruje otwieraniem, zamykaniem i natężeniem przepływu mediów niskotemperaturowych poprzez przesuwanie dysku w górę i w dół przez trzpień zaworu. W porównaniu z konwencjonalnymi zaworami ze staliwa, kuta konstrukcja charakteryzuje się gęstszym materiałem, większą wytrzymałością i lepszą udarnością w niskich temperaturach, skutecznie zmniejszając ryzyko kruchego pęknięcia. Te zawory kulowe niskotemperaturowe z kutej stali nierdzewnej są szeroko stosowane w systemach LNG, ciekłego azotu, ciekłego tlenu i petrochemicznych systemach kriogenicznych, służąc jako kluczowe elementy sterujące rurociągami niskotemperaturowymi.

Struktura podstawowa i funkcje wydajności

Zintegrowana kuta struktura

Korpus i maska ​​wykonane są z integralnych odkuwek o gęstej strukturze materiału, pozbawionych pęcherzy i porowatości. Doskonałe właściwości mechaniczne zostają zachowane w niskich temperaturach, co poprawia długoterminową niezawodność użytkowania.

Konstrukcja zapobiegająca kondensacji w niskich temperaturach

Wyposażony w rozszerzoną maskę i konstrukcję zapobiegającą mostkom zimnym, aby zmniejszyć przewodzenie zimna do dławnicy, zmniejszając ryzyko gromadzenia się szronu i wycieków, zapewniając stabilną pracę w warunkach kriogenicznych.

Opcje podwójnego uszczelnienia

● Twarde uszczelnienie metalowe: odpowiednie do wysokich ciśnień i częstej pracy

● Miękkie uszczelnienie niskotemperaturowe: odpowiednie do czystych mediów kriogenicznych. Użytkownicy mogą elastycznie wybierać w zależności od charakterystyki medium.

Wiele typów uruchamiania

Dostępne jest uruchamianie ręczne, elektryczne i pneumatyczne, co umożliwia łatwą integrację z różnymi systemami zautomatyzowanymi.

Główne parametry techniczne

Główna konfiguracja materiału

Typowe zastosowania

Zawory kulowe niskotemperaturowe ze stali kutej ze stali nierdzewnej nadają się do:

● Terminale LNG, systemy magazynowania i transportu

● Rurociągi ciekłego azotu i ciekłego tlenu

● Jednostki kriogeniczne etylenu i propanu

● Petrochemiczne systemy niskotemperaturowe

● Lotnicze systemy mediów kriogenicznych

● Przemysłowe systemy chłodnicze

W przypadku mediów lekko korozyjnych lub o wysokiej czystości dostępne są niestandardowe kombinacje materiałów i uszczelek.

Wytyczne dotyczące wyboru

Aby zapewnić długotrwałe i niezawodne działanie niskotemperaturowych zaworów kulowych ze stali nierdzewnej kutych, należy wziąć pod uwagę:

Dopasowanie stopnia temperatury

● -40℃ ~ -70℃: 304L / 316L

● ≤ -100℃: preferowane 316L lub 904L

Średnia czystość

● Czysta obsługa kriogeniczna: zalecane miękkie uszczelnienie

● Media pod wysokim ciśnieniem lub zawierające cząstki: zalecana uszczelka metalowa

Wymagania dotyczące automatyzacji

● Obsługa lokalna: typ ręczny

● Sterowanie zdalne: niskotemperaturowe, elektryczne lub pneumatyczne

Kołnierz i uszczelka

W przypadku zastosowań kriogenicznych preferowana jest powierzchnia RJ + uszczelka spiralna, aby uniknąć awarii zwykłych uszczelek gumowych w niskich temperaturach.

Uwagi dotyczące instalacji i obsługi

Aby zapewnić bezpieczną pracę, podczas korzystania z niskotemperaturowych zaworów kulowych ze stali nierdzewnej kutej ze stali nierdzewnej należy przestrzegać następujących zasad:

● Przed montażem sprawdzić klasę niskotemperaturową, materiał i kierunek przepływu.

● Zamontować zgodnie z kierunkiem strzałki (dolny wlot, wysoki wylot).

● Ochładzaj krok po kroku przed uruchomieniem, aby uniknąć szoku termicznego.

● Siłowniki elektryczne/pneumatyczne należy uruchamiać najpierw w temperaturze pokojowej.

● Nie dokręcaj uszczelnienia bezpośrednio w niskiej temperaturze, jeśli wystąpi niewielki wyciek.

Zalecenia dotyczące konserwacji i kontroli

Długotrwała stabilna praca zależy od właściwej konserwacji:

● Regularnie sprawdzaj dławnicę i uszczelki kołnierzy.

● Wykonywać okresowe badania nieniszczące UT/MT.

● Przed ponownym uruchomieniem po wyłączeniu przeprowadzić próbę szczelności.

● Demontaż i kontrolę należy przeprowadzać w temperaturze pokojowej.

Standardowa konserwacja może znacznie wydłużyć żywotność i zmniejszyć ryzyko operacyjne niskotemperaturowych zaworów kulowych ze stali nierdzewnej z kutej stali.
