Sitko typu Y

BolaisiFiltry siatkowe typu Y służą jako jednostki filtrów wstępnych rurociągów, przechwytując zanieczyszczenia stałe, takie jak osady i żużel spawalniczy, w celu ochrony pomp, zaworów i przyrządów znajdujących się za rurociągiem. Dostępne w różnych wykonaniach z korpusów i średnicach nominalnych, są kompatybilne z wodą, olejem, gazem, parą i innymi mediami. Zdejmowany ekran można wyczyścić i ponownie wykorzystać. Dzięki elastycznym opcjom instalacji każde urządzenie przechodzi wiele kontroli fabrycznych. Nasze produkty są sprzedawane na całym świecie z 12-miesięczną gwarancją na całe urządzenie, a specyfikacje niestandardowe są dostępne na żądanie.

Definicja produktu

Filtr siatkowy typu Y to mechaniczna armatura oczyszczająca instalowana na przednim końcu rurociągów z płynem, nazwana na cześć konstrukcji korpusu zaworu w kształcie litery Y pod kątem. Gdy medium przepływa przez korpus zaworu, wbudowany precyzyjny ekran przechwytuje stałe zanieczyszczenia zawarte w płynie, umożliwiając przepływ czystego medium w kierunku dalszych urządzeń. Filtry typu Y są kompatybilne z wodą, olejem, gazem i innymi mediami. Standardowe specyfikacje oczek są następujące: 18–30 mesh do usług wodnych, 10–100 mesh do usług gazowych i 100–480 mesh do usług olejowych. Wkład sitowy można wyjąć do czyszczenia i wielokrotnie używać ponownie. Ten produkt wykonuje jedynie wstępną filtrację zanieczyszczeń z rurociągu, bez zmiany natężenia przepływu lub ciśnienia medium. Można go dopasować do zasuw, zaworów kulowych, zaworów kulowych, pomp wodnych, wymienników ciepła i przepływomierzy. Zmniejsza ścieranie, zatykanie i nieplanowane przestoje urządzeń rurociągu u źródła, znacznie obniżając koszty konserwacji i wymiany sprzętu.

Dane techniczne

1. Marka:Bolaisi

2. Model: GL41H/W-16C/P

3. Średnica nominalna: DN15 ~ DN300

4. Materiał korpusu zaworu: odlewana stal węglowa WCB / stal nierdzewna 304 / stal nierdzewna 316

5.Klasa ciśnienia: PN10, PN16, PN25, PN40

6. Typ połączenia: połączenie kołnierzowe

7. Materiał ekranu: siatka druciana ze stali nierdzewnej 304/316

8. Precyzja filtracji ekranu: Standardowa siatka 40/60/80/100 (konfigurowalna)

9. Obowiązujące media: woda z kranu, ścieki, produkty naftowe, gaz ziemny, para wodna itp.

10. Temperatura pracy: wersja ze staliwa ≤ 350°C; Wersja ze stali nierdzewnej ≤ 280°C

11. Kierunek przepływu płynu: jednokierunkowy, prosty

12. Wymagania instalacyjne: Nadaje się zarówno do rurociągów poziomych, jak i pionowych; misa ekranu powinna być skierowana w dół.

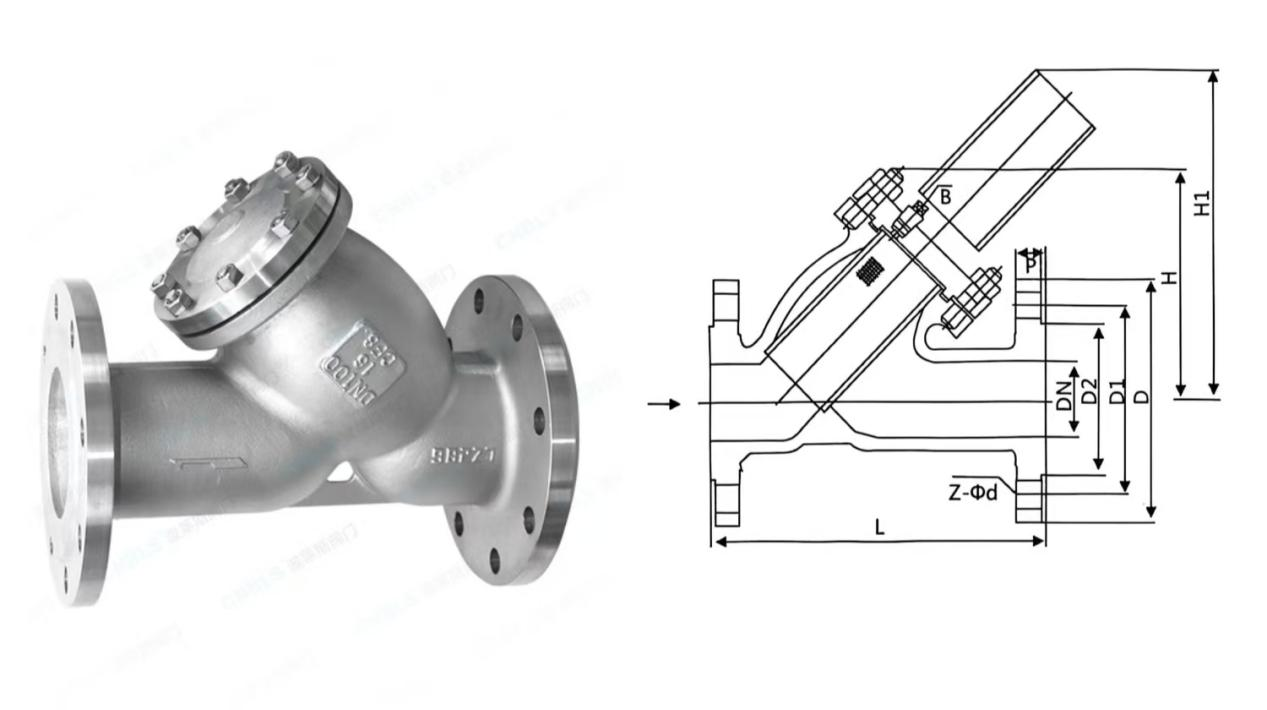

Rysunki produktów i parametry techniczne

Okres gwarancji i zasady zwrotu/wymiany posprzedażnej

1. Okres gwarancji

WszystkoBolaisiFiltry typu Y objęte są 12-miesięczną gwarancją na całe urządzenie, począwszy od daty opuszczenia przez towar naszej fabryki. Zakres gwarancji: Wady jakości powstałe w fabryce, w tym dziury w odlewach w korpusach zaworów, nieszczelności kołnierzy, uszkodzenia oryginalnych sit i wady procesu produkcyjnego. Wyłączenia z zakresu gwarancji: Uszkodzenia spowodowane nieautoryzowanym demontażem i montażem, nadmierną korozją medium, uderzeniem twardych, ziarnistych przedmiotów, zatkaniem i deformacją ekranu na skutek nieregularnego przedmuchu oraz pracą powyżej limitów ciśnienia znamionowego lub temperatury.

2. Zasady zwrotów i wymiany

1. Uszkodzony towar przy odbiorze lub fabryczne wady jakościowe: Klienci powinni dostarczyć prawdziwe zdjęcia i dowody wideo. Oferujemy bezpłatną wymianę lub bezpłatną usługę naprawy.

2.Jednostronne anulowanie zamówienia przez Klienta / błędny dobór rozmiaru, parametrów lub standardów: W przypadku niezrealizowanych zamówień od kwoty zwrotu zostaną potrącone częściowe materialne kary umowne. W pełni wykończone i wysłane zamówienia nie podlegają bezwarunkowemu zwrotowi.

3. Zwrot bez problemów z jakością: Towar musi pozostać nieotwarty i nie może posiadać śladów użytkowania. Klient ponosi wszelkie opłaty związane z logistyką przychodzącą i wychodzącą, odprawą celną i opłatami taryfowymi, a także odliczenie strat w związku z przetwarzaniem zwrotu.

Pola aplikacji

1. Projekty wodociągów i kanalizacji miejskiej Filtracja wstępna głównych miejskich rurociągów wody wodociągowej, oczyszczalni ścieków i przepompowni wody wtórnej. Przechwytuje osady i rdzę z rurociągów, chroniąc pompy wodne, wodomierze i zawory redukcyjne.

2. Przemysł naftowy i gazowniczy Rurociągi przesyłowe ropy naftowej, stacje regulacji ciśnienia gazu i rurociągi stacji napełniania gazem. Filtruje żużel spawalniczy i resztki metalu, zapobiegając zatykaniu i nieprawidłowemu działaniu regulatorów ciśnienia i przepływomierzy.

3. Linie do produkcji chemicznej Rurociągi na olej przenoszący ciepło, linie dostarczające słaby kwas i słabe zasady oraz rurociągi cyrkulacyjne reaktora. Filtruje cząstki krystaliczne w medium, przedłużając żywotność zaworów i wymienników ciepła.

4. Elektrownie i systemy ciepłownicze HVAC Rurociągi wody zasilającej kotły, sieci pary wysokotemperaturowej i systemy wody obiegowej centralnej klimatyzacji. Usuwa zanieczyszczenia z kamienia i rdzy, aby uniknąć zatykania rur wymiany ciepła.

5. Metalurgia, przemysł papierniczy i tekstylny Systemy cyrkulacji wody chłodzącej i rurociągi dostarczające szlam. Wychwytuje cząstki stałe, chroniąc walcownie, pompy wodne i precyzyjne zawory sterujące tekstyliami.

6.Wsparcie dla zagranicznego sprzętu komercyjnego Rurociągi płynów do urządzeń czystej wody, kotłów opalanych paliwem, maszyn czyszczących i sprężarek powietrza. Długoterminowe wspieranie zakupów przez producentów sprzętu w Europie, Ameryce i Azji Południowo-Wschodniej.

Dlaczego wybraćZaworyBolaisi?

1. Bezpośrednie dostawy z fabryki źródłowej dla handlu zagranicznego bez marży pośredników. Posiadamy niezależne odlewnie stali nierdzewnej i staliwa, a także warsztaty obróbcze, dostosowane do rynków zagranicznych. Przy zamówieniach hurtowych gwarantujemy stabilne terminy realizacji.

2. Precyzyjny ekran wykonany w całości ze stali nierdzewnej, nadający się do wielokrotnego użytku po wielokrotnym czyszczeniu. Odporny na wysoką temperaturę i erozję, łatwy w demontażu. Można go ponownie zamontować po spłukaniu czystą wodą bez konieczności częstej wymiany materiałów eksploatacyjnych, co pozwala na długoterminowe obniżenie kosztów eksploatacji.

3. Wiele opcji materiałowych dla wszystkich warunków pracy, kompatybilnych ze złożonymi środowiskami operacyjnymi za granicą. Staliwo nadaje się do pary o wysokiej temperaturze; Stal nierdzewna 304 pasuje do mediów wodnych, olejowych i gazowych; Stal nierdzewna 316 nadaje się do płynów lekko korozyjnych. Nasze produkty spełniają różnorodne wymagania operacyjne projektów chemicznych, cieplnych i wodno-kanalizacyjnych na całym świecie.

4.Trzyetapowa kontrola fabryczna zapewniająca stałą jakość na poziomie eksportowym. Wszystkie produkty przechodzą testy widma PMI surowców, test wytrzymałości hydrostatycznej korpusu zaworu i kontrolę pobierania próbek pod kątem precyzji filtracji siatkowej. Do każdego urządzenia dołączony jest certyfikat kontroli fabrycznej, zgodny z międzynarodowymi normami dotyczącymi sprzętu płynowego.

5. Kompleksowy system obsługi posprzedażowej w handlu zagranicznym Dedykowani menedżerowie ds. handlu zagranicznego zapewniają indywidualną obsługę. W przypadku jakichkolwiek usterek występujących w okresie gwarancyjnym, części zamienne zostaną niezwłocznie wysłane.

Często zadawane pytania (FAQ)

P1: Czy filtr siatkowy typu Y musi być montowany poziomo? Czy można go stosować na rurociągach pionowych?

Odp.: Ma zastosowanie zarówno do rurociągów poziomych, jak i pionowych. Wystarczy upewnić się, że misa osadowa sitka jest skierowana w dół, aby ułatwić sedymentację zanieczyszczeń i regularne przedmuchanie.

P2: Jak wybrać precyzję filtracji? Jaki rozmiar oczek jest zalecany dla różnych mediów?

Odp.: 40–60 mesh do wody wodociągowej i ścieków zwykłych; siatka 60–80 do produktów naftowych i gazu; Siatka 100–200 do rurociągów czystej wody i precyzyjnych przyrządów. Niestandardowe rozmiary oczek są dostępne na życzenie.

P3: Model ze staliwa lub stali nierdzewnej do rurociągów parowych o wysokiej temperaturze 300°C?

Odp.: Filtr siatkowy typu Y ze staliwa firmy WCB jest preferowanym wyborem dla pary o temperaturze 300°C i maksymalnej odporności na temperaturę 350°C. Wersje ze stali nierdzewnej zalecane są do pracy w temperaturach poniżej 280°C.

P4: Jak wyczyścić zatkany ekran? Czy muszę usuwać całe urządzenie z rurociągu?

Odp.: Nie ma potrzeby demontażu kołnierzy korpusu zaworu. Zamknąć przednią i tylną zasuwę, aby najpierw uwolnić ciśnienie, a następnie otworzyć dolny korek spustowy, aby spuścić brudną wodę. Poluzuj górną pokrywę końcową, aby wyjąć sito do płukania i czyszczenia.

P5: Czy można go wyposażyć w automatyczny zawór odmulający?

 O: Tak. Port wydmuchowy wszystkich modeli przyjmuje standardowy gwint uniwersalny. Można zainstalować ręczne zawory kulowe lub automatyczne zawory odmulające czasowe, aby zapewnić automatyczny odmulacz bez nadzoru.

P6: Czy skorodowany lub uszkodzony ekran może zostać bezpłatnie wymieniony w okresie gwarancyjnym?

Odp.: Bezpłatna wymiana zostanie zapewniona, jeśli uszkodzenie jest spowodowane oryginalnym materiałem lub wadami produkcyjnymi. Jeśli uszkodzenie korozyjne wynika z nadmiernego stężenia jonów chlorkowych, kwasów lub zasad w medium, nie jest ono objęte gwarancją, jednakże ekrany zamienne mogą być dostarczone po koszcie.
