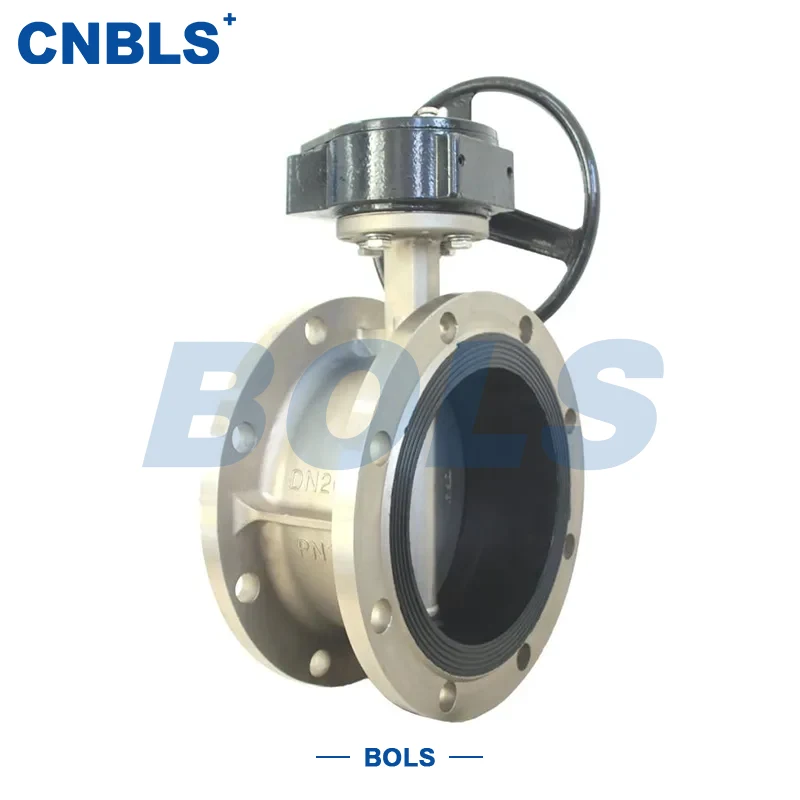

Przepustnice wentylacyjne o wysokiej wydajności

Przepustnice wentylacyjne o wysokiej wydajności zostały specjalnie zaprojektowane do przemysłowych systemów wentylacji i usuwania pyłu pracujących w warunkach niskiego ciśnienia i dużych średnic. Korpus zaworu i główne elementy przenoszące ciśnienie są wykonane ze stali nierdzewnej, takiej jak SS304, SS316, SS304L i SS316L, co zapewnia stabilną pracę w środowiskach gazów korozyjnych, powietrza zapylonego i gazów spalinowych o wysokiej temperaturze.

W tej serii zastosowano koncentryczną (linię środkową) konstrukcję przepustnicy z połączeniami kołnierzowymi i uszczelnieniem przeznaczonym do wentylacji (typ W). Koncentruje się na spełnieniu wymagań związanych z dużą przepustowością, niskimi oporami oraz niezawodnym otwieraniem i zamykaniem rurociągów wentylacyjnych.

Obydwa modele mają tę samą konstrukcję zaworu i koncepcję uszczelnienia, a główną różnicą jest typ siłownika:

D641W: Pneumatyczna przepustnica wentylacyjna, sterowana siłownikiem pneumatycznym

D941W: Elektryczna przepustnica wentylacyjna sterowana siłownikiem elektrycznym

Przepustnica wentylacyjna ze stali nierdzewnej jest szeroko stosowana w metalurgii, energetyce, przetwórstwie chemicznym, materiałach budowlanych, górnictwie i projektach związanych z ochroną środowiska.

Struktura i zasada działania

Koncentryczny projekt konstrukcji

Zawory motylkowe wentylacyjne o wysokiej wydajności mają koncentryczną strukturę, w której środek dysku pokrywa się ze środkiem trzpienia. Podczas pracy tarcza obraca się wokół osi trzpienia:

Prosta konstrukcja z mniejszą liczbą elementów

Gładka ścieżka przepływu i niski opór przepływu powietrza

Niski moment obrotowy, odpowiedni do systemów wentylacyjnych o dużej średnicy

Konstrukcja ta zapewnia dobrą stabilność i efektywność kosztową w zastosowaniach wentylacyjnych o niskim ciśnieniu i wysokim przepływie.

Połączenie kołnierzowe

Korpus zaworu posiada zintegrowane kołnierze na obu końcach, umożliwiające bezpośrednie przykręcenie do standardowych kołnierzy rurociągów wentylacyjnych:

Dokładne pozycjonowanie instalacji

Równomierny rozkład naprężeń

Łatwa konserwacja i wymiana

Typowe standardy kołnierzy obejmują GB/T 9113 i ANSI B16.5.

Kluczowe funkcje

Pełna konstrukcja ze stali nierdzewnej

Główne elementy, takie jak korpus, tarcza i trzpień, są wykonane ze stali nierdzewnej, co zapewnia:

Doskonała odporność na korozję i utlenianie

Nadaje się do gazów zawierających siarkę i chlor

Stabilność strukturalna w warunkach wentylacji w wysokiej temperaturze

Konstrukcja uszczelnienia przeznaczona do wentylacji (typ W)

Zawór wyposażony jest w konstrukcję uszczelniającą zaprojektowaną specjalnie dla instalacji wentylacyjnych:

Opcjonalne uszczelnienie metal-metal lub uszczelnienie kompozytowe (FKM + stal nierdzewna)

Zrównoważona niezawodność uszczelnienia i odporność na zużycie

Stopień nieszczelności zgodny ze standardami przepustnic wentylacyjnych JB/T 8692

Duża średnica, konstrukcja o niskim oporze

Przy średnicach nominalnych od DN100 do DN2000 zawór utrzymuje:

Niska strata ciśnienia na zaworze

Stabilne otwieranie i zamykanie

Nadaje się do systemów o dużym przepływie powietrza i niskim ciśnieniu roboczym

Uruchamianie przyjazne automatyzacji

Zarówno opcje uruchamiania pneumatycznego, jak i elektrycznego umożliwiają łatwą integrację z zautomatyzowanymi systemami sterowania, dzięki czemu przepustnice wentylacyjne o wysokiej wydajności nadają się do zastosowań ze sterowaniem scentralizowanym i zdalnym.

Porównanie siłowników

Parametry techniczne

Specyfikacja materiału

Aplikacje

Wysokotemperaturowa wentylacja spalin w hutnictwie

Instalacje wentylacji i odsiarczania kotłów w elektrowniach

Systemy odpylania i odsysania w przemyśle chemicznym i materiałów budowlanych

Projekty wentylacji kopalń i ochrony środowiska

Zakłady przemysłowe i systemy wentylacyjne dużych budynków

W tych zastosowaniach przepustnica wentylacyjna ze stali nierdzewnej jest używana głównie do odcinania przepływu powietrza, regulacji przepływu i kontroli kierunku przepływu w systemie.

Wytyczne dotyczące wyboru

Wybierz odpowiedni gatunek stali nierdzewnej w zależności od korozyjności gazu

Dopasuj wartości znamionowe ciśnienia i temperatury do warunków projektowych systemu

W przypadku zastosowań o dużej średnicy należy zwrócić uwagę na wytrzymałość korpusu

Wybierz sterowanie pneumatyczne lub elektryczne w zależności od wymagań dotyczących kontroli na miejscu

Obsługa i konserwacja

Regularnie czyść kurz z powierzchni uszczelniających, aby zapobiec jego gromadzeniu się

Zastosuj stopniowe ogrzewanie podczas uruchamiania w wysokiej temperaturze

Zapewnij stabilne ciśnienie zasilania powietrzem dla zaworów pneumatycznych

Okresowo sprawdzaj smarowanie siłownika i połączenia elektryczne

Podsumowanie produktu

Przepustnica wentylacyjna D641W / D941W ze stali nierdzewnej ma koncentryczną strukturę, konstrukcję ze stali nierdzewnej i konstrukcję uszczelniającą do zastosowań wentylacyjnych. Dzięki elastycznym opcjom uruchamiania pneumatycznego lub elektrycznego, ten zawór motylkowy wentylacyjny ze stali nierdzewnej zapewnia niezawodne działanie w przemysłowych systemach wentylacyjnych wymagających stabilnej pracy i kompatybilności z automatyką.
