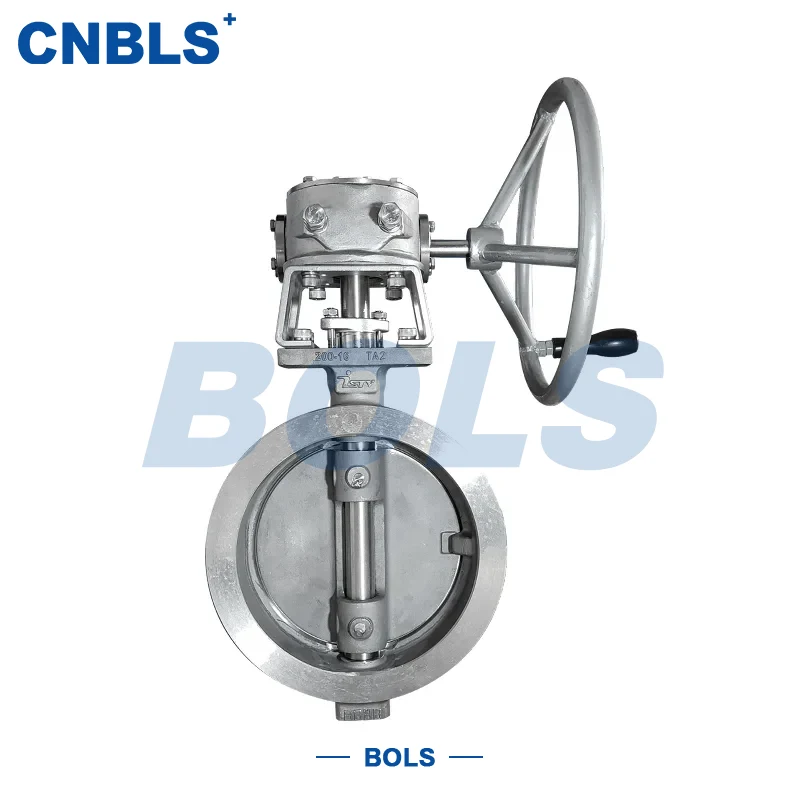

Ręczne zawory motylkowe z kołnierzem i twardą uszczelką ze stali nierdzewnej

Ręczne zawory motylkowe z kołnierzem ze stali nierdzewnej i metalowym twardym uszczelnieniem są zaworami odcinającymi i regulacyjnymi odpowiednimi do trudnych warunków przemysłowych. Wykonany głównie ze stali nierdzewnej i przeznaczony do elementów przenoszących ciśnienie i mających kontakt z mediami, posiada konstrukcję z potrójnym przesunięciem i metalową, twardą uszczelkę. Zawór jest obsługiwany ręcznie w celu obracania dysku, zapewniając niezawodne odcięcie i dławienie mediów w rurociągu. Jego dobrze sprawdzona konstrukcja i zoptymalizowany rozkład sił zapewniają stabilną pracę w środowiskach o wysokiej temperaturze, wysokim ciśnieniu i korozyjnym. Na rynkach międzynarodowych produkt ten jest powszechnie określany jako ręczne zawory motylkowe z kołnierzem i metalowym twardym uszczelnieniem ze stali nierdzewnej i jest szeroko stosowany w systemach petrochemicznych, energetycznych i metalurgicznych.

Cechy konstrukcyjne i zasada działania

Ręczne zawory motylkowe z kołnierzem ze stali nierdzewnej i metalowym uszczelnieniem twardym mają klasyczną konstrukcję z potrójnym przesunięciem, która umożliwia stopniowe odłączanie dysku od gniazda podczas otwierania i zamykania, znacznie zmniejszając tarcie i zużycie. Metalowa twarda uszczelka jest wykonana ze stali nierdzewnej lub materiałów stopowych, a powierzchnię uszczelniającą można wzmocnić za pomocą napawania stellitem lub stopem na bazie niklu, aby zachować doskonałe właściwości uszczelniające nawet w warunkach wysokiej temperatury i wysokiego ciśnienia. Powierzchnia czołowa kołnierza jest obrobiona zgodnie ze standardami GB lub ANSI, co zapewnia dobre wyrównanie podczas montażu i ułatwia konserwację na miejscu. Ten typ ręcznych zaworów motylkowych z kołnierzem i metalowym twardym uszczelnieniem ze stali nierdzewnej jest obsługiwany za pomocą pokrętła lub dźwigni, oferując prostą konstrukcję i wysoką niezawodność.

Kluczowe cechy produktu

• Konstrukcja wykonana w całości ze stali nierdzewnej zapewnia doskonałą odporność na korozję i utlenianie

• Metalowa konstrukcja z twardym uszczelnieniem, odpowiednia do pracy w mediach o wysokiej temperaturze, wysokim ciśnieniu i materiałach ściernych

• Konstrukcja z potrójnym przesunięciem zmniejsza moment obrotowy i wydłuża żywotność

• Połączenie kołnierzowe zapewnia stabilną instalację i kompatybilność z różnymi systemami rurociągów

• Obsługa ręczna umożliwia prostą konserwację i kontrolowaną pracę

Typowe zastosowania

Ręczne zawory motylkowe z kołnierzem ze stali nierdzewnej i metalowym uszczelnieniem twardym są szeroko stosowane w rurociągach mediów wysokotemperaturowych w zakładach petrochemicznych, systemach parowych w energetyce, rurociągach gazów spalinowych i pyłowych w metalurgii oraz systemach mediów korozyjnych w uzdatnianiu wody i przemyśle papierniczym. W tych wymagających środowiskach ręczne zawory motylkowe z kołnierzem i metalowym uszczelnieniem twardym ze stali nierdzewnej zapewniają stabilną pracę pomimo częstych zmian temperatury i złożonych warunków pracy mediów.

Główne parametry techniczne

• Średnica nominalna: DN50–DN600 (NPS 2”–24”)

• Ciśnienie znamionowe: PN10/16/25/40, klasa 150/300/600

• Przyłącze: kołnierzowe (GB/T 9113 / ANSI B16.5 RF)

• Obsługa: ręczna (pokrętło/dźwignia)

• Zakres temperatur: -46℃ ～ 550℃

• Klasa wycieku: Klasa V (API 609)

• Struktura: Twarde uszczelnienie metalowe z potrójnym odsadzeniem

Konfiguracja materiału

Korpus zaworu i dysk mogą być wykonane ze stali nierdzewnej typu duplex 304, 316, 304L, 316L lub 2205, aby spełnić różne wymagania dotyczące odporności na korozję. Trzpień zaworu jest zwykle wykonany z kutej stali nierdzewnej lub stali duplex, co zapewnia równowagę wytrzymałości i wytrzymałości. Gniazdo i powierzchnia uszczelniająca dobierane są w zależności od warunków pracy i mogą być wykonane ze stali nierdzewnej, stellitu lub stopu na bazie niklu, aby zapewnić niezawodne uszczelnienie metalu.

Zalecenia dotyczące wyboru i użytkowania

Przy wyborze zaworu należy dokładnie rozważyć takie czynniki, jak właściwości medium, ciśnienie projektowe i temperatura, a standard kołnierza musi odpowiadać istniejącemu systemowi rurociągów. W przypadku zastosowań o dużej średnicy lub pod wysokim ciśnieniem należy ocenić ręczny moment obrotowy i może być konieczne zastosowanie mechanizmu zmniejszającego moment obrotowy. Właściwa instalacja i regularna konserwacja skutecznie przedłużą żywotność ręcznych zaworów motylkowych z kołnierzem i metalowym uszczelnieniem twardym ze stali nierdzewnej.

Zarządzanie konserwacją i eksploatacją

Zaleca się prowadzenie kompleksowej dokumentacji eksploatacji i konserwacji oraz regularne sprawdzanie połączeń kołnierzowych, dławnic i powierzchni uszczelniających. W środowiskach o wysokiej temperaturze lub korozyjnych należy zastosować ulepszone środki smarne i antykorozyjne, aby zapewnić długoterminową stabilną pracę i niezawodną ochronę bezpieczeństwa systemu.
