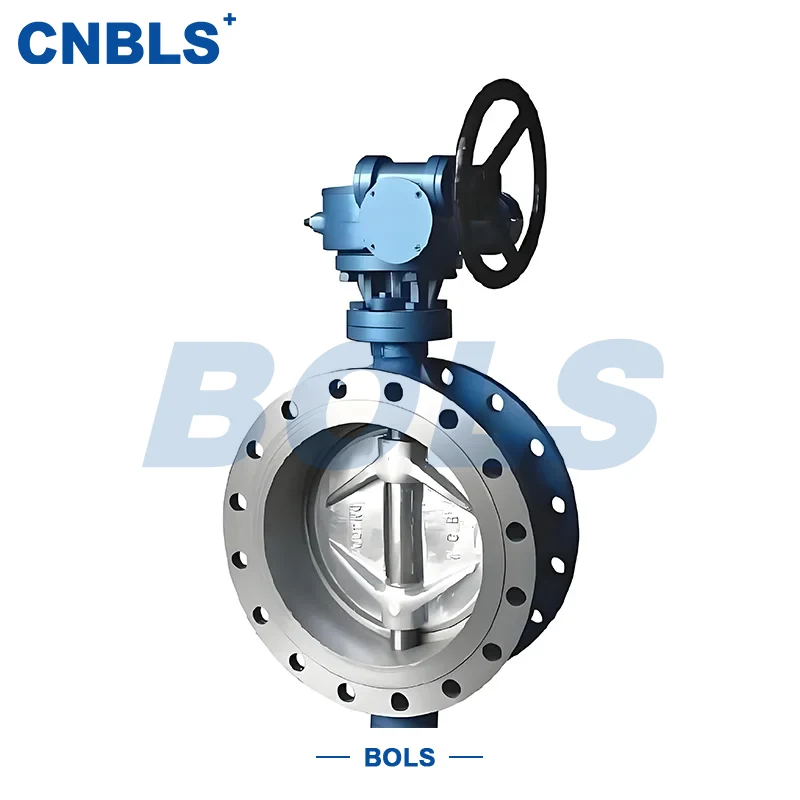

Elektryczne zawory motylkowe z kołnierzem i metalową twardą uszczelką ze stali nierdzewnej

Elektryczne zawory motylkowe z kołnierzem i twardą uszczelką ze stali nierdzewnej to przemysłowa przepustnica o konstrukcji z potrójnym przesunięciem, elektrycznym napędem siłownika i połączeniem kołnierzowym. Korpus zaworu i kluczowe elementy przenoszące ciśnienie są wykonane ze stali nierdzewnej 304, 316, 304L, 316L lub stali nierdzewnej typu duplex, z twardą uszczelką metal-metal.

Zawór, uruchamiany siłownikami elektrycznymi odbierającymi sygnały sterujące, napędza trzpień w celu obracania dysku, umożliwiając zdalne załączanie i wyłączanie lub ciągłą regulację mediów w rurociągach. Struktura z potrójnym przesunięciem skutecznie zmniejsza tarcie na powierzchni uszczelniającej, utrzymując stabilną skuteczność uszczelniania nawet w warunkach wysokiej temperatury, wysokiego ciśnienia i mediów zawierających cząstki.

Ten elektryczny zawór motylkowy z kołnierzem i twardą uszczelką ze stali nierdzewnej równoważy odporność na korozję, zużycie i trwałość konstrukcji, dzięki czemu idealnie nadaje się do systemów przemysłowych wymagających dużej automatyzacji i pracujących w trudnych warunkach.

Struktura i zasada działania

1. Projekt konstrukcji z potrójnym przesunięciem

W serii D943H zastosowano klasyczną konstrukcję przepustnicy z potrójnym przesunięciem:

Pierwsze przesunięcie: Oś trzpienia jest przesunięta w stosunku do środka korpusu zaworu.

Drugie przesunięcie: Oś trzpienia jest przesunięta w stosunku do środka powierzchni uszczelniającej.

Trzecie przesunięcie: para uszczelniająca tworzy nachyloną strukturę stożka.

Taka konstrukcja pozwala na odłączenie dysku od gniazda zaworu w początkowej fazie otwierania i zamykania, unikając zarysowania powierzchni uszczelniającej, skutecznie zmniejszając zużycie i wydłużając żywotność.

2. Tryb napędu elektrycznego

Zawór wyposażony jest w siłownik elektryczny, dostępny w dwóch typach:

● Typ wł.-wył. (sterowanie dwupozycyjne)

● Typ regulacji (sterowanie proporcjonalne sygnałem 4–20 mA)

Siłownik przekształca sygnały elektryczne w moment mechaniczny, napędzając skoordynowany ruch trzpienia i tarczy, aby uzyskać stabilne, powtarzalne działanie włączające-wyłączające lub regulujące.

3. Kluczowe funkcje

Konstrukcja nośna wykonana w całości ze stali nierdzewnej

Korpus zaworu, kołnierze i główne elementy przenoszące ciśnienie są integralnie odlewane lub kute ze stali nierdzewnej, co zapewnia:

● Doskonała odporność na korozję

● Stabilna wytrzymałość w wysokiej temperaturze

● Kompatybilność z mediami kwaśnymi, zasadowymi, zawierającymi chlorki i siarkę

Metalowa konstrukcja z twardą uszczelką

Para uszczelniająca metal-metal może być opcjonalnie pokryta stellitem lub stopem na bazie niklu, charakteryzującym się:

● Brak mięknienia i starzenia w warunkach wysokiej temperatury

● Możliwość dostosowania do częstego otwierania/zamykania i mediów zawierających cząstki

● Zgodność z wymaganiami dotyczącymi szczelności API 609 klasa V

Połączenie kołnierzowe

Przyjmuje standardowe połączenie kołnierzowe, zgodne z normami krajowymi lub amerykańskimi, ułatwiające łatwą instalację i konserwację i nadaje się do systemów rurociągów o średnich i dużych średnicach.

Kompatybilność z systemami automatyki

Te elektryczne zawory motylkowe z kołnierzem i twardą uszczelką ze stali nierdzewnej można bezpośrednio zintegrować z systemami DCS, PLC i innymi systemami sterowania, obsługując zdalne sterowanie i przesyłanie informacji zwrotnych o stanie, i nadają się do pracy ciągłej i scenariuszy scentralizowanego sterowania.

Parametry techniczne

Specyfikacja materiału

Korpus zaworu

Dysk zaworu

Trzpień i gniazdo zaworu

● Mostek: A182 F304 / F316 / F51

● Gniazdo zaworu: stal nierdzewna, stellit lub stop na bazie niklu

Aplikacje

Te elektryczne zawory motylkowe z kołnierzem i twardą uszczelką ze stali nierdzewnej są szeroko stosowane w następujących dziedzinach:

● Zakłady petrochemiczne

● Systemy zasilania i ogrzewania

● Rurociągi gazów hutniczych i spalin wysokotemperaturowych

● Instalacje chemiczne węgla i gazu syntezowego

● Miejskie sieci ciepłownicze i przemysłowe sieci rurociągów parowych

Typowe media obejmują parę o wysokiej temperaturze, parę przegrzaną, zapylone gazy spalinowe, produkty naftowe, żrące media chemiczne i wodę o wysokiej temperaturze.

Wytyczne dotyczące wyboru

Wybór materiału

Wybierz stal nierdzewną 304, 316 lub duplex w oparciu o średnią korozyjność i temperaturę. W przypadku warunków zawierających cząstki należy wybrać tarcze z napawaniem z twardego stopu.

Dopasowanie ciśnienia i momentu obrotowego

W przypadku zastosowań o dużej średnicy lub pod wysokim ciśnieniem należy wyposażyć zawór w siłownik elektryczny o wysokim momencie obrotowym, aby zapewnić niezawodne otwieranie i zamykanie.

Potwierdzenie trybu sterowania

Wybierz typ włączenia/wyłączenia dla prostych zadań otwierania/zamykania; wybierz typ regulacji dla potrzeb regulacji przepływu lub ciśnienia.

Standardowa jednolitość kołnierza

Należy upewnić się, że kołnierz zaworu jest w pełni dopasowany do kołnierza rurociągu pod względem klasy ciśnienia i rodzaju powierzchni uszczelniającej.

Krótka obsługa i konserwacja

● Przed uruchomieniem sprawdzić korpus zaworu, kołnierze, siłownik i okablowanie sygnałowe.

● W przypadku zastosowań wysokotemperaturowych należy nagrzewać powoli, aby uniknąć szoku termicznego.

● Regularnie sprawdzaj szczelność i stan działania siłownika.

● W przypadku wycieku lub zakleszczenia należy przeprowadzić konserwację dopiero po rozhermetyzowaniu układu.

Podsumowanie techniczne

Łącząc konstrukcję z potrójnym przesunięciem, konstrukcję nośną wykonaną w całości ze stali nierdzewnej i technologię twardego uszczelnienia metalowego, produkt ten zapewnia stabilną pracę w wysokich temperaturach, pod wysokim ciśnieniem i w złożonych warunkach mediów. Elektryczne zawory motylkowe z kołnierzem i metalową twardą uszczelką ze stali nierdzewnej nadają się do przemysłowych systemów rurociągów o rygorystycznych wymaganiach dotyczących niezawodności, automatyzacji i żywotności.
