Dlaczego dwuczęściowy zawór kulowy z kołnierzem o wysokiej platformie to mądry wybór w przypadku nowoczesnego sterowania rurociągami przemysłowymi

Abstrakcyjny:Wybór odpowiedniego zaworu może bezpośrednio wpłynąć na bezpieczeństwo rurociągu, wydajność automatyki, koszty konserwacji i długoterminową stabilność działania. TheDwuczęściowy zawór kulowy kołnierzowy z wysoką platformązBolaisijest przeznaczony do przemysłowych zastosowań odcinających, gdzie niezbędne jest niezawodne uszczelnienie, niski opór przepływu, kompatybilność z elastycznymi mediami i integracja siłownika. Dzięki dwuczęściowemu korpusowi, konstrukcji uszczelniającej z pływającą kulką, dławnicowemu uszczelnieniu trzpienia i platformie montażowej o wysokiej normie ISO5211, zawór ten stanowi praktyczne rozwiązanie dla systemów rurociągów wodnych, olejowych, gazowych, parowych, chemicznych, HVAC i innych przemysłowych rurociągów.

Spis treści

• Co to jest dwuczęściowy zawór kulowy z kołnierzem o wysokiej platformie?
• W jaki sposób jego struktura poprawia wydajność rurociągu?
• Jakie są główne zalety?
• Jak porównać miękkie i metalowe twarde uszczelki?
• Jakie są kluczowe parametry techniczne?
• Gdzie można zastosować ten zawór kulowy?
• W jaki sposób kupujący powinni wybrać odpowiedni zawór?
• Dlaczego warto wybrać firmę Bolaisi jako producenta zaworów?
• Często zadawane pytania
• Wniosek

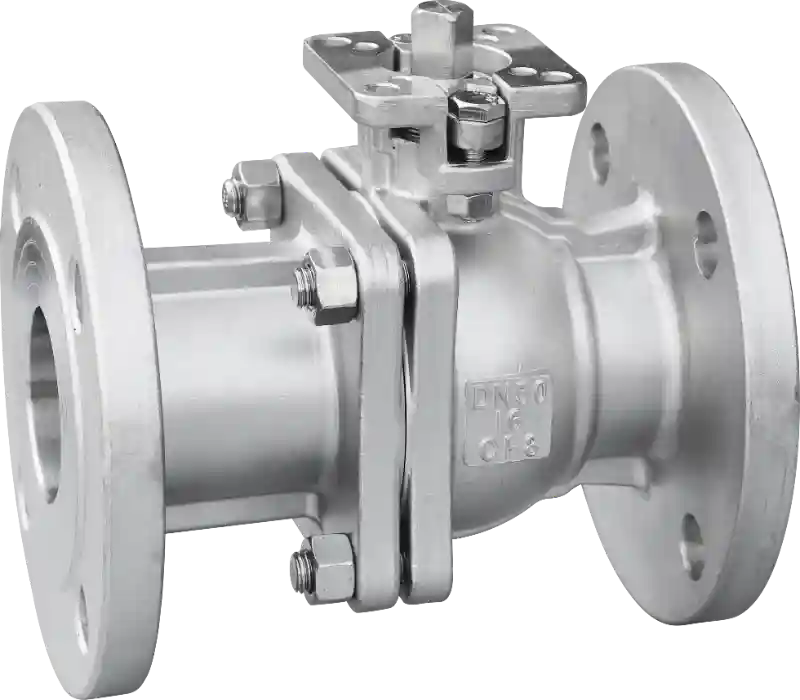

Co to jest dwuczęściowy zawór kulowy z kołnierzem o wysokiej platformie?

Dwuczęściowy zawór kulowy z kołnierzem o wysokiej platformie to przemysłowy zawór ćwierćobrotowy przeznaczony przede wszystkim do niezawodnego odcinania rurociągu. Kula obraca się o 90 stopni, otwierając lub zamykając kanał przepływowy, zapewniając szybką pracę i stosunkowo niski opór przepływu. Dwuczęściowa konstrukcja sprawia również, że kontrola i konserwacja są wygodniejsze w porównaniu z konstrukcjami, do których dostęp po instalacji jest utrudniony.

Jedną z jego charakterystycznych cech jestPlatforma wysokiego montażu ISO5211. Zamiast wymagać dodatkowego wspornika siłownika w wielu instalacjach, ujednolicona platforma umożliwia bezpośredni montaż kompatybilnych siłowników elektrycznych lub pneumatycznych. Dzięki temu zawór szczególnie nadaje się do projektów, w których wymagane jest automatyczne lub zdalne sterowanie rurociągiem.

Zgodnie z informacjami o produkcie firmy Bolaisi, zawór jest dostępny w średnicach DN15–DN200 (1/2”–8”), ma korpus ze stali nierdzewnej i ma średnicę znamionową PN16. Obsługuje przepływ dwukierunkowy i może być skonfigurowany z miękkim uszczelnieniem PTFE lub twardym uszczelnieniem metalowym, w zależności od warunków pracy.

W jaki sposób jego struktura poprawia wydajność rurociągu?

Wydajność zaworu przemysłowego zależy nie tylko od materiału, ale także od jego wewnętrznej struktury i konstrukcji połączeń. Projekt Bolaisi obejmuje kilka funkcji mających na celu spełnienie typowych wymagań dotyczących rurociągów.

Dwuczęściowy korpus zaworu dzielonego

Dzielone nadwozie zapewnia praktyczną równowagę pomiędzy integralnością strukturalną a użytecznością. Jego konstrukcja ułatwia kontrolę, montaż i konserwację przy zachowaniu stałych wymiarów obróbki. W przypadku użytkowników przemysłowych łatwiejszy dostęp może pomóc w skróceniu czasu konserwacji i niepotrzebnych przestojów rurociągu.

Konstrukcja uszczelniająca pływającej kuli

Konstrukcja pływającej kuli umożliwia uszczelnienie dwukierunkowe. Pod średnim ciśnieniem kula jest popychana w kierunku gniazda zaworu, pomagając w utrzymaniu kontaktu pomiędzy powierzchniami uszczelniającymi. Struktura ta jest szczególnie użyteczna w zastosowaniach odcinających, gdzie niezawodna izolacja jest ważniejsza niż wydajność dławienia.

Uszczelnienie trzpienia typu dławnicowego

W trzpieniu zaworu zastosowano dławnicę, zaprojektowaną w celu zminimalizowania wycieków zewnętrznych. Uszczelnienie można również wymienić podczas konserwacji, co może zmniejszyć złożoność serwisu i pomóc uniknąć niepotrzebnego demontażu całego zaworu z rurociągu.

Wysoka platforma ISO5211

Wysoka platforma montażowa jest jedną z najważniejszych cech systemów zautomatyzowanych. Jego ustandaryzowany interfejs umożliwia bezpośrednią instalację kompatybilnych siłowników pneumatycznych lub elektrycznych, upraszczając integrację sprzętu i zmniejszając potrzebę stosowania niestandardowych elementów montażowych.

Jakie są główne zalety dwuczęściowego zaworu kulowego z kołnierzem o wysokiej platformie?

Inżynierowie, wykonawcy EPC, dystrybutorzy i nabywcy zaworów przemysłowych powinni oceniać zawór pod kątem rzeczywistych wymagań eksploatacyjnych, a nie samego wyglądu. Do kluczowych zalet należą:

• Szybka praca w zakresie 90°:Otwieranie i zamykanie ćwierćobrotowe umożliwia szybką izolację rurociągu.
• Niski opór przepływu:Prosty przelot kulki umożliwia efektywny przepływ płynu.
• Uszczelnienie dwukierunkowe:Konstrukcja pływającej kuli umożliwia odcięcie z dowolnego kierunku przepływu.
• Kompatybilność automatyki:Wysoka platforma ISO5211 upraszcza instalację siłownika.
• Elastyczne opcje uszczelniania:Miękkie uszczelki PTFE i twarde uszczelki metalowe spełniają różne wymagania dotyczące temperatury i mediów.
• Wygodna konserwacja:Dzielony korpus i wymienne uszczelnienie trzpienia ułatwiają czynności serwisowe.
• Szeroki zakres rozmiarów:Opcje DN15-DN200 obsługują szeroki zakres zastosowań rurociągów.

Te cechy sprawiają, że zawór nadaje się zarówno do konwencjonalnych, ręcznych systemów odcinających, jak i zautomatyzowanych przemysłowych urządzeń do kontroli cieczy.

Jak porównać miękkie i metalowe twarde uszczelki?

Wybór uszczelnienia jest jednym z najważniejszych czynników branych pod uwagę przy wyborze zaworu kulowego. Różne media i temperatury mogą stawiać bardzo różne wymagania gnieździe zaworu.

Opublikowane informacje dotyczące testów firmy Bolaisi wskazują, że wersja z miękkim uszczelnieniem jest testowana w zastosowaniach do 150°C, podczas gdy wersja z metalowym uszczelnieniem twardym jest przeznaczona do zastosowań w temperaturach do 280°C. Konfiguracja z twardym uszczelnieniem jest szczególnie przydatna tam, gdzie erozja w wysokiej temperaturze lub uderzenia cząstek mogą stanowić wyzwanie dla konwencjonalnych materiałów z miękkim gniazdem.

Kupujący powinni zawsze wybierać konfigurację uszczelnienia zgodnie z rzeczywistą temperaturą, ciśnieniem, składem mediów, wymaganiami dotyczącymi kompatybilności i obowiązującymi normami projektowymi.

Jakie są kluczowe parametry techniczne?

Zrozumienie podstawowych specyfikacji ułatwia inżynierom i zespołom zaopatrzeniowym określenie, czy zawór pasuje do konkretnego projektu rurociągu.

W przypadku projektów z dodatkowymi wymaganiami kupujący powinni przed złożeniem zamówienia sprawdzić wartości znamionowe ciśnienia i temperatury, standardy kołnierzy, kompatybilność z mediami, moment obrotowy siłownika i inne parametry techniczne.

Gdzie można zastosować ten zawór kulowy?

Połączenie konstrukcji ze stali nierdzewnej, wielu konfiguracji uszczelnień, połączenia kołnierzowego i kompatybilności z siłownikiem umożliwia zastosowanie tego zaworu w szerokim zakresie zastosowań przemysłowych.

• Miejskie zaopatrzenie w wodę i odprowadzanie ścieków:Nadaje się do sieci wodociągowych, systemów wody wtórnej i rurociągów odcinających ścieki.
• Obróbka chemiczna:Ma zastosowanie do produktów naftowych, lekko korozyjnych płynów i wybranych linii technologicznych wysokotemperaturowych.
• Przesył gazu:Przydatny w stacjach gazociągów i systemach odcinających, gdzie wymagana jest niezawodna izolacja.
• Elektrownie:Nadaje się do pary kotłowej, obiegu grzewczego i powiązanych systemów rurociągów.
• Fabryczna klimatyzacja:Może być stosowany w układach obiegu wody chłodzącej i oleju przenoszącego ciepło.
• Systemy wsparcia sprzętu:Odpowiednie do transportu oleju, obiegu chłodzenia i innych zastosowań związanych z kontrolą płynów przemysłowych.

Gdy wymagana jest praca zautomatyzowana, za pośrednictwem wysokiej platformy ISO5211 można zintegrować kompatybilne siłowniki elektryczne lub pneumatyczne, dzięki czemu zawór nadaje się do scentralizowanych lub zdalnych systemów sterowania.

W jaki sposób kupujący powinni wybrać odpowiedni zawór?

Wybór przemysłowego zaworu kulowego należy rozpocząć od warunków pracy, a nie od samej wielkości zaworu. Zespoły zakupowe mogą skorzystać z poniższej listy kontrolnej:

1. Zidentyfikuj medium.Określ, czy rurociąg transportuje wodę, ropę, gaz, parę wodną lub płyn żrący lub zawierający cząstki stałe.
2. Potwierdź temperaturę roboczą.Wybierz miękkie uszczelnienie PTFE lub twarde uszczelnienie metalowe w zależności od rzeczywistego zakresu temperatur.
3. Potwierdź wymagania dotyczące ciśnienia.Upewnij się, że ciśnienie znamionowe zaworu odpowiada warunkom projektowym systemu.
4. Wybierz średnicę nominalną.Dopasuj średnicę DN i wymiary kołnierza do istniejącego rurociągu.
5. Określ wymagania dotyczące uruchomienia.Jeśli potrzebne jest sterowanie zdalne lub automatyczne, należy sprawdzić kompatybilność siłownika i wymagany moment obrotowy.
6. Sprawdź kompatybilność materiałową.Stal nierdzewna i materiały uszczelniające powinny być odpowiednie do transportowanego medium.
7. Rozważ konserwację.Projekty z dostępnym opakowaniem i praktyczną konstrukcją korpusu mogą pomóc w zmniejszeniu długoterminowej złożoności usług.

ProfesjonalistaDwuczęściowy zawór kulowy kołnierzowy z wysoką platformądostawca powinien być w stanie dostarczyć informacje techniczne, które pomogą klientom w podjęciu tych decyzji w oparciu o rzeczywiste warunki pracy.

Dlaczego warto wybrać firmę Bolaisi jako producenta zaworów?

Zhejiang Bolaisi Valve Co., Ltd.działa jako producent i dostawca zaworów przemysłowych z możliwością produkcji, obróbki skrawaniem, kontroli, montażu i kontroli jakości. Zgodnie z opublikowanymi przez producenta informacjami o produkcie, każdy zawór przed wysyłką przechodzi kontrolę obróbki, weryfikację montażu, próbę ciśnieniową i kontrolę końcową.

To podejście produkcyjne jest ważne, ponieważ niezawodność zaworów przemysłowych zależy od czegoś więcej niż tylko specyfikacji nominalnej. Spójność wymiarowa, jakość uszczelnienia, dokładność montażu, próba ciśnieniowa i kontrola końcowa przyczyniają się do niezawodnego działania w terenie.

Dla międzynarodowych nabywców poszukującychProducent, dostawca lub fabryka zaworów w Chinach, Bolaisi oferuje dwuczęściowy zawór kulowy kołnierzowy z wysoką platformą w różnych rozmiarach i konfiguracjach uszczelnienia. Projekt produktu uwzględnia także praktyczne wymagania coraz częściej spotykane w nowoczesnych zakładach: integrację konwencjonalnych urządzeń odcinających rurociągi z zautomatyzowanymi systemami sterowania.

Portfolio produktów Bolaisi obejmuje dodatkowo zasuwy ze stali nierdzewnej, zawory grzybkowe, zawory zwrotne, przepustnice i inne rozwiązania w zakresie zaworów przemysłowych, dzięki czemu kupujący mogą zaopatrywać się w różne komponenty do sterowania rurociągami od tego samego profesjonalnego dostawcy.

Często zadawane pytania

1. Jaki jest główny cel dwuczęściowego zaworu kulowego z kołnierzem o wysokiej platformie?

Jego głównym celem jest niezawodne odcięcie rurociągów przemysłowych. Konstrukcja kulowa obracająca się o 90° umożliwia szybkie otwieranie i zamykanie, a konstrukcja z pływającą kulą zapewnia dwukierunkowe uszczelnienie.

2. Do czego służy wysoka platforma ISO5211?

Wysoka platforma ISO5211 zapewnia ustandaryzowany interfejs montażowy siłownika. Umożliwia bezpośrednią instalację kompatybilnych siłowników elektrycznych lub pneumatycznych, co upraszcza automatyzację i integrację sprzętu.

3. Jaka jest różnica pomiędzy miękkim uszczelnieniem a twardym uszczelnieniem metalowym?

Miękkie uszczelnienie PTFE jest przeznaczone do zastosowań takich jak czysta woda, gaz i olej o normalnej temperaturze, przy opublikowanej temperaturze roboczej do 150°C. Metalowe uszczelnienia twarde są przeznaczone do bardziej wymagających warunków, w tym do pary o wysokiej temperaturze i mediów zawierających cząstki, z opublikowaną temperaturą roboczą do 280°C.

4. Jakie rozmiary są dostępne?

Model Bolaisi Q41F/H/Y jest dostępny w rozmiarach od DN15 do DN200, co odpowiada około 1/2” do 8”. Rzeczywistą dostępność należy potwierdzić zgodnie z wymaganiami projektu.

5. Czy ten zawór może współpracować z siłownikiem elektrycznym?

Tak. Zintegrowana platforma wysokiego montażu ISO5211 została zaprojektowana do obsługi kompatybilnych siłowników elektrycznych lub pneumatycznych. Wybór siłownika powinien opierać się na wielkości zaworu, ciśnieniu roboczym, medium i wymaganym momencie obrotowym.

6. Czy ten zawór nadaje się do zastosowań wysokotemperaturowych?

Tak, jeśli zostanie wybrana odpowiednia konfiguracja uszczelnienia. Bolaisi określa wersję z miękkim uszczelnieniem dla temperatur do 150°C i wersję z metalowym uszczelnieniem twardym dla temperatur do 280°C. Przed dokonaniem wyboru użytkownicy powinni sprawdzić pełne warunki ciśnienia i temperatury.

Wniosek

TheDwuczęściowy zawór kulowy kołnierzowy z wysoką platformąłączy w sobie szybką pracę ćwierćobrotową, dwukierunkowe uszczelnienie z pływającą kulą, praktyczny dwuczęściowy korpus, elastyczne opcje uszczelnienia i kompatybilność z siłownikiem ISO5211. Dzięki różnym zastosowaniom, od systemów wodnych i gazowych po przetwarzanie chemiczne, parę, HVAC i rurociągi w elektrowniach, może zapewnić praktyczne rozwiązanie w przypadku wymagań związanych z odcięciem przemysłowym i zautomatyzowaną kontrolą płynów.

Jeśli pozyskujesz niezawodneDwuczęściowy zawór kulowy kołnierzowy z wysoką platformąod profesjonalnego producenta z Chin i potrzebujesz pomocy w wyborze odpowiedniego rozmiaru, konstrukcji uszczelniającej lub konfiguracji siłownika,skontaktuj się z namiw Bolaisi w celu uzyskania wskazówek technicznych i odpowiedniego rozwiązania zaworowego dla Twojego projektu.
