Zawory kulowe z gwintem wewnętrznym ze stali nierdzewnej

Typowe scenariusze zastosowań

Dzięki wysokiemu ciśnieniu 1000 WOG, odpornej na korozję konstrukcji ze stali nierdzewnej i wygodnemu połączeniu gwintowanemu, zawory kulowe z gwintem wewnętrznym ze stali nierdzewnej pasują do wysokociśnieniowych systemów rurociągów w różnych gałęziach przemysłu bez skomplikowanej instalacji i precyzyjnie spełniają różne wymagania dotyczące kontroli płynów. Typowe zastosowania są następujące:

● Przemysł petrochemiczny: Stosowany w rurociągach do ropy naftowej, ropy rafinowanej, rozpuszczalników chemicznych, gazów korozyjnych i innych mediów. Nadaje się do warunków wysokiego ciśnienia 1000 WOG. Materiał 316/316L skutecznie chroni przed korozją i zapewnia stabilną pracę.

● Gazownictwo komunalne: Stosowane w wysokociśnieniowych rurociągach przesyłowych i dystrybucyjnych gazu ziemnego i LPG. Doskonałe uszczelnienie zapobiega wyciekom gazu. Ocena 1000 WOG doskonale pasuje do wysokociśnieniowych systemów gazowych.

● Produkcja przemysłowa: Stosowane w układach hydraulicznych, układach smarowania i układach sprężonego powietrza. Szybka obsługa i płynne sterowanie urządzeniami przemysłowymi.

● Przemysł spożywczy i farmaceutyczny: Stosowany do żrących środków czyszczących, pary o wysokiej temperaturze i kontroli płynów higienicznych. Stal nierdzewna 316L spełnia standardy higieniczne i nie powoduje ryzyka zanieczyszczenia.

● Przemysł HVAC i energetyczny: Nadaje się do gorącej wody o wysokiej temperaturze, pary i oleju przewodzącego ciepło. Wersje z metalowymi gniazdami zapewniają stabilną pracę w warunkach wysokiej temperatury 1000 WOG.

Przewodnik po wyborze materiałów

Wybór materiału bezpośrednio determinuje żywotność i możliwość zastosowania.

Stal nierdzewna 304 (06Cr19Ni10): Do ogólnej wody, oleju, gazu (woda z kranu, olej hydrauliczny, sprężone powietrze, gaz ziemny). Temperatura: -20°C~180°C. Ekonomiczne w przypadku większości standardowych zastosowań.

Stal nierdzewna 316 (06Cr17Ni12Mo2): Do mediów lekko korozyjnych (woda chlorowana, słabe kwasy/zasady, kwaśna ropa naftowa). Temperatura: -20°C~260°C. Lepsza odporność na korozję wżerową i szczelinową niż 304.

Stal nierdzewna 316L (022Cr17Ni12Mo2): Do mediów silnie korozyjnych (mocny kwas, zasady, chlorki gazowe). Temperatura: -40°C~260°C. Bardzo niska zawartość węgla zapobiega korozji międzykrystalicznej, idealnie sprawdza się w środowiskach silnie korozyjnych.

Dopasowanie siedzenia:

oPTFE: Doskonałe uszczelnienie, w normalnej temperaturze, odporność na ścieranie 1000 WOG.

oPPL: Do średnio-wysokiej temperatury do 260°C, lepsza odporność na ciepło niż PTFE.

oMetalowe uszczelnienie twarde: Do stosowania w wysokich temperaturach do 450°C, w warunkach wysokiego ścierania i zmiennych ciśnień.

Definicja rdzenia

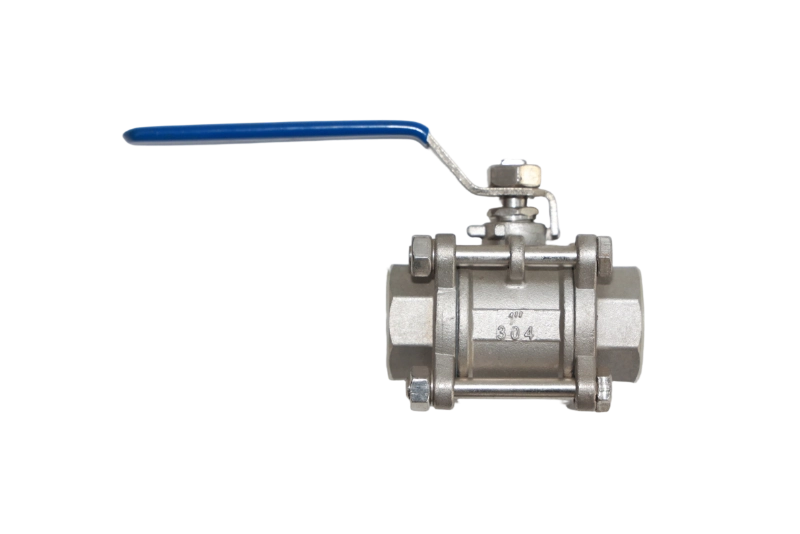

Zawory kulowe z gwintem wewnętrznym ze stali nierdzewnej to precyzyjny zawór sterujący płynem wykonany ze stali nierdzewnej z końcami z gwintem wewnętrznym i ciśnieniem znamionowym 1000 WOG.

1000 WOG to standardowa wartość przemysłowa, co oznacza, że ​​zawór nadaje się do wody, oleju i gazu pod ciśnieniem 1000 psi (≈6,9 MPa).

Dostępne w wersji jednoczęściowej lub trzyczęściowej (najpopularniejsza jest wersja 3-częściowa ze względu na łatwą konserwację na linii). Zawór otwiera się i zamyka szybko poprzez obrót kuli o 90°. Gwintowane końcówki (NPT/BSPT/G) umożliwiają łatwy montaż bez spawania.

Wykonany ze stali nierdzewnej 304/316/316L, jest szeroko stosowany w systemach petrochemicznych, przemysłowych, gazowych, spożywczych, farmaceutycznych i HVAC.

Kluczowe funkcje i podstawowe parametry

Kluczowe funkcje

● Wysokie ciśnienie: Pełna zgodność z 1000 WOG (6,9 MPa), bezpieczne dla wody, ropy i gazu pod wysokim ciśnieniem.

● Łatwa instalacja i konserwacja: 3-częściowa konstrukcja umożliwia obsługę w linii; połączenie gwintowe nie wymaga spawania.

● Odporność na korozję: Korpus, kula i trzpień ze stali nierdzewnej 304/316/316L zapewniają długą żywotność.

● Niezawodne uszczelnienie: miękka uszczelka ANSI klasy VI, metalowa uszczelka ANSI klasy IV, zerowy wyciek.

● Elastyczna obsługa: dostępne uruchamianie ręczne, elektryczne lub pneumatyczne.

● Szeroki zakres temperatur: -40°C ~ 450°C w zależności od materiału siedziska.

● Precyzyjna kontrola przepływu: Niski opór przepływu, szybkie włączanie i wyłączanie oraz dokładne dławienie.

Tabela parametrów podstawowych

Szczegółowe wyjaśnienie 1000 WOG

● W (Woda): Nadaje się do czystej wody, wody obiegowej, wody z kranu i lekko korozyjnych ścieków.

● O (Olej): Nadaje się do oleju mineralnego, oleju hydraulicznego, oleju smarowego, oleju napędowego, benzyny, oleju ciężkiego.

● G (gaz): Nadaje się do gazu ziemnego, LPG, sprężonego powietrza, gazu obojętnego, ogólnie gazów korozyjnych.

● 1000: Znamionowe ciśnienie robocze 1000 psi (≈6,9 MPa).

Ciśnienie próbne powłoki: 1500 psi (1,5 × znamionowe)

Ciśnienie testowe uszczelnienia: 1100 psi (1,1 × znamionowe)

Podstawowe punkty dotyczące instalacji i konserwacji

Punkty instalacji

1. Sprawdź klasę ciśnienia, rozmiar, gwint, materiał i kompatybilność z medium.

2. Przed montażem oczyść gwinty i wnękę zaworu.

3.Użyj taśmy PTFE lub uszczelniacza do gwintów; dokręcić prawidłowo, aby uniknąć uszkodzenia.

4.Przed uruchomieniem przeprowadzić próbę ciśnieniową przez co najmniej 30 minut.

5. Zarezerwuj przestrzeń operacyjną i konserwacyjną; zainstalować zabezpieczenie do użytku na zewnątrz.

Punkty konserwacji

1.Regularna kontrola pod kątem wycieków, korozji i działania.

2. Oczyścić i zabezpieczyć powierzchnie zewnętrzne przed korozją.

3.Wymień gniazda i uszczelki, jeśli są zużyte lub nieszczelne.

4. W przypadku zaworów uruchamianych: regularnie sprawdzaj silnik, dopływ powietrza, wyłączniki krańcowe i smarowanie.

5. NIE naprawiać pod ciśnieniem. Rejestruj historię konserwacji w celu zapewnienia identyfikowalności.

Zaleta produktu

Zawory kulowe z gwintem wewnętrznym ze stali nierdzewnej są przeznaczone do kontroli cieczy pod średnim i wysokim ciśnieniem. Charakteryzują się współczynnikiem WOG 1000, odporną na korozję stalą nierdzewną, wygodną instalacją gwintową i przyjazną dla użytkownika 3-częściową konstrukcją. Są produkowane zgodnie ze standardami API 608 i ASME.

Zawory zapewniają niezawodne uszczelnienie, elastyczną pracę i długą żywotność, szeroko stosowane w przemyśle petrochemicznym, gazowym, przemysłowym, spożywczym i HVAC. Upraszczają układ rurociągów, zmniejszają koszty instalacji i konserwacji oraz stanowią niezawodne rozwiązanie dla wysokociśnieniowych systemów cieczy o małych średnicach.
