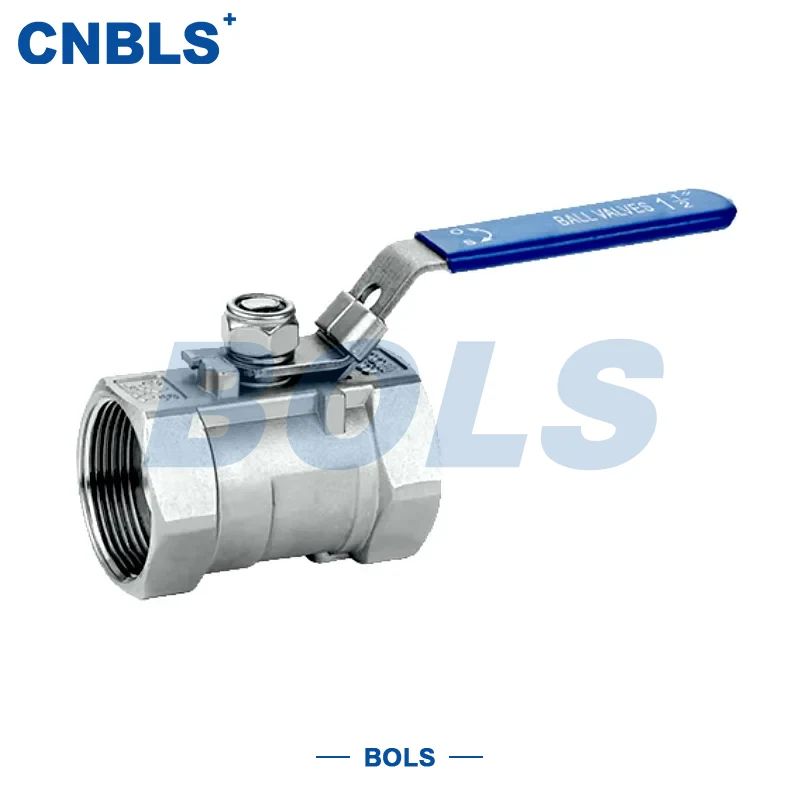

2 szt. Zawory kulowe z gwintem wewnętrznym ze stali nierdzewnej

Podstawowe parametry techniczne

Zawory kulowe z gwintem wewnętrznym ze stali nierdzewnej 2-częściowe są projektowane i produkowane w ścisłej zgodności z normami krajowymi, a parametry obejmują wszystkie scenariusze od niskiego do średniego ciśnienia. Mogą bezpośrednio odpowiadać wymaganiom krajowych standardowych systemów rur z gwintem wewnętrznym. Wszystkie parametry przeszły rygorystyczne testy w celu zapewnienia stabilności i niezawodności, jak wyszczególniono w poniższej tabeli:

Podstawowe zalety produktu

● Zgodny i kompatybilny z GB: W pełni spełnia standardy GB, bezpośrednio pasuje do krajowych rurociągów gwintowanych, nie wymaga dodatkowej adaptacji.

● Łatwy demontaż i konserwacja: 2-częściowy, skręcany korpus, łatwy w remoncie bez specjalnych narzędzi.

● Niezawodne uszczelnienie i niski poziom wycieków: uszczelka miękka ANSI klasy VI / twarda uszczelka klasy IV; podwójne uszczelnienie zapobiega wyciekom.

● Najwyższej jakości materiały do ​​trudnych warunków: stal nierdzewna duplex 304/316/316L/2205 zapewniająca wysoką odporność na korozję i temperaturę.

● Elastyczna obsługa i wysoka wydajność przepływu: szybkie włączanie i wyłączanie 90°, niski opór przepływu; dostępne opcje ręczne / elektryczne / pneumatyczne.

Definicja produktu i zasada działania

Zawory kulowe z gwintem wewnętrznym ze stali nierdzewnej 2-częściowe to zawory sterujące cieczą zgodne ze standardem GB, z dwuczęściowym skręcanym korpusem, końcami z gwintem wewnętrznym i obrotową konstrukcją kulową.

Zasada działania: Siłownik obraca trzpień i kulę o 0°–90°:

● 0°: pełne otwarcie, maksymalny przepływ

● 90°: całkowicie zamknięte, szczelne odcięcie

● Kąty pośrednie: precyzyjne dławienie

Szeroko stosowane w rurociągach GB o niskim i średnim ciśnieniu o małej średnicy w przemyśle petrochemicznym, komunalnym, spożywczym, farmaceutycznym i innych.

Przewodnik po wyborze materiału ze stali nierdzewnej

● Materiał rdzenia 2-częściowych zaworów kulowych z gwintem wewnętrznym ze stali nierdzewnej bezpośrednio określa ich odpowiednie warunki pracy i żywotność. Wymagany jest dokładny wybór w oparciu o korozyjność mediów, temperaturę, ciśnienie i normy krajowe. Konkretne materiały i obowiązujące scenariusze przedstawiono w poniższej tabeli, co pomaga szybko wybrać właściwy materiał i uniknąć błędów przy wyborze:

Standardy projektowania i produkcji

● Wymiary: GB/T 12224, GB/T 12253, GB/T 7306

● Materiał: GB/T 24511, GB/T 12459, GB/T 2100

● Testowanie: GB/T 13927, GB/T 4334, GB/T 26480

● Powierzchnia: GB/T 1031, GB/T 15820

● Uruchomienie: GB/T 12222

Szybki przewodnik wyboru

Przy wyborze zaworów istotne jest ścisłe dotrzymanie parametrów norm krajowych dotyczących rurociągów z gwintem wewnętrznym, charakterystyki mediów i warunków pracy. Biorąc pod uwagę cechy konstrukcyjne i użytkowe 2-częściowych zaworów kulowych z gwintem wewnętrznym ze stali nierdzewnej, podczas wyboru należy przestrzegać następujących kluczowych punktów, aby zapewnić doskonałą kompatybilność między zaworami i rurociągami oraz zminimalizować ryzyko użytkowania:

1. Potwierdź standard GB, DN, PN i typ gwintu (G/BSPT/NPT).

2.Wybierz materiał: 304 (ogólne) → 316 (łagodna korozja) → 304L/316L (niska zawartość węgla / korozja) → 2205 (wysokie ciśnienie / silna korozja).

3. Dopasuj ciśnienie i temperaturę: odpowiednio wybierz gniazdo (PTFE / PPL / metal).

4. Wybór: miękkie uszczelnienie (higieniczne / łatwopalne); twarde uszczelnienie (wysoka temperatura / cząstki).

5. Obsługa: ręczna (prosta); elektryczna / pneumatyczna (automatyzacja / zdalna).

Instalacja i konserwacja

Instalacja

1. Przed montażem sprawdź model, materiał, ciśnienie i gwint.

2.Wyczyść gwinty i wnękę zaworu; użyj taśmy PTFE lub szczeliwa.

3.Podążaj za strzałką przepływu; rezerwować przestrzeń operacyjną i konserwacyjną.

4. Zmontuj równomiernie na krzyż; próba ciśnieniowa zgodnie z GB/T 13927.

5.Zamontuj kompensatory ekstremalnych temperatur; pokrowiec do użytku na zewnątrz.

Konserwacja

1.Regularna kontrola pod kątem wycieków, rdzy i działania.

2. Oczyść zewnętrzną część; nałożyć olej antykorozyjny na powierzchnie nieuszczelniające.

3. W przypadku wystąpienia wycieku wymienić gniazda, uszczelki i uszczelnienie.

4.Konserwować siłowniki elektryczne/pneumatyczne, sprawdzać wartości graniczne i sprzężenie zwrotne.

5.Zawory zapasowe: przechowywać w suchym miejscu, półotwarte, uszczelnione zatyczkami.

Rozwiązywanie problemów

● Wyciek: dokręcić, wymienić uszczelki/gniazda/zawór.

● Zablokowana praca: oczyścić komorę, wymienić zużyte części.

● Słabe uszczelnienie: wymienić gniazda, odnowić kulę, dokręcić śruby ponownie.

● Usterka siłownika: sprawdzić zasilanie, dopływ powietrza, silnik, elektromagnes.

● Prowadź pełną dokumentację konserwacji.

Typowe scenariusze zastosowań

● Petrochemia: ropa naftowa, produkty rafinowane, rozpuszczalniki chemiczne, media korozyjne.

● Wodociągi miejskie: woda wodociągowa, ścieki, małoprzewodowe linie dystrybucyjne.

● Przemysł spożywczy i farmaceutyczny: rurociągi higieniczne, 316L + PTFE, brak wycieków.

● Zasilanie i HVAC: urządzenia pomocnicze elektrowni, systemy ogrzewania i chłodzenia.

● Machinery & Marine: systemy hydrauliczne, kriogeniczne, sprzęt głębinowy (2205).
