Zawory kulowe trójnikowe ze stali nierdzewnej z gwintem wewnętrznym

Bolaisi zapewnia stałą jakość i profesjonalną produkcję przemysłowych rozwiązań do kontroli przepływu. Dostarczamy trójnikowe zawory kulowe z gwintem wewnętrznym ze stali nierdzewnej, zbudowane zgodnie ze standardami API 608 i ASME, z kutą stalą nierdzewną, ciśnieniem znamionowym 1000 WOG i niezawodną kontrolą portu T/L. Jako doświadczony producent zapewniamy zaawansowaną konstrukcję gwintowaną, stabilne uszczelnienie i niestandardowe opcje w celu wspierania zamówień hurtowych i projektowych na całym świecie.

Wyślij zapytanie

Opis produktu

Zawory kulowe trójnikowe ze stali nierdzewnej z gwintem wewnętrznymzapewniają niezawodne sterowanie wieloportowe dla rurociągów średnio-wysokiego ciśnienia. Dzięki wysokiemu ciśnieniu, elastycznej ścieżce przepływu, gwintowanej instalacji i odpornej na korozję obudowie ze stali nierdzewnej skutecznie upraszczają układ rurociągów oraz zmniejszają koszty instalacji i konserwacji. Jako wieloportowyzawór kulowysą szeroko stosowane w wielu gałęziach przemysłu i służą jako niezawodne rozwiązanie do mieszania, zmiany kierunku przepływu i obsługi odcinającej.

Wartość znamionowa wysokiego ciśnienia 1000 WOG

Wartość znamionowa do 1000 psi (≈6,9 MPa) zapewniająca stabilną pracę w wodzie, ropie i gazie.

Sterowanie wieloportowe typu T i typu L

Port T do mieszania i rozdzielania, port L do przełączania i odcinania — jeden zawór, wiele ścieżek przepływu.

Instalacja z gwintem żeńskim

Standardowe gwinty NPT / BSPT / G — nie wymagają spawania, są łatwe w montażu i szybkie w montażu.

Korpus z kutej stali nierdzewnej

Jednoczęściowa lub dwuczęściowa kuta konstrukcja 304 / 316 / 316L zapewniająca wytrzymałość i odporność na korozję.

ANSI klasa VI Zerowy wyciek

Gniazda PTFE/PPL z uszczelkami o wysokiej wytrzymałości zapewniają niezawodne i szczelne odcięcie.

Elastyczne uruchamianie

Ręczny uchwyt lub skrzynia biegów; dostępne siłowniki elektryczne i pneumatyczne z mocowaniem ISO 5211.

Definicja produktu

Zawory kulowe trójnikowe z gwintem wewnętrznym ze stali nierdzewnej to wielodrogowy zawór sterujący przepływem o wartości znamionowej 1000 WOG, odpowiedni do pracy w wodzie, oleju i gazie. Wykorzystuje kulę typu T lub typu L do realizacji mieszania, zmiany kierunku lub przełączania przepływu poprzez obrót o 90°.

Z jednoczęściowym lub dwuczęściowym kutym korpusem i złączem z gwintem wewnętrznym (NPT / BSPT / G), umożliwia montaż przy użyciu lekkiego narzędzia, bez spawania. Wykonany ze stali nierdzewnej 304/316/316L, charakteryzuje się wysoką wytrzymałością, odpornością na korozję i długą żywotnością, szeroko stosowany w systemach petrochemicznych, HVAC, przemysłowych, spożywczych i farmaceutycznych. Informacje na temat połączeń kołnierzowych rurociągów można znaleźć w naszym artykulezawór kulowy kołnierzowy ze stali nierdzewnej.

Parametry techniczne

Pozycja parametru	Wartość parametru
Klasa ciśnienia	1000 WOG (1000 psi ≈ 6,9 MPa); Test powłoki: 1500 psi (≈10,3 MPa); Test uszczelnienia: 1100 psi (≈7,6 MPa)
Średnica nominalna	1/4" ~ 2" (DN8 ~ DN50); Główne rozmiary: 1/2" (DN15), 3/4" (DN20), 1" (DN25), 1-1/2" (DN40)
Typ piłki	Typ T (3-kierunkowe mieszanie/rozdzielanie), Typ L (2-kierunkowe rozdzielanie/odcinanie)
Struktura ciała i połączenie	Jednoczęściowa/dwuczęściowa kuta stal nierdzewna; Gwint wewnętrzny (NPT / BSPT / G), nie wymaga spawania
Materiał rdzenia	Korpus / Kula / Trzpień: stal nierdzewna 304 / 316 / 316L; Siedzisko: PTFE/PPL; Uszczelki: guma o wysokiej wytrzymałości / elastyczny grafit
Obowiązująca temperatura	Gniazdo PTFE: -20 ℃ ~ 120 ℃; Siedzisko PPL: -20 ℃ ~ 200 ℃
Obowiązujące media	Woda, olej, gaz ziemny, LPG, sprężone powietrze, rozpuszczalniki chemiczne, media słabo/silnie żrące
Metoda działania	Ręczna (motyl / kwadratowa rączka / skrzynia biegów); Opcjonalnie: elektryczne (wł./wył./modulacyjne), pneumatyczne (pojedynczego/podwójnego działania), montaż ISO 5211

Znaczenie 1000 WOG

1000 WOG to uniwersalna ocena ciśnienia i mediów w branży zaworów:

Woda

Woda czysta, woda obiegowa, woda z kranu, ścieki lekko żrące.

Olej

Olej mineralny, olej hydrauliczny, olej smarowy, olej napędowy, benzyna.

Gaz

Gaz ziemny, LPG, sprężone powietrze, gaz obojętny.

1000

Ciśnienie znamionowe

Ciśnienie robocze 1000 psi (≈6,9 MPa) dla rurociągów średnio-wysokiego ciśnienia.

Piłka typu T i typu L: podstawowe różnice

Element porównawczy	Piłka typu T	Piłka typu L
Struktura ścieżki	Trójdrożny, w kształcie litery T, trzy porty wymienne	Dwukierunkowy w kształcie litery L, dwa połączone porty
Funkcja podstawowa	Mieszanie, rozdzielanie, konwergowanie	Przekierowanie, wyłączenie
Obowiązujące scenariusze	Mieszanie mediów, dystrybucja hydrauliczna, systemy wielokanałowe	Przełączanie przepływu, odcięcie obwodu
Wydajność uszczelniania	ANSI klasa VI	ANSI klasa VI (bardziej stabilna)
Tabu użycia	Unikaj pełnego otwarcia 3-drogowego przy dużej różnicy ciśnień	Ściśle brak połączenia 3-kierunkowego

Przewodnik po wyborze materiałów

Stal nierdzewna 304

Do ogólnej wody, ropy i gazu; -20 ℃ ~ 120 ℃; najczęstsze zastosowania.

Stal nierdzewna 316

Do mediów lekko korozyjnych i płynów zawierających chlorki; lepsza odporność na wżery.

Stal nierdzewna 316L

Do gazów silnie korozyjnych, kwaśnych, zasadowych i chlorkowych; doskonała spawalność i odporność na korozję.

Dopasowanie siedzenia

PTFE: dobre uszczelnienie, ogólna temperatura. PPL: wysoka temperatura do 200 ℃.

Podstawowe funkcje

Wysokie ciśnienie znamionowe

1000 WOG (6,9 MPa), stabilne przy pracy pod wysokim ciśnieniem.

Sterowanie wieloma portami

Kulki typu T/L do mieszania, rozdzielania i przełączania.

Łatwa instalacja

Standardowe gwinty NPT/BSPT/G, nie wymagają spawania.

Materiał premium

Korpus z kutej stali nierdzewnej o doskonałej odporności na korozję.

Niezawodne uszczelnienie

Brak wycieków zgodnie z normą ANSI klasa VI.

Elastyczna obsługa

Ręczny / elektryczny / pneumatyczny, montowany zgodnie z ISO 5211.

Szeroki zakres temperatur

-20 ℃ ~ 200 ℃ w zależności od materiału siedziska.

Instalacja i konserwacja

Punkty instalacji

Potwierdź typ kuli (T/L), rozmiar, ciśnienie, gwint i materiał.
Przed montażem oczyścić gwinty i wnękę zaworu.
Użyj taśmy PTFE lub uszczelniacza do gwintów; dokręcić prawidłowo.
Zarezerwuj wystarczającą przestrzeń roboczą dla uchwytu.
Przed użyciem przeprowadzić próbę ciśnieniową zgodnie ze standardem 1000 WOG.

Punkty konserwacji

Regularna kontrola pod kątem wycieków, korozji i działania.
Oczyść i nałóż zabezpieczenie antykorozyjne na części zewnętrzne.
W przypadku wystąpienia wycieku należy wymienić gniazda i uszczelki.
W przypadku siłowników elektrycznych/pneumatycznych: sprawdzić silnik, dopływ powietrza i wyłączniki krańcowe.
Nie naprawiać pod ciśnieniem.

Typowe scenariusze zastosowań

Petrochemiczny:średnie mieszanie, przekierowywanie i przełączanie.
Produkcja przemysłowa:układy hydrauliczne i obwody chłodzenia.
Miejskie systemy HVAC:mieszanie i dystrybucja wody.
Żywność i farmaceutyka:kontrola płynów sanitarnych (316L).
Gaz i energia:przełączanie linii gaz ziemny/LPG.

Dlaczego warto wybrać zawory Bolaisi

Zweryfikowany System Jakości

Certyfikowany doGB/T 19001-2016 / ISO 9001:2015międzynarodowy system zarządzania jakością.

Kucie i obróbka w domu

Pełna kontrola procesu od surowca po gotowy zawór w naszej własnej fabryce w Wenzhou.

100% testowane ciśnieniowo

Każdy trójnikowy zawór kulowy jest przed dostawą testowany pod kątem powłoki i szczelności zgodnie z wymaganiami 1000 WOG.

Wsparcie inżynieryjne

Nasz zespół techniczny pomoże Ci wybrać typ T lub typ L, materiał gniazda, standard gwintu i sterowanie.

Pełna gama produktów

Dostarczamy równieżzawory kulowe z gwintem wewnętrznym ze stali nierdzewnej, elektryczne zawory kulowe ze stali nierdzewnejItrójdrożne zawory kulowe kołnierzowe.

Dostępne OEM i ODM

Obsługiwane są niestandardowe rozmiary, materiały, rodzaje gwintów, uruchamianie i branding na tabliczce znamionowej.

Obraz produktu

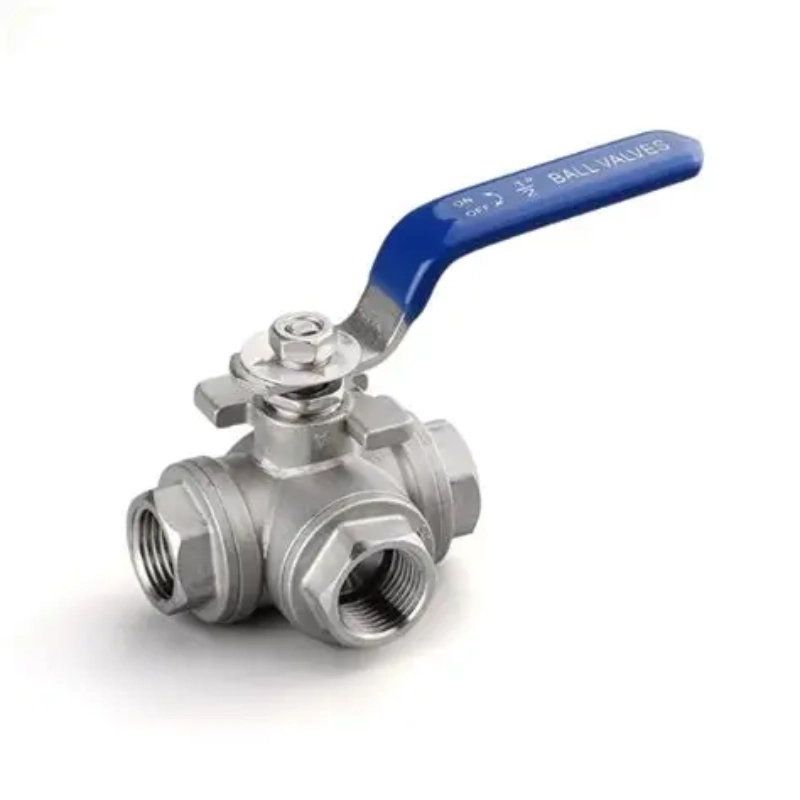

Stainless Steel Internal Thread Tee Ball Valves – 1000 WOG T-Type and L-Type Three-Way Ball Valve — Zawory kulowe trójnikowe ze stali nierdzewnej z gwintem wewnętrznym — 1000 WOG, typu T / typu L, DN8–DN50, z gwintem NPT / BSPT / G.

Często zadawane pytania

Jaka jest różnica pomiędzy trójdrożnym zaworem kulowym typu T i typu L?

Kula typu T ma kanał w kształcie litery T, który łączy naprzemiennie trzy porty, dzięki czemu idealnie nadaje się do mieszania, zmiany kierunku i zbieżności przepływów. Kula typu L ma kanał w kształcie litery L, który łączy tylko dwa porty na raz, dzięki czemu nadaje się do przełączania i odcinania przepływu. Wybierz typ T do mieszania i typ L do rozdzielania lub izolowania obwodów.

Co oznacza 1000 WOG na zaworze kulowym?

1000 WOG oznacza, że zawór jest przystosowany do ciśnienia roboczego 1000 psi (≈6,9 MPa) w instalacjach wodnych, olejowych i gazowych. Jest to powszechna ocena branżowa dla gwintowanych zaworów kulowych ze stali nierdzewnej i wskazuje przydatność do rurociągów średnio-wysokiego ciśnienia przesyłających wodę, ropę naftową, gaz ziemny, LPG i sprężone powietrze.

Jakie rozmiary i standardy gwintów są dostępne?

Produkujemy zawory kulowe trójnikowe ze stali nierdzewnej z gwintem wewnętrznym od 1/4" do 2" (DN8 do DN50), w głównych rozmiarach 1/2", 3/4", 1" i 1-1/2". Standardowe opcje gwintów obejmują NPT, BSPT i G (BSPP). Niestandardowe standardy gwintów są dostępne na żądanie.

Czy te zawory można zautomatyzować za pomocą siłowników elektrycznych lub pneumatycznych?

Tak. Wszystkie modele są wyposażone w podkładkę montażową ISO 5211 do bezpośredniego montażu siłownika. Siłowniki elektryczne (włącz/wyłącz lub modulowane) i pneumatyczne (jedno- lub dwustronnego działania) są dostępne jako opcje, dzięki czemu nadają się do zautomatyzowanych systemów sterowania procesami. Zobacz naszeelektryczne zawory kulowe ze stali nierdzewnejw celach informacyjnych.

Jaka jest maksymalna temperatura pracy?

W przypadku gniazd z PTFE zawór wytrzymuje temperatury od -20 ℃ do 120 ℃. W przypadku siedzeń PPL zakres temperatur sięga od -20 ℃ do 200 ℃. W przypadku wyższych wymagań temperaturowych prosimy o kontaktskontaktuj się z namidla odpowiedniego alternatywnego projektu.

Czy oferujecie produkcję OEM/ODM?

Tak. Jako bezpośrednia fabryka wspieramy niestandardowe materiały korpusu, konfigurację kulki T/L, standardy gwintów, uruchamianie, typ uchwytu i branding klienta. Prześlij swój rysunek lub specyfikację, a my odpowiednio wycenimy.

Potrzebujesz szybkiej wyceny zaworów kulowych trójnikowych ze stali nierdzewnej?

Prześlij nam swój rozmiar, standard gwintu, typ przyłącza T lub L, medium i ciśnienie robocze — nasi inżynierowie przekażą rozwiązanie techniczne w ciągu 24 godzin.
