Cienkie zawory kulowe kołnierzowe ze stali nierdzewnej

Jako niezawodny producent dysponujący zaawansowaną technologią produkcji, Bolaisi specjalizuje się w oszczędzających miejsce zaworach regulacyjnych cieczy podlegających ścisłej kontroli jakości. Dostarczamy zawory kulowe z cienkim kołnierzem ze stali nierdzewnej, charakteryzujące się smukłymi kutymi korpusami, wysoką wydajnością przepływu i niezawodnym uszczelnieniem. Oferujemy niestandardowe rozmiary i usługi hurtowe, aby zaspokoić potrzeby systemów rurociągów przemysłowych o ograniczonej przestrzeni.

Wyślij zapytanie

Opis produktu

Cienkie zawory kulowe kołnierzowe ze stali nierdzewnejto obrotowe zawory sterujące płynem z smukłym, kutym korpusem i połączeniem kołnierzowym, stosowane do szybkiego włączania i wyłączania oraz podstawowej regulacji przepływu. Zbudowane ze stali nierdzewnej 304 / 316 / 316L z jednoczęściowym, kutym, smukłym korpusem, zapewniają przepływ w pełnym otworze, niezawodne dwukierunkowe uszczelnienie i łatwą obsługę w zakresie 90°. Jako kompaktzawór kulowysą preferowanym wyborem wszędzie tam, gdzie przestrzeń instalacyjna, waga i wydajność przełączania mają kluczowe znaczenie.

30-50% Cieńsze ciało

20-40% Lżejsza waga

≤0,01 MPa Spadek ciśnienia

425 ℃ Maksymalna temperatura pracy

Podstawowe zalety produktu

Zajmująca mało miejsca, smukła konstrukcja

Jednoczęściowy kuty, smukły korpus, 30%–50% cieńszy i 20%–40% lżejszy niż konwencjonalne zawory kulowe z kołnierzem — idealny do stosowania w ograniczonych przestrzeniach, na płozach i lekkim sprzęcie.

Wysoka wydajność przepływu

Kula o pełnym otworze i gładkiej ścieżce przepływu; spadek ciśnienia ≤ 0,01 MPa przy przepływie znamionowym, znacznie większa przepustowość niż w przypadku zaworów grzybkowych.

Niezawodne uszczelnienie dwukierunkowe

Uszczelka miękka PTFE lub uszczelka metalowa twarda do pracy w wysokich temperaturach i pod wysokim ciśnieniem; dwukierunkowe uszczelnienie kompatybilne z liniami przepływu dwukierunkowego.

Łatwa obsługa i niskie koszty utrzymania

Obrót o 90° w celu szybkiego włączania i wyłączania przy niskim momencie obrotowym; prosta konstrukcja zapewniająca łatwą wymianę głównych komponentów i minimalne ryzyko zanieczyszczenia.

Wysokiej jakości materiał i zgodność

Korpus, kula i trzpień ze stali nierdzewnej 304/316/316L o doskonałej odporności na korozję i pełnej identyfikowalności materiału.

Szeroki zakres ciśnienia i temperatury

PN16 – PN100 (klasa 150 – 600) w zakresie temperatur roboczych od -20℃ do 425℃ w zależności od doboru uszczelnienia i gniazda.

Definicja produktu i zasada działania

Cienkie zawory kulowe z kołnierzem ze stali nierdzewnej to obrotowe zawory sterujące cieczą z wąskim kutym korpusem i połączeniem kołnierzowym, stosowane do szybkiego włączania i wyłączania oraz podstawowej regulacji przepływu.

0° Całkowicie otwarte

Port zgodny z kierunkiem przepływu — maksymalna przepustowość.

90° Całkowicie zamknięte

Przyłącze prostopadłe do przepływu — całkowita izolacja.

0–90° Dławienie

Kąty pośrednie zapewniają podstawowe dławienie przepływu.

Siłownik napędza trzpień i kulę, aby obrócić się o 0°–90°. Materiał 304/316/316L zapewnia szeroką kompatybilność z mediami w zastosowaniach przemysłowych.

Podstawowe parametry techniczne

Zawory kulowe z cienkim kołnierzem ze stali nierdzewnej można dostosować do różnych warunków temperatury, ciśnienia i mediów. Wszystkie parametry przeszły rygorystyczne testy, aby zapewnić stabilność i niezawodność produktu, bezpośrednio odpowiadając rzeczywistym potrzebom użytkowania kupującego.

Pozycja parametru	Wartość parametru
Średnica nominalna	DN15 ~ DN200 (NPS 1/2" ~ 8") standard: DN25, DN50, DN80, DN100
Klasa ciśnienia	PN16, PN25, PN40, PN64, PN100; Klasa 150, 300, 600
Obowiązująca temperatura	PTFE: -20℃~120℃; FKM: -20 ℃ ~ 180 ℃; Twarde uszczelnienie SS: -29 ℃ ~ 200 ℃; Stellit: -40 ℃ ~ 425 ℃
Materiał rdzenia	Korpus / Kula / Mostek: 304 / 316 / 316L; Uszczelki: PTFE/FKM (miękkie); SS / Stellite (twardy)
Obowiązujące media	Woda, woda morska, płyny spożywcze, ropa naftowa, olej hydrauliczny, rozpuszczalniki chemiczne, słabe kwasy/zasady, para, sprężone powietrze
Uruchomienie	Ręczny (dźwignia/pokrętło), przekładnia ślimakowa, elektryczny (opcjonalnie Modbus)
Struktura ciała	Jednoczęściowy, smukły kuty korpus, cieńszy o 30–50%; pełny otwór

Główne typy i dopasowanie aplikacji

Instrukcja miękkiej uszczelki

PTFE / FKM · Szybkie działanie 90°

Miejskie linie wodociągowe, HVAC, spożywcze i napoje, gdzie wymagane jest szybkie ręczne włączanie i wyłączanie oraz brak wycieków.

Przekładnia ślimakowa z twardą uszczelką

Metal / Stellit · Wysoka temperatura i ciśnienie

Instalacje petrochemiczne, elektrownie parowe i oleje termiczne, gdzie krytyczna jest wysoka temperatura i odporność na ścieranie.

Elektryczna miękka uszczelka

Siłownik elektryczny · Informacje zwrotne opcjonalne

Zautomatyzowane sieci HVAC, wodociągowe i farmaceutyczne wymagające zdalnego sterowania i zerowych wycieków.

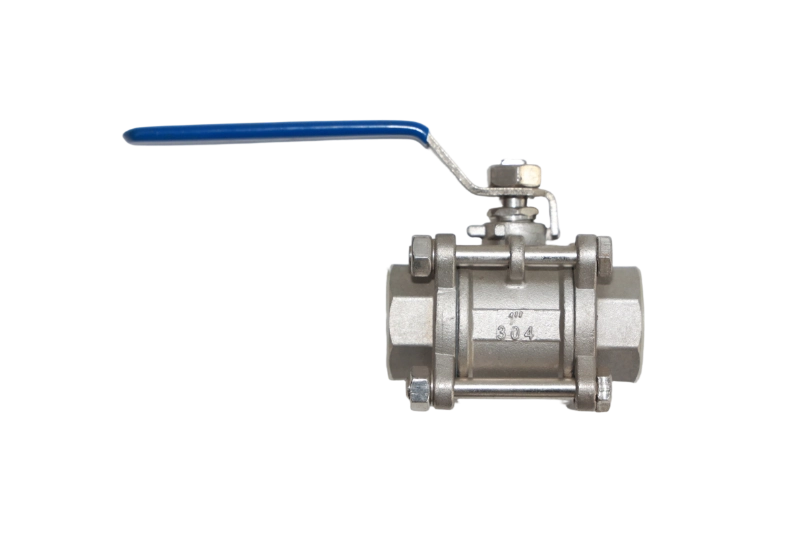

Aby zapoznać się z w pełni zautomatyzowanymi rurociągami, zobacz naszeelektryczne zawory kulowe ze stali nierdzewnej. Informacje na temat połączeń gwintowych w szczelnych rozdzielaczach można znaleźć w naszym artykulezawory kulowe z gwintem wewnętrznym ze stali nierdzewnej.

Przewodnik po wyborze materiałów

Korpus / Kula / Trzon

304 Służba Ogólna

Woda, powietrze i olej; -20 ℃ ~ 100 ℃; opłacalne dla przemysłu komunalnego i ogólnego.

316 Odporny na korozję

Obsługa chlorków, wody morskiej i słabych kwasów; lepsza odporność na wżery.

316L Stopień higieniczny

Silna korozja i higieniczna obsługa; Zgodny z FDA/3A dla linii spożywczych i farmaceutycznych.

Uszczelki

PTFE -20 ℃ ~ 120 ℃

Silna odporność na korozję, zerowy wyciek.

FKM (Viton) -20 ℃ ~ 180 ℃

Doskonała odporność chemiczna.

Twarda pieczęć SS -29 ℃ ~ 200 ℃

Media wysokociśnieniowe i ścierne.

Stellitowa twarda pieczęć Do 425 ℃

Ekstremalna odporność na zużycie.

Typowe scenariusze zastosowań

Cienkie zawory kulowe z kołnierzem ze stali nierdzewnej, dzięki smukłej konstrukcji, wydajnemu przełączaniu i niezawodnemu uszczelnieniu, są szeroko stosowane w systemach rurociągów w różnych gałęziach przemysłu, gdzie przestrzeń instalacyjna i wydajność przełączania mają kluczowe znaczenie.

Żywność i farmaceutyka

Miękkie uszczelnienie 316L + PTFE, smukła konstrukcja dla gęstych linii produkcyjnych.

Petrochemiczny

Uszczelnienie twarde 316 / 316L, klasa 150–600, do rozpuszczalników wysokotemperaturowych i kwaśnej ropy.

Miejskie i budowlane

Uszczelka miękka 304 do systemów zaopatrzenia w wodę, HVAC i wtórnych systemów zaopatrzenia w wodę.

Przemysłowe i morskie

Smukły i lekki do układów hydraulicznych, pneumatycznych i morskich; silna odporność na wibracje.

Nowa energia i moc

Twarde uszczelnienie do wysokotemperaturowych przewodów chłodniczych i parowych w elektrowniach fotowoltaicznych, wiatrowych i elektrowniach.

Instalacja i konserwacja

Punkty instalacji

Uszczelnienie dwukierunkowe; podążaj za strzałką przepływu dla wygody konserwacji; zarezerwować odpowiednią przestrzeń operacyjną.
Oczyścić kołnierze; używać odpowiednich uszczelek; dokręcić śruby na krzyż w 2–3 etapach.
Czysty rurociąg; sprawdź obrót piłki; przetestować siłownik elektryczny przed instalacją.
Powolne zwiększanie ciśnienia, odpowietrzanie, próba ciśnieniowa przez 30 minut przed uruchomieniem.

Punkty konserwacji

Regularna kontrola: sprawdź szczelność, dokręcenie śrub i działanie; smarować trzonek co miesiąc.
W przypadku wystąpienia wycieku wymienić uszczelki, gniazda lub uszczelnienie; odnowić lub wymienić zużyte twarde powierzchnie uszczelniające.
Wyczyść obudowę, nałóż olej antykorozyjny; zwiększają ochronę w środowiskach chlorkowych/solnych.
Nie naprawiać pod ciśnieniem; delikatnie usuwaj zacięcia; bezpiecznie rozwiązywać problemy z siłownikami.
Ustanawiaj zapisy konserwacji na potrzeby zarządzania cyklem życia.

Dlaczego warto wybrać zawory Bolaisi

Zweryfikowany System Jakości

Certyfikowany doGB/T 19001-2016 / ISO 9001:2015międzynarodowy system zarządzania jakością.

Kucie i obróbka w domu

Pełna kontrola procesu od surowca po gotowy zawór w naszej własnej fabryce w Wenzhou.

100% testowane ciśnieniowo

Każdy zawór kulowy z cienkim kołnierzem jest przed dostawą sprawdzany pod względem płaszcza i gniazda.

Wsparcie inżynieryjne

Nasz zespół techniczny pomoże Ci wybrać materiał korpusu, typ uszczelnienia, klasę ciśnienia i uruchomienie.

Pełna gama produktów

Dostarczamy równieżzawory kulowe kołnierzowe ze stali nierdzewnej, zawory kulowe izolowane płaszczemIzawory kulowe ze stali węglowej.

Dostępne OEM i ODM

Obsługiwane są niestandardowe rozmiary, materiały, standardy kołnierzy, elementy uruchamiające i oznaczenia na tabliczkach znamionowych.

Obraz produktu

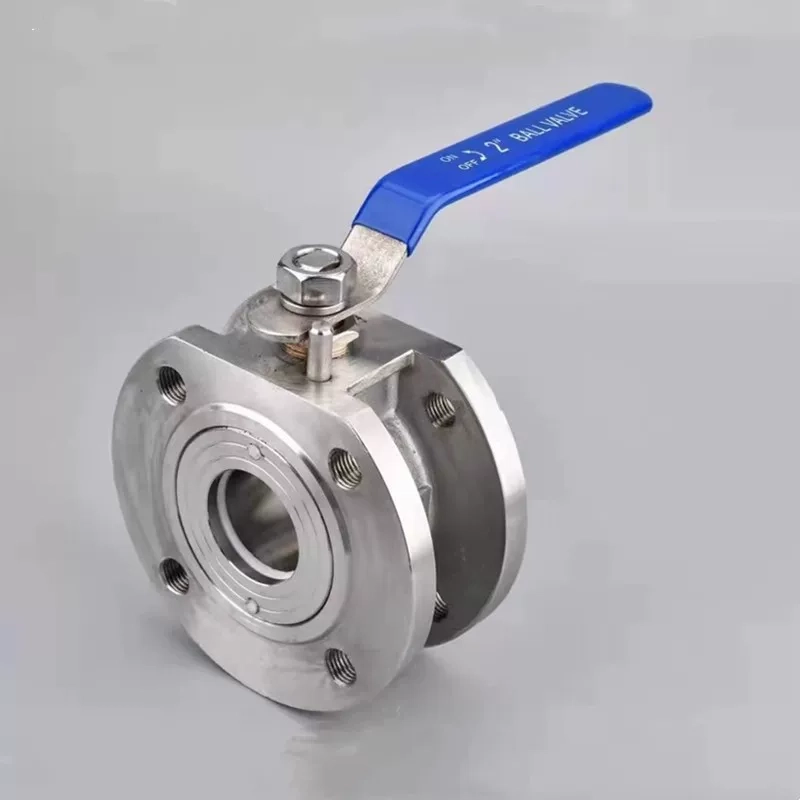

Thin Stainless Steel Flange Ball Valves – Slim Forged Flanged Ball Valve for Space-Limited Pipelines — Zawory kulowe z cienkim kołnierzem ze stali nierdzewnej — DN15–DN200, PN16–PN100 (klasa 150–600), 304/316/316L, wąski kuty korpus.

Często zadawane pytania

Co to jest cienki zawór kulowy z kołnierzem ze stali nierdzewnej?

Jest to kołnierzowy zawór kulowy z smukłym, jednoczęściowym kutym korpusem, który jest o 30–50% cieńszy i 20–40% lżejszy niż konwencjonalne kołnierzowe zawory kulowe. Zapewnia przepływ w pełnym otworze, dwukierunkowe uszczelnienie i szybkie włączanie i wyłączanie pod kątem 90°, dzięki czemu idealnie nadaje się do stosowania w ograniczonych przestrzeniach, gęstych układach rurociągów i lekkim sprzęcie.

Ile miejsca i wagi oszczędza smukła konstrukcja?

W porównaniu ze standardowymi zaworami kulowymi z kołnierzem, smukły kuty korpus jest o 30%–50% cieńszy i 20%–40% lżejszy. Zmniejsza to wymagania dotyczące podpór, upraszcza układ rurociągów i obniża całkowity koszt instalacji – co jest szczególnie cenne w przypadku płoz, systemów morskich i modułowych jednostek procesowych.

Jakie klasy ciśnienia i rozmiary są dostępne?

Produkujemy cienkie zawory kulowe kołnierzowe ze stali nierdzewnej od DN15 do DN200 (NPS 1/2" do 8"), o standardowych średnicach DN25, DN50, DN80 i DN100. Klasy ciśnienia obejmują PN16, PN25, PN40, PN64, PN100 i klasy 150, 300, 600, aby dopasować je do różnych wartości znamionowych rurociągu.

Jaka jest różnica między uszczelką miękką a uszczelką twardą?

Uszczelnienie miękkie wykorzystuje gniazda z PTFE lub FKM do pracy w temperaturach -20℃~180℃ przy zerowym wycieku — idealne do przewodów wodnych, HVAC, spożywczych i ogólnych linii chemicznych. Twarde uszczelnienie wykorzystuje gniazda ze stali nierdzewnej lub stellitu do pracy w temperaturach -29 ℃ ~ 425 ℃ z mediami pod wysokim ciśnieniem i materiałami ściernymi — idealne do zastosowań petrochemicznych, parowych, olejów termicznych i elektrowni.

Czy zawór można zautomatyzować za pomocą siłownika elektrycznego?

Tak. Wszystkie modele akceptują siłowniki elektryczne (włącz/wyłącz lub modulowane, opcjonalnie Modbus) i pneumatyczne za pomocą standardowej podkładki montażowej ISO 5211. Dostępna jest również przekładnia ślimakowa i dźwignia ręczna lub koło ręczne. Zobacz naszeelektryczne zawory kulowe ze stali nierdzewnejw celach informacyjnych.

Czy oferujecie produkcję OEM/ODM?

Tak. Jako bezpośrednia fabryka obsługujemy niestandardowe materiały korpusów (304 / 316 / 316L), typ uszczelnienia (PTFE / FKM / SS / Stellite), standard kołnierza (GB / ANSI / DIN / JIS), sterowanie i branding klienta. Prześlij swój rysunek lub specyfikację, a my odpowiednio wycenimy. Proszęskontaktuj się z namipo szczegóły.

Chcesz zamówić cienkie zawory kulowe kołnierzowe ze stali nierdzewnej?

Prześlij nam swój rozmiar, klasę ciśnienia, standard kołnierza, medium i temperaturę — nasi inżynierowie przekażą rozwiązanie techniczne i wycenę w ciągu 24 godzin.
