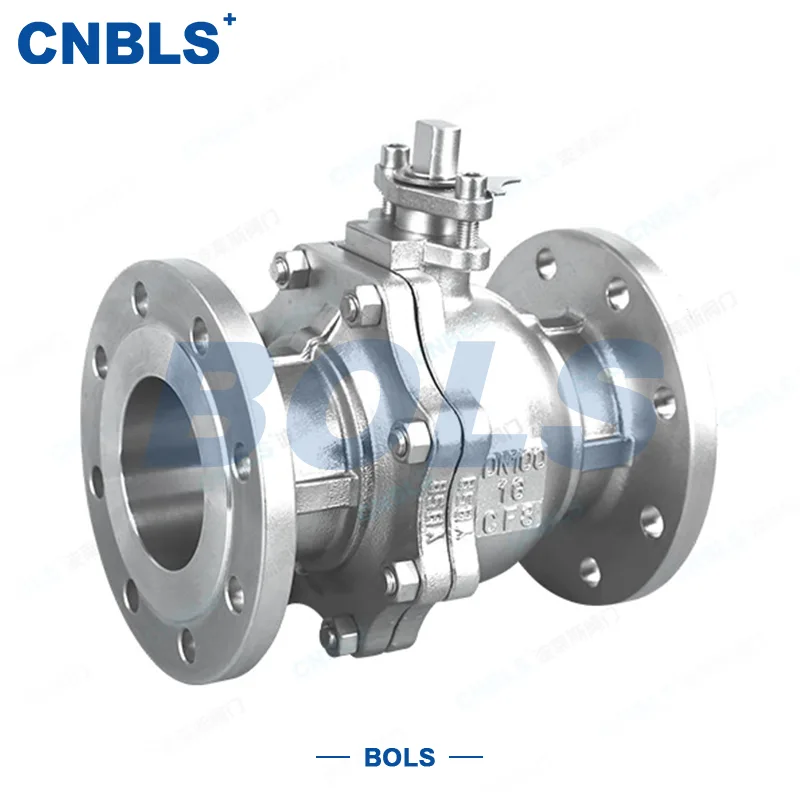

Zawór kulowy kołnierzowy ze stali nierdzewnej

Bolaisi Valve Co., Ltd. to wyspecjalizowana marka zaworów z prawie dwudziestoletnim doświadczeniem w kontroli płynów przemysłowych. Zlokalizowana w Wenzhou w Zhejiang – znanej jako „chińska stolica pomp i zaworów” – firma koncentruje się na produkcji szerokiej gamy zaworów ze stali nierdzewnej. Bolaisi Valve realizuje strategię rynkową z najwyższej półki, unikając produktów niskiej jakości. Zawory kulowe z kołnierzem ze stali nierdzewnej są produkowane w procesie odlewania zolu krzemionkowego, a korpusy zaworów poddawane są wtórnemu piaskowaniu. Jako niezawodny dostawca systemów rurociągów do cieczy, firma stosuje rygorystyczny system kontroli jakości; każdy zawór przechodzi wiele symulowanych testów przed opuszczeniem fabryki, obejmujących wszystko, od analizy surowców i obróbki po montaż uszczelnień i podwójne testy ciśnieniowe (hydrostatyczne i pneumatyczne). Dzięki szerokiemu doświadczeniu w produkcji zaworów kulowych pływających ze stali nierdzewnej, firma specjalizuje się w zaworach charakteryzujących się niskimi oporami przepływu, zerowymi wyciekami i łatwością konserwacji. Wszystkie wskaźniki wydajności — w tym ciśnienie, temperatura i możliwości uszczelnienia — pochodzą z rzeczywistych warunków pracy rurociągu, co zapewnia dokładne specyfikacje bez zawyżonych wartości znamionowych.

Testowanie wydajności w rzeczywistych warunkach pracy

1. Testowanie cyrkulacji rurociągu

·Czas trwania testu: Ciągłe testy obciążenia cyrkulacyjnego (wodą, olejem lub parą) trwające kilka godzin.

·Scenariusze testowe: Rurociągi transportu chemicznego, miejskie sieci wodociągowe i kanalizacyjne, rurociągi gazowe, rurociągi wodno-parowe w elektrowniach oraz systemy płynów w metalurgii i papiernictwie.

· Kompatybilne media: świeża woda, produkty naftowe, gaz ziemny, para o wysokiej temperaturze i lekko żrące płyny.

·Kluczowy wniosek: W przypadku zaworów odcinających rurociągi przemysłowe najważniejsza jest niezawodność uszczelnienia, duża przepustowość (duży otwór) i kompatybilność z siłownikiem; ten kołnierzowy zawór kulowy został zaprojektowany specjalnie z myślą o zapewnieniu niskiego oporu przepływu i możliwości szybkiego otwierania/zamykania.

2. Badania porównawcze konstrukcji uszczelniających z pływającymi kulami

30-dniowy test ciśnienia cyklicznego w wysokiej/niskiej temperaturze porównujący standardowy, podstawowy zawór kulowy kołnierzowy z kołnierzowym zaworem kulowym ze stali nierdzewnej zgodnym z Bolaisi GB:

·Podstawowy zawór kulowy kołnierzowy: Gniazdo podatne na zużycie i wycieki po długotrwałym narażeniu na przepływ mediów; niestandardowe wymiary kołnierzy niekompatybilne z głównymi rurociągami przemysłowymi; obsługuje tylko obsługę ręczną.

·Zawór kulowy kołnierzowy zgodny z normą Bolaisi GB: Zawiera pływającą kulę z dwukierunkowym samozaciskowym uszczelnieniem; integralność uszczelnienia pozostaje stabilna po cyklach termicznych; znormalizowane wymiary kołnierzy GB zapewniają szeroką kompatybilność; Korpus zaworu pozwala na bezpośredni montaż przekładni ślimakowej, siłowników pneumatycznych lub elektrycznych do automatycznego sterowania.

Kluczowe zalety konstrukcyjne:

1. Prosta ścieżka przepływu pływającej kuli: Konstrukcja z pełnym przelotem minimalizuje opory przepływu, zapewniając płynny przepływ medium i zapobiegając zatykaniu się na skutek gromadzenia się zanieczyszczeń.

2. Połączenie kołnierzowe zgodne ze standardem GB: Znormalizowana konfiguracja otworów na śruby zapewnia zgodność z głównymi rurociągami przemysłowymi i ułatwia montaż, demontaż i konserwację.

3. Konstrukcja trzpienia kompatybilna z wieloma siłownikami: Standardowy przedłużony trzpień umożliwia bezpośrednie podłączenie uchwytów, przekładni ślimakowych lub siłowników pneumatycznych/elektrycznych.

4. Dwukierunkowe uszczelnienie ciśnieniowe: Zapewnia szczelne uszczelnienie niezależnie od kierunku przepływu, dzięki czemu nadaje się do rurociągów z przepływem do przodu i do tyłu.

3. Testowanie wydajności uszczelnienia dla mediów o wysokiej i niskiej temperaturze

Zawór przechodzi symulowane testy szczelności dla dwóch różnych warunków pracy: płynów o temperaturze otoczenia i pary o wysokiej temperaturze:

·Parametry testu stanu miękkiego uszczelnienia: Temperatura medium ≤150°C; ciągły obieg wody, gazu i ropy przez 720 godzin. Wyniki testu: Brak zużycia gniazda PTFE; zerowy wyciek wewnętrzny podczas próby ciśnieniowej gazoszczelności; nadaje się do czystej wody, gazu i oleju o temperaturze otoczenia (bez cząstek).

·Parametry testu stanu wzmocnionego uszczelnienia: Temperatura medium ≤200°C; ciągłe badania z użyciem pary o wysokiej temperaturze i mediów zawierających śladowe zanieczyszczenia. Wyniki testów: Wzmocnione powierzchnie uszczelniające są odporne na erozję w wysokiej temperaturze i uderzenia cząstek; brak wewnętrznych i zewnętrznych wycieków w warunkach wysokiej temperatury.

Rozwiązanie uszczelniające o podwójnej kompatybilności obejmuje zdecydowaną większość zastosowań płynów przemysłowych. Pojedynczy korpus zaworu można wyposażyć w odpowiednie uszczelnienie dostosowane do temperatury medium, co pozwala jednemu zaworowi obsługiwać wiele warunków pracy i zmniejsza koszty zaopatrzenia i zapasów dla przedsiębiorstw.

Scenariusze zastosowań

Przemysł Chemiczny

Transport płynów kwaśnych/zasadowych, rurociągi surowców chemicznych, rurociągi reaktorów oraz systemy wodociągowo-odwadniające w parkach chemicznych; odporne na korozję zawory kulowe z kołnierzem ze stali nierdzewnej obsługują różne media korozyjne i zapewniają szybkie odcięcie.

Przemysł naftowy i gazowy

Rurociągi na polach naftowych, sieci przesyłowe gazu, urządzenia do separacji ropy i gazu oraz rurociągi naftowe; charakteryzuje się odpornością na wysokie ciśnienie i integralnością uszczelnienia, nadaje się do warunków od średniego do wysokiego ciśnienia i bezpieczną izolacją cieczy.

Uzdatnianie wody i ochrona środowiska

Projekty wodociągów miejskich, rurociągów oczyszczalni ścieków, urządzeń do uzdatniania wody, systemów wody odzyskanej i odprowadzania wód deszczowych; Zawory kulowe kołnierzowe ze stali nierdzewnej o dużej średnicy ułatwiają kontrolę przepływu w rozległych sieciach rurociągów.

Przemysł farmaceutyczny i spożywczy

Linie wody oczyszczonej farmaceutycznej, linie płynów do przetwarzania żywności oraz systemy do produkcji/transportu napojów; Materiały sanitarne zapewniają czystość i czystość, spełniając standardy czystej produkcji.

HVAC i energia cieplna

Sieci centralnej klimatyzacji, rurociągi ciepłownicze budynków mieszkalnych, sieci przesyłowe energii cieplnej i zawory kotłowni; odporność na wysoką temperaturę sprawia, że ​​nadają się do zastosowań z gorącą wodą i parą.

Moc i Nowa Energia

Systemy wody obiegowej w elektrowniach, linie płynów do nowych urządzeń energetycznych, rurociągi systemów magazynowania energii i przemysłowe linie wody chłodzącej; zapewnia stabilną i trwałą pracę. Budownictwo Miejskie

Główne rurociągi dla kompleksów budynków, modernizacje sieci miejskich, rurociągi przemysłowe dla fabryk oraz systemy zaopatrzenia w wodę i odprowadzania wody do obiektów wielkogabarytowych; posiada bezpieczne połączenia kołnierzowe ułatwiające przyszłą konserwację i demontaż.

Przemysł morski i offshore

Zaopatrzenie i odwadnianie statku w wodę, rurociągi cieczy ładowniczej i linie przesyłowe platform morskich; odporne na wibracje i korozję, przeznaczone do wymagających środowisk zewnętrznych.

Specyfikacje produktu

1. Marka/Model: Bolaisi Q41F/W-10P/16P/25P/40P/64P

2. Materiał korpusu: stal nierdzewna; odporny na korozję i erozję, odpowiedni do długotrwałej pracy z płynami przemysłowymi

3. Średnica nominalna: DN15–DN400 (obejmuje wszystko, od małych odgałęzień po sieci przemysłowe; istnieje możliwość dostosowania)

4. Typ uszczelnienia: miękka uszczelka PTFE / wzmocniona uszczelka wysokotemperaturowa

5. Ciśnienie znamionowe: dostępnych jest wiele opcji (PN10/16/25/40/64)

6. Kierunek przepływu: przepływ dwukierunkowy; samouszczelniająca się pływająca kula

7. Typ połączenia: standardowe połączenie kołnierzowe GB; zgodne z uniwersalnymi normami wymiarowymi kołnierzy

8. Typ zaworu: Pływająca kula, konstrukcja prosta

9. Obowiązujące media: świeża woda, ropa naftowa, gaz ziemny, para wysokotemperaturowa, płyny lekko żrące

10. Temperatura pracy: miękkie uszczelnienie ≤150°C; twarde uszczelnienie ≤280°C

11. Uruchomienie: Standardowa obsługa ręczna; kompatybilne z przekładnią ślimakową, siłownikami pneumatycznymi, elektrycznymi lub hydraulicznymi

12. Działanie: Trzpień obraca kulę o 90° w celu pełnego otwarcia/zamknięcia; niskie opory przepływu i szybkie działanie

Kluczowe zalety

1. Zweryfikowana wydajność: Testy w świecie rzeczywistym potwierdzają specyfikacje; szczelność, odporność na ciepło i wytrzymałość ciśnieniowa zostały potwierdzone w trakcie 720 godzin testów cyklicznych rurociągów — bez zawyżonych wartości znamionowych.

2. Szeroki asortyment: Pełny zakres rozmiarów (DN15–DN400) i ciśnień znamionowych (PN10–PN64). Obsługuje wiele wartości ciśnienia; jedna linia produktów pasuje do rurociągów przemysłowych o różnych rozmiarach;

3. Elastyczne opcje napędu umożliwiające łatwą modernizację automatyki: Posiada standardowy wydłużony trzpień – eliminujący potrzebę stosowania wsporników adaptera – umożliwiający szybką instalację różnych siłowników w celu umożliwienia zdalnego sterowania;

4. Konstrukcja pływającej kuli z dwukierunkowym uszczelnieniem zapewniającym szczelność: zapewnia szczelne uszczelnienie niezależnie od kierunku przepływu, zapewniając wysoki poziom bezpieczeństwa w przypadku mediów niebezpiecznych, takich jak ropa naftowa, gaz i gaz opałowy;

5. Znormalizowane kołnierze GB zapewniające dużą wszechstronność: Jednolite wymiary otworów na śruby w kołnierzu umożliwiają bezpośrednie połączenie podczas modernizacji rurociągów bez konieczności dodatkowej obróbki;

6. Rygorystyczne kontrole jakości w fabryce zapewniają stałą jakość: obejmują wykrywanie wad korpusu ze stali nierdzewnej i podwójne testy ciśnienia hydrostatycznego/pneumatycznego; eliminuje wady, takie jak dziury po piasku lub wycieki przed wysyłką, zapewniając dłuższą żywotność.

Dlaczego warto wybrać zawory kulowe kołnierzowe ze stali nierdzewnej Bolaisi?

Szukasz kulowego zaworu odcinającego ze stali nierdzewnej, który obsługuje różne media i ciśnienia, jednocześnie wspierając modernizację automatyki? Wybierz kołnierzowy zawór kulowy ze stali nierdzewnej Bolaisi Q41F/W — oparty na dojrzałych procesach odlewania i obróbki stali nierdzewnej, potwierdzony wielogodzinnymi testami rurociągów w rzeczywistych warunkach w różnych warunkach i gwarantowany przez kompleksową kontrolę jakości. Dlaczego warto wybrać Bolaisi:

Ponad 20 lat doświadczenia w produkcji zaworów

Dzięki ponad dwudziestoletniemu zaangażowaniu w branżę zaworów posiadamy wiedzę i możliwości produkcyjne umożliwiające dostarczanie wysokiej jakości rozwiązań zaworowych.

Ścisła kontrola jakości

Od zakupu surowców po końcową dostawę, wdrażamy rygorystyczne kontrole jakości w całym procesie produkcyjnym, aby zapewnić stabilną wydajność i długą żywotność.

Profesjonalne usługi dostosowywania

Oferujemy produkcję zaworów na zamówienie w oparciu o rysunki klientów, próbki i specyficzne wymagania aplikacji, aby sprostać różnorodnym potrzebom różnych projektów.

Zaawansowane możliwości produkcyjne

Wspierani przez profesjonalne zakłady produkcyjne i doświadczony zespół techniczny, zapewniamy wysoką wydajność produkcji i stabilne możliwości dostaw.

Zaufany globalny dostawca

Naszym zaworom cieszą się zaufanie klientów na całym świecie, są one eksportowane do wielu krajów i regionów oraz wspierane przez długoterminowe, stabilne partnerstwa z klientami na całym świecie.

Kompleksowa obsługa klienta

Zapewniamy profesjonalne wsparcie i serwis przez cały czas trwania partnerstwa, obejmujący wszystko, od zapytań o produkty i zatwierdzenia próbek, po śledzenie postępu produkcji i obsługę posprzedażną.

Często zadawane pytania

P1: Czy ten zawór kulowy z kołnierzem ze stali nierdzewnej może regulować przepływ? Czy można go używać w pozycji półotwartej przez dłuższy czas?

Odp.: Ten produkt jest przeznaczony przede wszystkim do włączania/wyłączania i może obsługiwać krótkoterminową regulację przepływu; nie zaleca się jednak długotrwałej pracy w stanie częściowo otwartym, gdyż długotrwałe dławienie przyspiesza erozję i zużycie powierzchni uszczelniających, skracając tym samym żywotność zaworu. W celu precyzyjnej kontroli przepływu zaleca się zawór kulowy regulacyjny z portem V.

P2: Jaki typ uszczelnienia należy wybrać do zastosowań z parą wysokotemperaturową (150°C/200°C)?

Odp.: Do czystej wody, oleju lub standardowej pary o temperaturach ≤150°C odpowiednia jest standardowa miękka uszczelka z PTFE (Teflon). W przypadku pary o wysokiej temperaturze zbliżającej się do 200°C zaleca się twarde uszczelnienie odporne na wysokie temperatury, aby zapobiec awariom lub wyciekom spowodowanym zmiękczeniem standardowych uszczelek PTFE w wysokich temperaturach.

P3: Czy korpus zaworu ze stali nierdzewnej 304 można stosować z mediami zawierającymi jony chlorkowe lub wodę morską?

Odp.: Standardowy korpus zaworu 304 nadaje się tylko do czystej wody lub oleju o niskiej zawartości jonów chlorkowych. W środowiskach korozyjnych o dużej zawartości jonów chlorkowych, takich jak woda morska lub procesy trawienia, wymagany jest korpus zaworu ze stali nierdzewnej 316 lub 316L, aby skutecznie przeciwstawić się korozji wżerowej wywołanej chlorkami.

P4: Jak należy postępować z niewielkim wyciekiem trzpienia? Czy konieczny jest demontaż całego zaworu?

Odp.: Nie ma potrzeby demontażu zaworu z rurociągu; problem można szybko rozwiązać, po prostu zdejmując górny dławik i wymieniając wewnętrzną uszczelkę uszczelnienia. Proces ten jest prosty i minimalizuje przestoje związane z konserwacją.

P5: Czy w zaworach ręcznych można zamontować siłowniki pneumatyczne lub elektryczne?

O: Tak. Korpus zaworu ma uniwersalną konstrukcję z przedłużonym trzpieniem, co pozwala na modernizację automatyki poprzez proste podłączenie siłownika z odpowiednim momentem obrotowym — nie jest wymagana wymiana korpusu zaworu ani modyfikacja rurociągu.

P6: Czy kołnierze o różnych wartościach ciśnienia (PN16, PN25, PN40) mogą być stosowane zamiennie?

Odp.: Nie zaleca się ich mieszania. Kołnierze o różnych wartościach ciśnienia różnią się grubością, średnicą otworów na śruby i standardami nośności; ich mieszanie stwarza ryzyko dla bezpieczeństwa, takie jak wyciek pod wysokim ciśnieniem lub deformacja kołnierza. Wybór musi odpowiadać ciśnieniu projektowemu rurociągu.

P7: Jak często należy konserwować zawór? Czy części eksploatacyjne wymagają okresowej wymiany?

Odp.: W przypadku standardowych warunków pracy z czystą wodą lub olejem w temperaturze otoczenia wystarczy kontrola raz w roku. W przypadku zastosowań wymagających wysokiej temperatury, gazów lub mediów korozyjnych inspekcje należy przeprowadzać co sześć miesięcy. Jeżeli dławnica uszczelniająca i gniazdo zaworu nie wykazują oznak zużycia lub wycieków, można je nadal stosować; wymiana części eksploatacyjnych jest konieczna tylko w przypadku wystąpienia wycieków, co eliminuje potrzebę obowiązkowej okresowej wymiany.

P8: Co należy zrobić, jeśli obsługa zaworów o dużej średnicy (DN300, DN350) jest trudna?

Odp.: W przypadku rurociągów o dużej średnicy zaleca się wyposażenie zaworów w mechanizm przekładni ślimakowej w celu znacznego zmniejszenia roboczego momentu obrotowego; w przypadku zastosowań zautomatyzowanych można zainstalować siłowniki pneumatyczne lub elektryczne, aby umożliwić zdalną obsługę jednym dotknięciem, eliminując potrzebę ręcznej obsługi.
