Teleskopowe zawory motylkowe ze stali nierdzewnej z uszczelnieniem metalowym

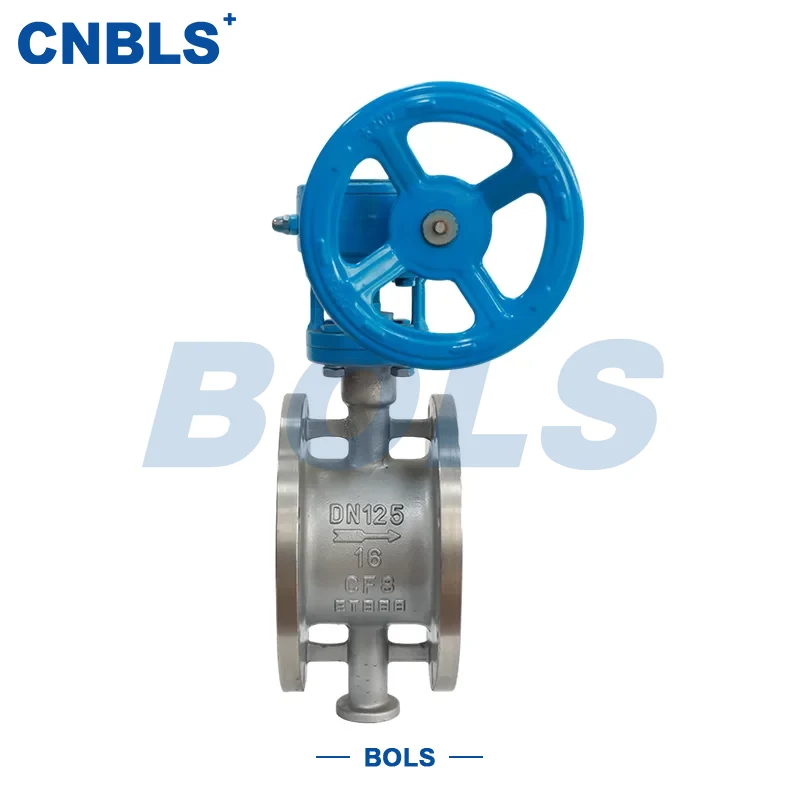

Teleskopowy zawór motylkowy SD343H ze stali nierdzewnej z uszczelnieniem metalowym to średniej i dużej wielkości zawór sterujący rurociągiem, łączący konstrukcję z potrójnym przesunięciem, metalowe uszczelnienie twarde, osiową kompensację teleskopową i napęd z przekładnią ślimakową. Cały korpus zaworu jest wykonany ze stali nierdzewnej (stal nierdzewna duplex 304/316/304L/316L/2205 itp.), dzięki czemu nadaje się do stosowania w środowiskach o wysokiej temperaturze, wysokim ciśnieniu i środowisku o wysokiej korozyjności.

Napędzany mechanizmem przekładni ślimakowej obracającym trzpień zaworu, zawór napędza dysk, aby zakończyć otwieranie, zamykanie lub regulację, zapewniając niezawodne odcięcie i kontrolę przepływu mediów. Korpus zaworu posiada wbudowaną teleskopową konstrukcję kompensacyjną, która może kompensować przemieszczenia osiowe spowodowane różnicami temperatur w rurociągach bez konieczności stosowania dodatkowych kompensatorów, skutecznie zmniejszając ryzyko koncentracji naprężeń w systemie.

Dzięki stabilnej konstrukcji konstrukcyjnej i niezawodnemu uszczelnieniu metalu, teleskopowe zawory motylkowe ze stali nierdzewnej z uszczelnieniem metalowym są powszechnie stosowane w przemysłowych systemach rurociągów o złożonych warunkach pracy, częstych zmianach temperatury lub długich rurociągach.

Opis struktury i zasady działania

1. Projekt konstrukcji z potrójnym przesunięciem

Zawór wykorzystuje sprawdzoną konstrukcję przepustnicy z potrójnym przesunięciem z serii SD343. Dzięki konstrukcji z potrójnym przesunięciem płytka może szybko odłączyć się od gniazda zaworu w początkowej fazie otwierania i osiągnąć liniową kompresję dopiero w końcowej fazie zamykania, zapewniając następujące korzyści:

● Niskie tarcie podczas otwierania i zamykania

● Minimalne zużycie powierzchni uszczelniającej

● Stabilny moment otwierania/zamykania i długa żywotność

Struktura ta jest szczególnie odpowiednia do zastosowań z twardymi uszczelnieniami metalowymi, utrzymując niezawodne działanie uszczelniające nawet w warunkach wysokiej temperatury i wysokiego ciśnienia.

2. Metalowy system twardego uszczelnienia

Zarówno gniazda zaworu, jak i powierzchnie uszczelniające tarczy są precyzyjnie obrobione i szlifowane z materiałów metalowych, dostępne w dwóch opcjach: uszczelnienie korpusu ze stali nierdzewnej lub konstrukcja spawana metodą stellitu 6. Zawiera:

● Odporność na wysokie temperatury i udary ciśnieniowe

● Doskonała odporność na erozję i zużycie w przypadku mediów zawierających cząstki stałe

● Przydatność do częstych operacji otwierania i zamykania

Metalowa konstrukcja z twardym uszczelnieniem zapewnia, że ​​zawór utrzymuje stabilną skuteczność uszczelnienia w parze o wysokiej temperaturze, gazach spalinowych i mediach zawierających cząstki stałe.

3. Teleskopowa konstrukcja kompensacyjna

Zawór wyposażony jest w wbudowany osiowy mechanizm teleskopowy, który może swobodnie rozszerzać się i kurczyć w określonym zakresie w celu kompensacji przemieszczeń spowodowanych rozszerzalnością cieplną i kurczeniem rurociągów:

● Zakres rozszerzania/kurczenia różni się w zależności od średnicy nominalnej

● Skutecznie zmniejsza naprężenia połączenia kołnierzowego

● Zwiększa ogólne bezpieczeństwo systemu

Konstrukcja ta jest szczególnie istotna w przypadku sieci rurociągów ciepłowniczych, rurociągów przesyłowych na duże odległości oraz systemów o znacznych wahaniach temperatury.

4. Mechanizm napędowy z przekładnią ślimakową

Zawór jest standardowo wyposażony w przekładnię ślimakową, połączoną z pokrętłem ręcznym do obsługi, oferującym następujące właściwości:

● Duże przełożenie przekładni umożliwiające łatwe otwieranie i zamykanie

● Umożliwia precyzyjną regulację przepływu

● Doskonała skuteczność samoblokowania zapewniająca stabilną pracę

W zastosowaniach o dużej średnicy lub pod wysokim ciśnieniem przekładnia ślimakowa może skutecznie zmniejszyć obciążenie operacyjne i poprawić bezpieczeństwo operacyjne na miejscu.

Kluczowe cechy produktu

● Konstrukcja wykonana w całości ze stali nierdzewnej zapewniająca stabilną odporność na korozję

● Konstrukcja z potrójnym przesunięciem zapewnia niski moment otwierania/zamykania i minimalne zużycie

● Twarde uszczelnienie metalowe nadaje się do mediów wysokotemperaturowych i pod wysokim ciśnieniem

● Wbudowana teleskopowa funkcja kompensacji korpusu zaworu zmniejsza naprężenia w rurociągu

● Połączenie kołnierzowe umożliwia wygodną instalację i konserwację

● Przekładnia ślimakowa zapewnia płynną i niezawodną pracę

Teleskopowe zawory motylkowe ze stali nierdzewnej z metalową uszczelką równoważą niezawodność uszczelnienia i stabilność strukturalną w złożonych warunkach pracy, dzięki czemu idealnie nadają się do długotrwałych systemów ciągłej pracy.

Typowe zastosowania

Parametry techniczne

Opis konfiguracji materiału

Zalecenia dotyczące wyboru i użytkowania

Wybierając teleskopowe zawory motylkowe ze stali nierdzewnej z uszczelnieniem metalowym, należy zwrócić uwagę na następujące kluczowe czynniki:

1. Charakterystyka średnia: Wybierz odpowiednią stal nierdzewną i materiały uszczelniające w oparciu o średnią korozyjność i zawartość cząstek.

2. Ciśnienie i temperatura: Dopasuj ciśnienie projektowe i zachowaj odpowiednie marginesy bezpieczeństwa.

3. Przemieszczenie rurociągu: Upewnić się, że zakres kompensacji teleskopowej zaworu przekracza rzeczywiste przemieszczenie osiowe rurociągu.

4. Normy dotyczące kołnierzy: Sprawdź zgodność z obowiązującymi na miejscu normami dotyczącymi kołnierzy rurociągów.

5. Metoda działania: W przypadku zastosowań o dużej średnicy lub pod wysokim ciśnieniem należy priorytetowo traktować mechanizmy przekładni ślimakowych o wysokich przełożeniach.

Streszczenie

Integrując skuteczność uszczelnienia, kompensację przemieszczenia i stabilność działania w jednym zespole zaworowym, ta seria produktów zmniejsza liczbę akcesoriów systemowych i poprawia ogólną niezawodność systemów rurociągów.

W scenariuszach przemysłowych obejmujących średnio-wysokie ciśnienie, wysokie temperatury i znaczne przemieszczenia rurociągu, teleskopowe zawory motylkowe ze stali nierdzewnej z uszczelnieniem metalowym utrzymują stabilną, długoterminową pracę, zmniejszają częstotliwość konserwacji i dobrze nadają się do długotrwałego użytkowania i wdrażania na dużą skalę w projektach inżynieryjnych.
