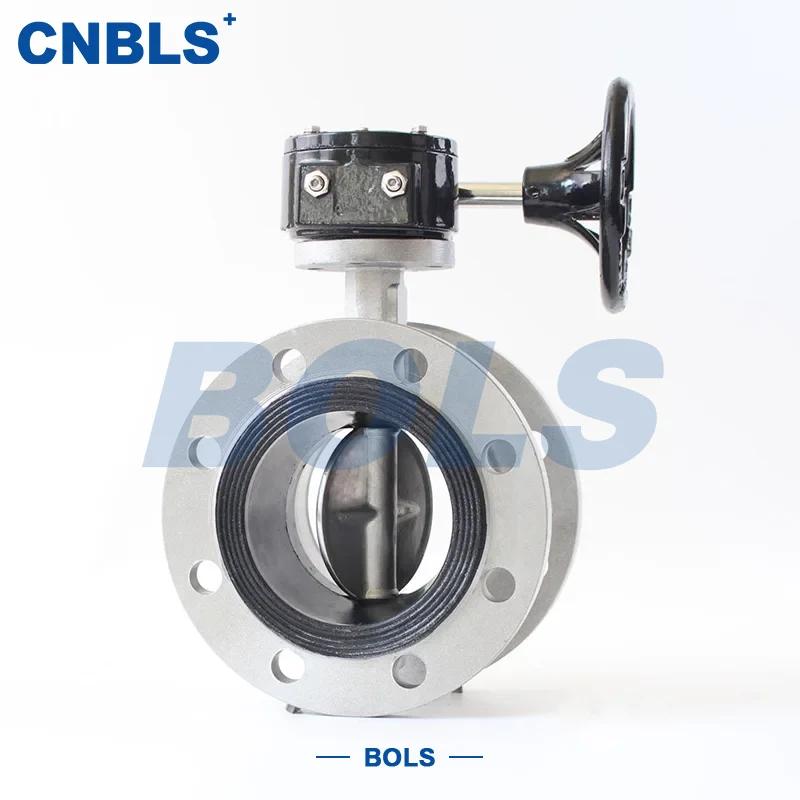

Metalowe, uszczelnione zawory motylkowe ze stali nierdzewnej napędzane przekładnią ślimakową

Metalowa, twardo uszczelniona przepustnica ze stali nierdzewnej D373H, napędzana przekładnią ślimakową, jest przemysłową przepustnicą zaprojektowaną do pracy w średnich i wysokich ciśnieniach, wysokich temperaturach i złożonych średnich warunkach pracy. Przyjmując konstrukcję z potrójnym przesunięciem serii D373, w połączeniu z przekładnią ślimakową i połączeniem typu waflowego, zawór zapewnia niezawodność uszczelnienia, jednocześnie równoważąc przestrzeń montażową i stabilność operacyjną.

W produkcie zastosowano stal nierdzewną (304, 316, 304L, 316L, 2205 duplex itp.) jako główny materiał, a para uszczelniająca przyjmuje metalową, twardo uszczelnioną strukturę, która może dostosować się do warunków pracy, takich jak wysoka temperatura, media zawierające cząstki i żrące przez długi czas. Napędzany kołem ręcznym z przekładnią ślimakową, umożliwia płynne otwieranie/zamykanie oraz precyzyjną regulację zaworu i jest szczególnie odpowiedni do systemów rurociągów średniego i dużego kalibru (DN ≥ 200 mm).

W branżach takich jak petrochemia, energia elektryczna, metalurgia, przemysł chemiczny węgla i uzdatnianie wody, te metalowe zawory motylkowe z twardą uszczelką i przekładnią ślimakową ze stali nierdzewnej są często używane do odcinania lub regulacji kluczowych odcinków rurociągów i są szczególnie odpowiednie dla systemów o wysokich wymaganiach w zakresie bezpieczeństwa i stabilności.

Cechy konstrukcyjne i projektowe

1. Mocno uszczelniona metalowa konstrukcja z potrójnym przesunięciem

Zawór ma konstrukcję z potrójnym przesunięciem, która umożliwia szybkie odłączenie dysku motylkowego od gniazda zaworu podczas otwierania i zamykania, zmniejszając tarcie na powierzchni uszczelniającej:

● Niższy moment otwierania i zamykania

● Wyraźnie zmniejszone zużycie powierzchni uszczelniającej

● Brak skłonności do zatarcia w warunkach wysokiej temperatury

Konstrukcja uszczelniająca typu metal-metal składa się z metalowych gniazd zaworów i tarcz motylkowych, które są precyzyjnie obrobione i docierane w celu utrzymania stabilnego uszczelnienia w warunkach wysokiej temperatury i wysokiego ciśnienia.

2. Konstrukcja korpusu zaworu typu płytkowego

Korpus zaworu jest integralnie odlany ze stali nierdzewnej, a struktura połączenia typu płytkowego ma następujące cechy:

● Nie jest wymagany niezależny kołnierz, zwarta konstrukcja

● Mała grubość instalacji, oszczędzająca miejsce na rurociągu

● Kompatybilny ze standardowymi systemami kołnierzowymi GB/ANSI

● Ułatwia renowację i wymianę konserwacyjną istniejących rurociągów

Taka konstrukcja może skutecznie zmniejszyć całkowitą masę i koszty instalacji w systemach średniego i dużego kalibru.

3. Mechanizm przekładni ślimakowej

Przekładnia ślimakowa jest jedną z podstawowych metod działania zaworu, mającą następujące zalety:

● Duże przełożenie, praca oszczędzająca pracę

● Stabilny proces otwierania i zamykania, umożliwiający precyzyjną regulację

● Doskonała skuteczność samoblokowania, niezawodne pozycjonowanie

● Nadaje się do regulacji wysokiej częstotliwości i warunków pracy z wysokim momentem obrotowym

W systemach o średnicy DN≥200 mm lub warunkach wysokiego ciśnienia przekładnia ślimakowa może znacznie poprawić bezpieczeństwo operacyjne i sterowność, co jest ważnym powodem, dla którego szeroko stosowane są te metalowe, uszczelnione zawory motylkowe napędzane przekładnią ślimakową ze stali nierdzewnej.

Parametry techniczne

Instrukcje konfiguracji materiału dla stali nierdzewnej

Materiały głównych elementów przenoszących nacisk

Rozsądna kombinacja materiałów może skutecznie wydłużyć żywotność zaworu, co jest również kluczowym czynnikiem przy wyborze inżyniera.

Aplikacje

Ta seria zaworów jest stosowana głównie w następujących warunkach pracy i branżach:

● Przemysł petrochemiczny: rurociągi do wysokotemperaturowych produktów naftowych i mediów korozyjnych

● System zasilania: układy pary głównej i pary przegrzanej

● Przemysł metalurgiczny: spaliny wysokotemperaturowe i gazy zawierające pyły

● Przemysł węglowo-chemiczny: gaz syntezowy i media zawierające siarkę

● Uzdatnianie wody: woda o wysokiej temperaturze i przemysłowa woda obiegowa

W takich scenariuszach te metalowe zawory motylkowe z twardą uszczelką i przekładnią ślimakową ze stali nierdzewnej zwykle wykonują kluczowe zadania odcinające lub regulacyjne, gdzie wymagana jest wysoka niezawodność.

Uwagi dotyczące wyboru i użytkowania

1. Wybierz odpowiednie materiały ze stali nierdzewnej, takie jak 304/316/2205, zgodnie ze średnią korozyjnością.

2.Upewnij się, że wytrzymałość śrub odpowiada grubości kołnierza konstrukcji typu płytkowego.

3.Zwróć uwagę na odporność temperaturową smaru w przekładni ślimakowej w warunkach pracy w wysokiej temperaturze.

4. W przypadku mediów zawierających cząstki należy preferować rozwiązanie z tarczą motylkową z napawaniem stopu stellitu.

Streszczenie

Zawór motylkowy z twardą uszczelką, napędzany przekładnią ślimakową D373H ze stali nierdzewnej, został zoptymalizowany pod względem konstrukcji, konfiguracji materiałów i trybu przekładni dla średnio-wysokich ciśnień, wysokich temperatur i złożonych średnich warunków pracy. Stabilne uszczelnienie, niezawodne właściwości operacyjne i kompaktowy sposób montażu sprawiają, że te metalowe zawory motylkowe z twardą uszczelką ze stali nierdzewnej i przekładnią ślimakową są jednym z powszechnie stosowanych typów zaworów w systemach rurociągów w wielu gałęziach przemysłu.
