Przekładnia ślimakowa z kołnierzem typu Metalowe zawory motylkowe z twardą uszczelką

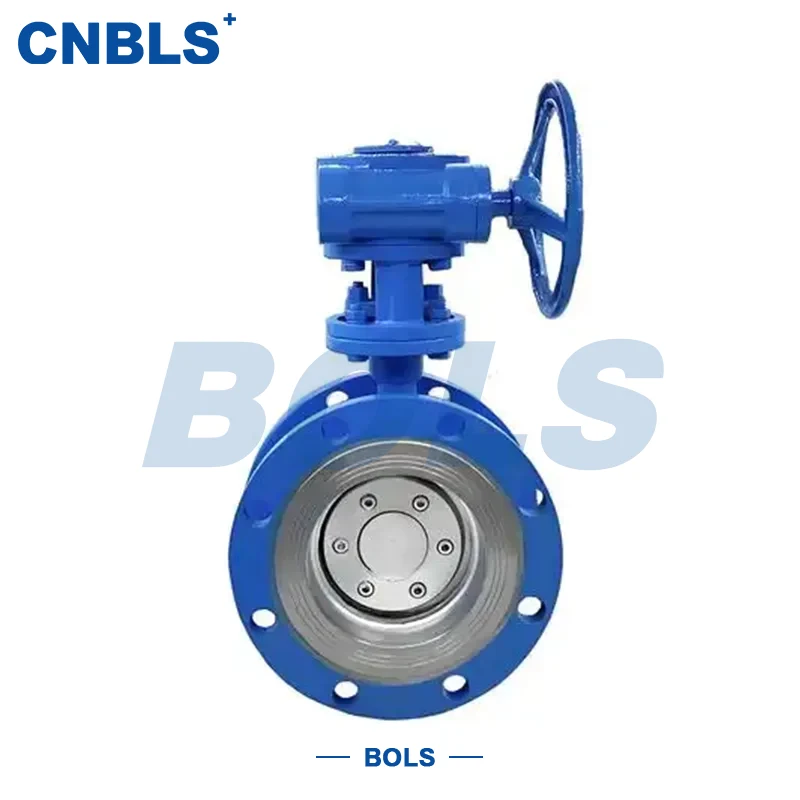

Zawór motylkowy ze stali nierdzewnej D343H z przekładnią ślimakową i kołnierzem, z metalowym twardym uszczelnieniem, jest przepustnicą klasy przemysłowej, opracowaną do pracy w wysokich temperaturach, pod wysokim ciśnieniem i w złożonych warunkach mediów. Wyposażony w konstrukcję z potrójnym przesunięciem, połączenie kołnierzowe i siłownik z przekładnią ślimakową, zapewnia niezawodne uszczelnienie przy jednoczesnym zachowaniu niskiego momentu obrotowego i stabilnej wydajności dławienia.

Jako przepustnice z kołnierzem z przekładnią ślimakową i metalowym uszczelnieniem twardym, ich elementy przenoszące ciśnienie są wykonane głównie ze stali nierdzewnej w połączeniu z metalową konstrukcją z twardym uszczelnieniem. Zapewnia to stabilne uszczelnienie i wytrzymałość konstrukcyjną nawet w przypadku długotrwałej pracy w wysokiej temperaturze, erozji cząstek i częstych cykli, dzięki czemu nadaje się do systemów przemysłowych o wysokich wymaganiach w zakresie bezpieczeństwa i trwałości.

Projekt konstrukcyjny i zasada działania

Konstrukcja z potrójnym przesunięciem

Zawór posiada przesunięcia osiowe, promieniowe i kątowe, co pozwala na szybkie odłączenie dysku od gniazda podczas pracy. Pozwala to uniknąć tarcia ślizgowego pomiędzy metalowymi powierzchniami uszczelniającymi, znacznie zmniejszając zużycie i wydłużając żywotność. Na końcowym etapie zamykania mimośrodowa geometria zapewnia niezawodną kompresję metalu do metalu, zapewniając stabilne uszczelnienie.

Uruchomienie przekładni ślimakowej

Przekładnia ślimakowa zapewnia duży stopień redukcji, znacznie obniżając ręczny moment obrotowy — szczególnie nadaje się do zastosowań z dużą średnicą i dużą różnicą ciśnień. Zapewnia również zdolność samoblokowania, zapobiegając odwróceniu położenia zaworu podczas wahań ciśnienia w układzie i zwiększając bezpieczeństwo pracy. W zastosowaniach związanych z kontrolą przepływu przekładnia ślimakowa umożliwia płynną i precyzyjną regulację kąta.

Połączenie kołnierzowe

Obydwa końce zaworu posiadają przyłącza kołnierzowe zgodne z normą GB/T 9113 lub ANSI B16.5. Zapewnia to wysoką wytrzymałość połączenia, niezawodne uszczelnienie oraz łatwy montaż, demontaż i konserwację, dzięki czemu idealnie nadaje się do długotrwałej pracy w stałych instalacjach rurowych.

Kluczowe cechy produktu

Konstrukcja wytrzymująca ciśnienie wykonana w całości ze stali nierdzewnej zapewnia doskonałą odporność na korozję i wytrzymałość w wysokiej temperaturze

Metalowa konstrukcja z twardym uszczelnieniem, odpowiednia do mediów o wysokiej temperaturze, wysokim ciśnieniu i zawierających cząstki stałe

Napęd z przekładnią ślimakową zapewnia płynną pracę, idealny do zastosowań o dużej średnicy i wysokim momencie obrotowym

Struktura z potrójnym przesunięciem zmniejsza zużycie i wydłuża żywotność uszczelnienia

Znormalizowane połączenie kołnierzowe zapewnia dużą kompatybilność systemu

Te zawory motylkowe z metalowym uszczelnieniem twardym i kołnierzem napędowym z przekładnią ślimakową wykazują wyraźne zalety w zakresie niezawodności, łatwości konserwacji i długoterminowych kosztów operacyjnych.

Typowe zastosowania

W tych wymagających środowiskach przepustnice z kołnierzem napędowym z przekładnią ślimakową i metalowym uszczelnieniem twardym zapewniają długoterminową stabilną pracę i pomagają ograniczyć nieplanowane przestoje.

Podstawowe parametry techniczne (podsumowanie)

Zalecenia dotyczące wyboru i użytkowania

Podczas doboru należy dokładnie ocenić takie czynniki, jak właściwości mediów, ciśnienie w układzie, temperatura robocza i częstotliwość cykli. W przypadku mediów ściernych lub zawierających cząstki zalecane są pary uszczelek spawanych stellitem. W środowiskach silnie korozyjnych preferowane są materiały ze stali nierdzewnej 316L lub duplex.

Właściwy dobór i znormalizowana konserwacja znacznie poprawią stabilność operacyjną i żywotność zaworów motylkowych z kołnierzem napędowym z przekładnią ślimakową, z metalowym twardym uszczelnieniem.

Wniosek

Zawór motylkowy ze stali nierdzewnej D343H z przekładnią ślimakową i kołnierzem, z metalowym twardym uszczelnieniem, zbudowany jest w oparciu o dojrzałą konstrukcję konstrukcyjną, stabilną konfigurację materiałów i niezawodne działanie. Jego wszechstronne właściwości w zakresie bezpieczeństwa, trwałości i możliwości adaptacji sprawiają, że jest to powszechnie stosowane rozwiązanie w zastosowaniach z przepustnicami wysokotemperaturowymi i wysokociśnieniowymi.
