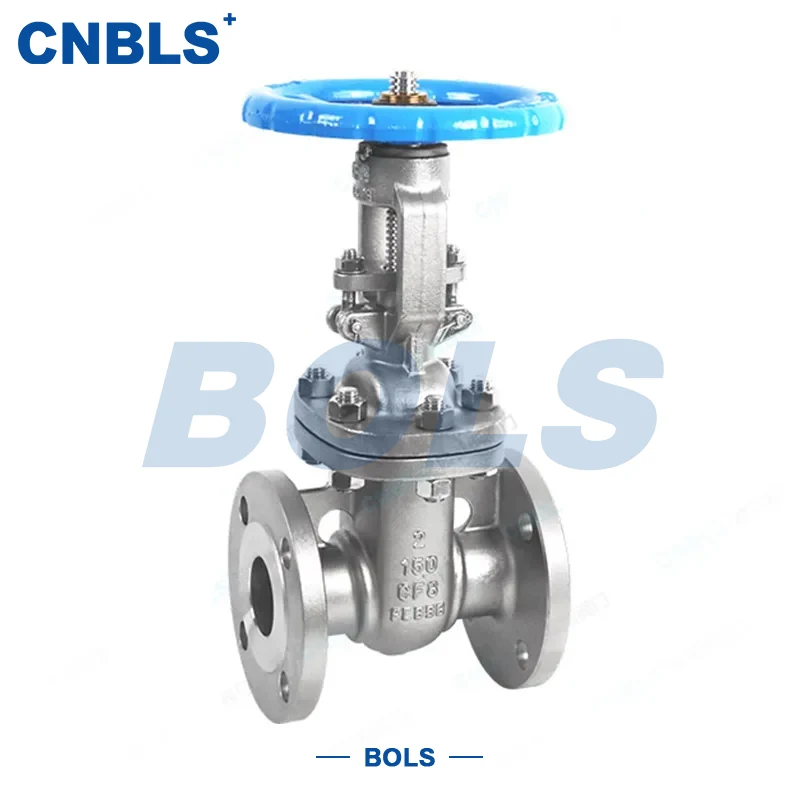

Amerykańskie standardowe zasuwy ze stali nierdzewnej

Definicja

Amerykański standardowy zawór odcinający Z41H ze stali nierdzewnej to ręczny zawór odcinający zaprojektowany w ścisłej zgodności z API 600 i innymi amerykańskimi normami. Przyjmuje połączenie kołnierzowe, zewnętrzną śrubę i jarzmo, konstrukcję z pojedynczym klinem i metalową twardą uszczelkę. Napędzana kołem ręcznym tarcza zasuwy porusza się pionowo w kierunku przepływu, aby dokładnie kontrolować odłączanie mediów w rurociągu.

Korpus zaworu wykonany jest ze stali nierdzewnej 304 lub 316, w pełni zgodnej z amerykańskimi standardami ciśnieniowymi i wymiarami kołnierzy. Charakteryzując się niezawodnym uszczelnieniem i stabilną konstrukcją, jest szeroko stosowany w warunkach pracy średnio i wysokociśnieniowych w przemyśle naftowym, chemicznym, energetycznym i innych, szczególnie nadaje się do systemów transportu wody, pary, ropy i średniolekkich mediów korozyjnych.

Dzięki ustandaryzowanej konstrukcji i doskonałej kompatybilności, amerykańskie zasuwy ze stali nierdzewnej można bezpośrednio podłączyć do amerykańskich standardowych rurociągów bez dodatkowych modyfikacji, co znacznie zmniejsza koszty instalacji i konserwacji.

Podstawowe parametry techniczne

Interpretacja modelu

Znaczenie każdej litery i cyfry w modelu Z41H jest jasne dla kupujących i umożliwia szybką identyfikację specyfikacji:

● Z: Zawór odcinający, zdefiniowany jako główny typ zaworu do sterowania włączaniem i wyłączaniem rurociągu, odpowiedni do standardowych warunków amerykańskich.

● 4: Połączenie kołnierzowe, zgodne z ASME B16.5 / ASME B16.47, ze stałym połączeniem.

● 1: Zewnętrzna śruba i jarzmo, pojedyncza tarcza klinowa, płynna praca, łatwa obserwacja stanu i konserwacja.

● H: Powierzchnia gniazda pokryta twardym stopem, podkreślająca odporność na zużycie, erozję i niezawodne uszczelnienie.

Podstawowe atrybuty

● Struktura: Zewnętrzna śruba i jarzmo, sztywna tarcza klinowa, stabilna konstrukcja, płynne podnoszenie bez zakleszczania.

● Przyłącze: Złącze kołnierzowe zgodne ze standardem amerykańskim (ASME B16.5 / ASME B16.47), dostępne RF i RTJ.

● Uszczelnienie: Twarde uszczelnienie metalowe z powłoką z twardego stopu, zerowe wycieki, spełnia wymagania API 600.

● Sterowanie: ręczne (standard), elektryczne lub pneumatyczne (opcjonalnie) do automatyzacji.

● Materiał: stal nierdzewna 304/316, doskonała odporność na korozję.

● Ciśnienie: Klasa 150 / 300 / 600 / 900 do zastosowań średnio i wysokociśnieniowych.

● Rozmiar: NPS ½”–NPS 36” (DN15–DN900), zakres standardowy DN15–DN600.

Materiały składowe

● Korpus zaworu/pokrywa: stal nierdzewna 304 (ASTM A351 CF8), 316 (ASTM A351 CF8M).

● Powierzchnia uszczelnienia: stal nierdzewna z powłoką stellitową, odporna na zużycie i wysoką temperaturę.

● Trzpień zaworu: stal nierdzewna 304/316, hartowana i azotowana w celu zapewnienia dużej wytrzymałości.

● Tarcza: Podłoże ze stali nierdzewnej z powłoką z twardego stopu, wytrzymałe i odporne na zużycie.

● Uszczelnienie dławnicy: Elastyczny grafit + PTFE, odporny na wysokie temperatury i korozję.

● Pokrętło: stal węglowa z powłoką; stal nierdzewna dostępna do zastosowań korozyjnych.

Standardy projektowania i produkcji

● Konstrukcja zaworu odcinającego: API 600

● Bezpośrednio: ASME B16.10

● Wymiary kołnierzy: ASME B16.5, ASME B16.47

● Wartość znamionowa ciśnienia i temperatury: ASME B16.34

● Kontrola i test: API 598

Punkty wyboru i instalacji

Punkty selekcji

● Wybierz 316 dla mediów silnie korozyjnych/chlorkowych, 304 dla ogólnej korozji.

● Dokładnie dopasuj klasę ciśnienia; sprawdzić grubość ścianki dla klasy 300 i wyższej.

● Podręcznik dla rurociągów małych/niskich częstotliwości; elektryczne/pneumatyczne do automatyzacji.

● Do bezpośredniego dopasowania do rurociągów amerykańskich należy używać standardowych rozmiarów ASME.

Punkty instalacji

● Zarezerwuj odpowiednią przestrzeń do podnoszenia trzpienia i obsługi pokrętła.

● Dokręcić śruby kołnierza symetrycznie i równomiernie, zgodnie ze specyfikacjami ASME.

● Przed instalacją przeprowadzić testy powłoki i uszczelnienia.

● Przed montażem oczyścić rurociąg z zanieczyszczeń, żużla spawalniczego i oleju.

Podsumowanie zalet produktu

Zasuwy Z41H według amerykańskiego standardu ze stali nierdzewnej są produkowane ściśle zgodnie z API 600 i innymi amerykańskimi normami, przeznaczonymi do zastosowań średnio i wysokociśnieniowych w przemyśle naftowym, chemicznym, energetycznym i innych.

Dzięki wysokiej jakości stali nierdzewnej i twardej konstrukcji uszczelnienia metalowego zawory zapewniają niezawodne uszczelnienie, łatwą obsługę i długą żywotność. Są w pełni kompatybilne z amerykańskimi standardami ciśnieniowymi i kołnierzami, umożliwiając bezpośrednie podłączenie rurociągu bez modyfikacji.

Dzięki kompletnym specyfikacjom, elastycznemu uruchamianiu i opcjonalnym materiałom skutecznie rozwiązują problemy, takie jak słaba kompatybilność, niewystarczające uszczelnienie i krótka żywotność. Jest to niezawodne rozwiązanie do sterowania załącz-wyłącz w amerykańskich systemach rurociągów.
