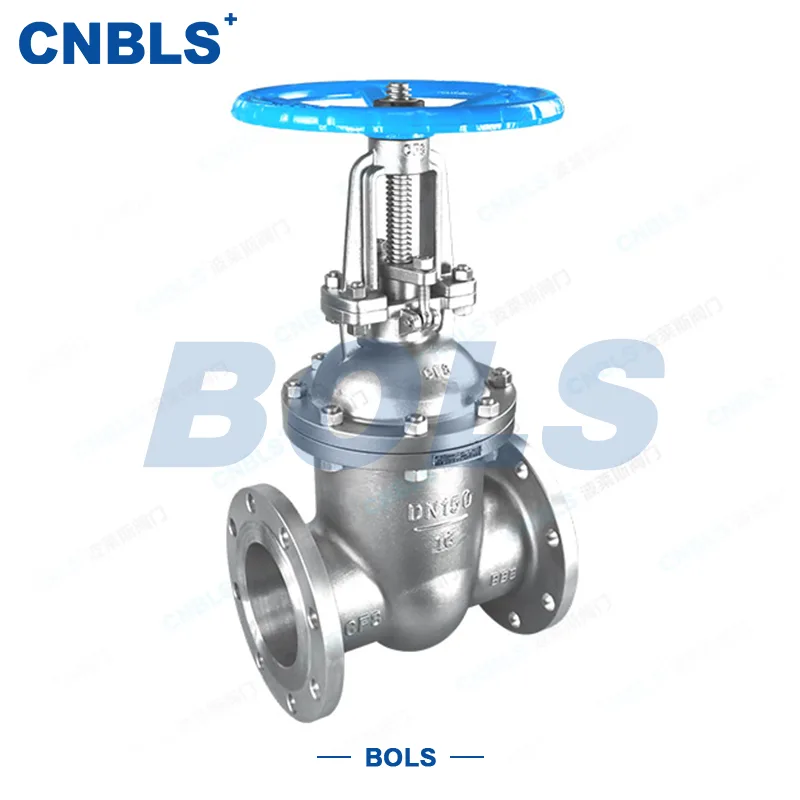

Zasuwa kołnierzowa

Testy z mediami takimi jak woda, olej i para potwierdzają wyjątkowo niski opór przepływu i skuteczność uszczelniania zerowego wycieku w przypadku sztywnych zasuw; Zasuwy kołnierzowe obsługują różne metody uruchamiania, w tym napędy ręczne, przekładniowe, pneumatyczne i elektryczne. Jako profesjonalny dostawca zaworów, Bolaisi ściśle przestrzega standardów kontroli jakości w procesach odlewania, obróbki skrawaniem i prób ciśnieniowych, spełniając wymagania dotyczące całkowitego odcięcia w rurociągach o dużej średnicy w sektorach takich jak wodociągi komunalne, ciepłownictwo, petrochemia, wytwarzanie energii, metalurgia i dystrybucja gazu.

Szczegółowe wprowadzenie

Bolaisi specjalizuje się w badaniach i rozwoju oraz produkcji przemysłowych zaworów odcinających do płynów, a baza produkcyjna zaworów ze stali nierdzewnej znajduje się w Wenzhou w stanie Zhejiang. Jako niezawodny dostawca systemów rurociągów do płynów, firma opracowała kompleksowy system kontroli jakości w obiegu zamkniętym. Obejmuje to wszystko, od wykrywania wad surowych materiałów stalowych, odlewania korpusów zaworów i obróbki cieplnej, precyzyjnego szlifowania zasuw i montażu uszczelnień po dwuetapowe testowanie (hydrostatyczne i pneumatyczne) gotowego produktu. Przed opuszczeniem fabryki każdy zasuwa przechodzi symulowane testy pod kątem wydajności w wysokich i niskich temperaturach oraz wytrzymałości na ciśnienie. Dzięki wieloletniemu doświadczeniu w produkcji zasuw, marka koncentruje się na produktach charakteryzujących się niskimi oporami przepływu, zerowym wyciekiem i długą żywotnością; wszystkie dane dotyczące wartości ciśnienia, możliwości uszczelnienia i wydajności w wysokich temperaturach pochodzą z długoterminowych testów rurociągów w warunkach rzeczywistych, co zapewnia uczciwe i dokładne specyfikacje. Rysunek produktu

Specyfikacje produktu

1. Marka/Model: Bolaisi Z41H/W-10P/16P/25P/40P/64P

2. Materiał korpusu: staliwo WCB / stal nierdzewna 304 lub 316 (odporna na wysoką temperaturę i korozję)

3. Średnica nominalna: DN15–DN1200

4. Typ uszczelnienia: miękka uszczelka PTFE lub twarda uszczelka metal-metal

5. Ciśnienie znamionowe: PN10/PN16/PN25/PN40/PN64

6. Kierunek przepływu: przepływ dwukierunkowy; brama klinowa zapewnia dwukierunkowe uszczelnienie

7. Typ połączenia: kołnierz standardowy GB lub kołnierz standardowy ANSI

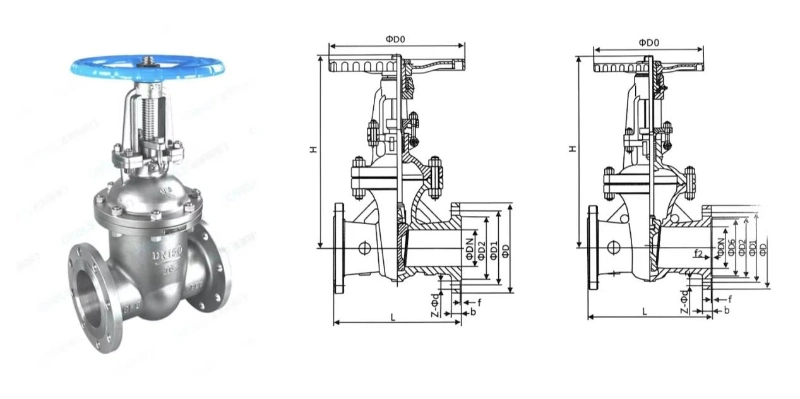

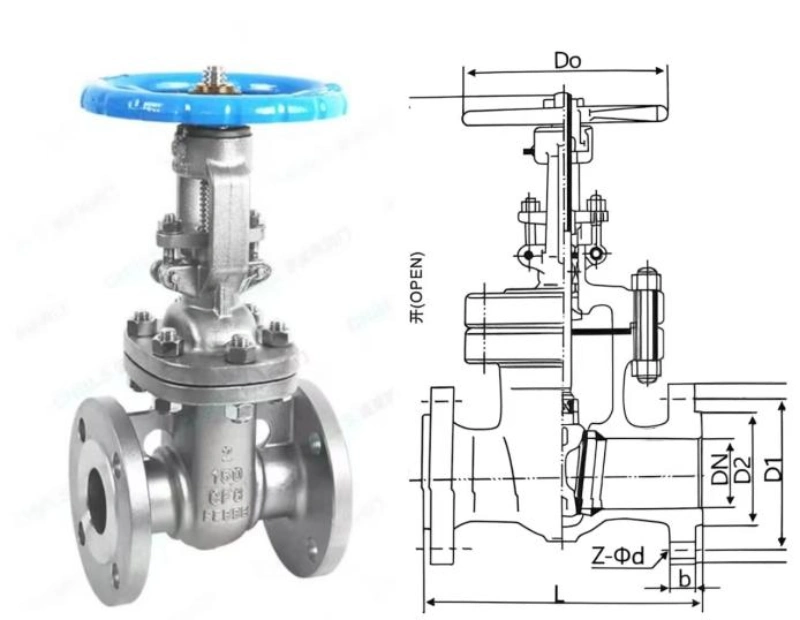

8. Konstrukcja zaworu: Zasuwa przelotowa dwupłytowa typu klinowego

9. Obowiązujące media: czysta woda, ropa naftowa, gaz ziemny, para wysokotemperaturowa, płyny lekko żrące

10. Temperatura pracy: Miękkie uszczelnienie≤150°C; metalowa twarda uszczelka≤425°C

11. Metoda uruchamiania: Standardowa obsługa ręczna; dostępna opcjonalna przekładnia ślimakowa, siłowniki pneumatyczne lub elektryczne

12. Zasada otwierania/zamykania: Trzpień podnosi bramę w celu pełnego otwarcia; opuszcza zasuwę w celu całkowitego odcięcia rurociągu; brak strat związanych z dławieniem

Scenariusze zastosowań

Sektor przemysłowy: ropa naftowa, przetwórstwo chemiczne, wytwarzanie energii, metalurgia i przesył gazu ziemnego; używany do kontroli przepływu (włączania/wyłączania) pary, oleju, kwasów/zasad, gazu opałowego itp.

Miejskie i cywilne: miejskie zaopatrzenie w wodę, oczyszczanie ścieków i systemy HVAC; służy do odcięcia przepływu wody lub pary.

Specjalne warunki pracy: Rurociągi wysokotemperaturowe/wysokociśnieniowe, media zawierające cząstki stałe, media silnie korozyjne, rurociągi przesyłowe na duże odległości itp.

Przewodnik wyboru Średnica nominalna

Standardowe rozmiary: DN15–DN600; rozmiary niestandardowe dostępne dla DN700–DN1200.

Ciśnienie nominalne

Najczęściej: PN10, PN16, PN25, PN40; Zastosowania wysokociśnieniowe: PN64. Nie należy używać zaworów niskociśnieniowych do zastosowań wysokociśnieniowych.

Standardowy kołnierz

Ogólne uzdatnianie pary, wody, projekty standardowe→ RF (podniesiona twarz)

Wysokie ciśnienie, zapobieganie wydmuchaniu uszczelki→ FM (twarz żeńska/męska)

Toksyczne lub niebezpieczne media chemiczne→ TG (czop i wpust)

Wysoka temperatura/ciśnienie, para przegrzana, olej grzewczy→ RJ (powierzchnia złącza pierścieniowego)

Materiał korpusu zaworu

WCB (kod C) np. Z41H-25C

Zakres temperatur: -29°C do 425°C

Media: para nasycona, olej grzewczy, woda obiegowa, olej napędowy, olej smarowy, oleje niekorozyjne

Stal nierdzewna CF8 304 (kod P), np. Z41W-16P

Temperatura: -20°C do 425°C

Media: Ścieki słabo kwaśne, media dopuszczone do kontaktu z żywnością, woda wodociągowa, lekko żrące płyny chemiczne

Stal nierdzewna CF3M 316L (kod RL), np. Z41W-16RL

Temperatura: -20°C do 425°C

Media: media zawierające chlorki, woda morska, surowce chemiczne o słabych kwasach/zasadach; doskonała odporność na korozję w porównaniu do 304

Typ uszczelnienia

Z41H (twarde uszczelnienie Cr13 metal-metal)

Powierzchnia uszczelniająca: nakładka ze stali nierdzewnej Cr13; odporność na temperaturę≤425°C

Nadaje się do: pary, olejów i czystych mediów wolnych od dużych cząstek

Najlepszy stosunek ceny do wydajności; preferowany wybór w przypadku standardowych projektów z zakresu inżynierii cieplnej. Z41Y (napawanie ze stopu stellitu)

Doskonała odporność na zużycie, odporność na wysoką temperaturę i odporność na erozję; wytrzymuje temperatury do 550°C.

Zalecane zastosowania: Para przegrzana, olej przenoszący ciepło, media zawierające cząstki pyłu lub węgla oraz rurociągi wymagające częstego otwierania/zamykania.

Z41Y jest preferowanym wyborem do mediów proszkowych i ziarnistych, ponieważ powierzchnia uszczelniająca jest wysoce odporna na zużycie.

Z41W (Zintegrowana powierzchnia uszczelniająca wycinana bezpośrednio z korpusu zaworu)

Sam materiał korpusu zaworu służy jako powierzchnia uszczelniająca (powszechnie stosowany w zaworach ze stali nierdzewnej 304/316).

Nadaje się wyłącznie do czystych, korozyjnych mediów, wolnych od twardych cząstek; nie zaleca się do mediów zawierających muł lub pył, ponieważ mogą one łatwo zarysować powierzchnię uszczelniającą.

Metody uruchamiania

DN40–DN200: Ręczne pokrętło (konfiguracja standardowa).

DN250 i większe: Zalecany napęd z przekładnią stożkową w celu zmniejszenia momentu obrotowego i ułatwienia otwierania/zamykania.

Do zdalnego automatycznego sterowania: Można zainstalować siłowniki elektryczne lub pneumatyczne.

Obsługa przedsprzedażna | Profesjonalne konsultacje i wybór bez ryzyka

Bezpłatna, profesjonalna usługa doboru: Dokładnie dopasowujemy modele zaworów w oparciu o media rurociągu klienta, temperaturę, ciśnienie, warunki pracy, standardy kołnierzy i scenariusze zastosowań, eliminując ryzyko projektowe spowodowane nieprawidłowym wyborem modelu, materiału lub konstrukcji uszczelnienia.

Precyzyjne wyceny i planowanie rozwiązań: Obliczamy koszty indywidualnie według parametrów klienta, ilości i wymagań dostosowywania, dostarczając szczegółowe wyceny i optymalne rozwiązania—oferowanie przejrzystych, rozsądnych cen bez arbitralnych narzutów i oszczędzania na materiałach.

Dostarczanie danych technicznych i dokumentów kwalifikacyjnych: Zapewniamy bezpłatny dostęp przed sprzedażą do rysunków produktów, specyfikacji wymiarowych, szczegółów materiałowych, wartości znamionowych ciśnienia/temperatury, kwalifikacji fabryki i możliwości warsztatu, ułatwiając inicjowanie projektu, składanie zatwierdzeń i rejestrację przetargów.

Bezpłatna kontrola próbek, wizyty w fabrykach i inspekcje wideo: Obsługujemy przeglądy próbek, wycieczki wideo online po liniach produkcyjnych oraz nagrania z warsztatów w czasie rzeczywistym, umożliwiając klientom kontrolę całego procesu produkcji, prób ciśnieniowych i kontroli jakości na miejscu.

Obsługa sprzedaży | Kompleksowe śledzenie, ścisła kontrola jakości i harmonogramu

Weryfikacja szczegółów zamówienia: Podwójne sprawdzenie modelu, materiału, ciśnienia znamionowego, norm, rodzaju połączenia, wymagań dotyczących opakowania i dat wysyłki w celu wyeliminowania błędów, przeoczeń lub rozbieżności parametrów.

Śledzenie i aktualizacje produkcji: Aktualizacje zdjęć i filmów w czasie rzeczywistym podczas całego procesu—obejmujący planowanie, obróbkę, montaż zaworów, regulację uszczelnień i końcową próbę ciśnieniową—na bieżąco informuj klientów o postępie produkcji.

Kompleksowa kontrola jakości i indywidualne testy ciśnieniowe: każdy zawór przed opuszczeniem fabryki przechodzi 1,5-krotne testy hydrostatyczne płaszcza i testy szczelności powietrzem pod niskim ciśnieniem; Magazynowane są wyłącznie jednostki bez wycieków i bez wad, co zapewnia ścisłe przestrzeganie standardów akceptacji.

Standaryzowane opakowania eksportowe: Stosowanie powłok antykorozyjnych, opakowań odpornych na uderzenia oraz palet z litego drewna lub drewnianych skrzyń eksportowych, aby zapobiec rdzy, uszkodzeniom lub deformacjom podczas transportu morskiego i logistyki.

Kompletny pakiet dokumentacji: Jednoczesne dostarczanie umów, faktur, list przewozowych, raportów z kontroli jakości, raportów z prób ciśnieniowych, certyfikatów materiałowych i dokumentów odprawy celnej. Wszystkie dane są weryfikowane krzyżowo pod kątem spójności, co ułatwia uzgadnianie klientów, księgowość, odprawę celną, ulgi podatkowe i akceptację projektu.

Dostawa na czas: ustalony harmonogram produkcji zapewnia stabilną dostawę zarówno w przypadku zamówień wielkoseryjnych, jak i niestandardowych; harmonogramy są ściśle przestrzegane, bez arbitralnych opóźnień.

Obsługa posprzedażna | Szybka reakcja, bezproblemowa gwarancja

Gwarancja długoterminowa: Oryginalne, produkowane fabrycznie zawory są objęte formalną gwarancją; W okresie gwarancyjnym zapewniana jest bezpłatna naprawa, wymiana i wsparcie techniczne w przypadku problemów, które nie są spowodowane błędem ludzkim lub nieprawidłowym użytkowaniem.

Szybka reakcja w ciągu 24 godzin: natychmiastowe konsultacje, reakcja i rozwiązanie problemów dotyczących instalacji, usterek operacyjnych lub problemów ze zgodnością aplikacji—żadnych opóźnień i przestojów.

Wskazówki dotyczące instalacji i pomoc techniczna: Bezpłatne porady dotyczące metod instalacji, środków ostrożności podczas użytkowania i procedur konserwacji zapewniających prawidłowe działanie (np. ścisły zakaz dławienia zasuw zasuwowych, wyjaśnienia dotyczące przydatności zaworów z twardą uszczelką w wysokich temperaturach itp.).

Właściwa obsługa problemów posprzedażnych: Natychmiastowa weryfikacja, wymiana lub naprawa w przypadku uszkodzeń w transporcie, wad produktu lub problemów ze zgodnością, zapewniając płynną akceptację projektów klientów i zamówień eksportowych. Kompleksowe wsparcie posprzedażowe dla handlu eksportowego: Pomagamy klientom zagranicznym w zapytaniach o odprawę celną, składaniu dokumentów i koordynacji portu docelowego, aby zapewnić płynną realizację zamówień międzynarodowych.

Dlaczego warto wybrać standardowe zasuwy Bolaisi GB?

Szukasz zasuwy odcinającej zgodnej ze standardem GB, charakteryzującej się dużym otworem, niskim oporem przepływu, odpornością na wysoką temperaturę i kompatybilnością z automatyką? Wybierz zasuwę serii Bolaisi Z41. Zawory te, zbudowane przy użyciu dojrzałych procesów odlewania stali nierdzewnej i sprawdzone w wyniku szeroko zakrojonych testów rurociągów w różnych warunkach pracy, przechodzą rygorystyczną kontrolę jakości na każdym etapie. Jako profesjonalny dostawca zaworów przemysłowych oferujemy kompleksowe rozwiązanie z pełnym zakresem specyfikacji i ciśnień znamionowych—obejmujące rozmiary rur od DN15 do DN1200—dzięki czemu odcięcie głównego rurociągu jest bezpieczniejsze i bezproblemowe w konserwacji. Wybierając zasuwy Bolaisi zgodne ze standardem GB, zyskujesz cztery podstawowe zalety: bardzo niski opór przepływu, dwukierunkowy zerowy wyciek, odporność na wysoką temperaturę i łatwą integrację z automatyką.

FAQ (często zadawane pytania)

P1: Czy zasuwy mogą być używane do regulacji przepływu lub pracy w pozycji częściowo otwartej przez dłuższy czas?

Odp.: Zawory zasuwowe są przeznaczone do pełnego otwarcia/całkowitego zamknięcia; nie zaleca się stosowania ich do dławienia (częściowego otwarcia). Długotrwałe częściowe otwarcie naraża powierzchnię uszczelniającą zasuwy na erozję płynną z dużą prędkością, co prowadzi do szybkiego zużycia uszczelnienia i wewnętrznych wycieków. Do regulacji przepływu zalecane są zawory kulowe lub zawory regulacyjne.

P2: Jaki rodzaj uszczelnienia wybrać do pracy w wysokich temperaturach (400°C) rurociągi parowe?

Odp.: Dla temperatur pary przekraczających 150°C, należy zastosować zasuwy metalowo-metalowe z twardą uszczelką. W przypadku wody, gazu lub oleju o temperaturze otoczenia odpowiednie i tańsze są miękkie uszczelki PTFE.

P3: Czy korpusy zaworów WCB ze staliwa można stosować do wody morskiej lub mediów o wysokiej zawartości jonów chlorkowych?

Odp.: Stal węglowa WCB nadaje się tylko do czystej wody, pary i oleju. Do środowisk korozyjnych o wysokim poziomie jonów chlorkowych—jak woda morska lub procesy trawienia—wymagane są korpusy zaworów ze stali nierdzewnej (304 lub 316).

P4: Jeżeli na trzpieniu zaworu wystąpi niewielki wyciek, czy zawór należy zdemontować z rurociągu w celu naprawy?

Odp.: Nie ma potrzeby demontażu korpusu zaworu. Naprawy można wykonać po prostu poluzowując górny dławik i wymieniając wewnętrzne elastyczne uszczelnienie; proces jest prosty i minimalizuje przestoje.

P5: Czy w ręcznym zasuwie zasuwowej można zamontować siłownik elektryczny?

O: Tak. Ponieważ korpusy zaworów posiadają znormalizowane wydłużone trzpienie, modernizację automatyzacji można osiągnąć po prostu dopasowując zawór do siłownika elektrycznego lub pneumatycznego o odpowiednim momencie obrotowym—nie ma potrzeby wymiany samego korpusu zaworu.

P6: Czy kołnierze PN16 i PN25 można ze sobą łączyć?

Odp.: Nie zaleca się ich mieszania. Kołnierze o różnych wartościach ciśnienia różnią się grubością, specyfikacjami śrub i standardami nośności; ich mieszanie stwarza ryzyko dla bezpieczeństwa, takie jak wyciek pod wysokim ciśnieniem lub deformacja kołnierza. Wybór musi być zgodny z ciśnieniem projektowym rurociągu.

P7: Jak można rozwiązać problem obsługi zasuw o dużej średnicy (DN600 i powyżej)?

Odp.: Zasuwy o dużej średnicy są standardowo wyposażone w mechanizm przekładni ślimakowej, który zmniejsza moment obrotowy wymagany do obsługi ręcznej; w projektach automatyki montuje się siłowniki elektryczne lub pneumatyczne umożliwiające zdalne otwieranie i zamykanie jednym dotknięciem.

P8: Jak często należy konserwować zasuwy? Czy części eksploatacyjne wymagają okresowej wymiany?
