Zasuwy kołnierzowe ze stali nierdzewnej

Bolaisi to profesjonalny producent i dostawca, zajmujący się produkcją wysokiej jakości zaworów zgodnych ze standardami amerykańskimi, przy ścisłej kontroli jakości i zaawansowanych procesach produkcyjnych. Naszym głównym produktem są zasuwy kołnierzowe ze stali nierdzewnej, charakteryzujące się niezawodnym połączeniem kołnierzowym, metalowym twardym uszczelnieniem i doskonałą odpornością na korozję. Oferujemy dostosowane specyfikacje i usługi hurtowe, aby zaspokoić potrzeby różnych rurociągów przemysłowych.

Podstawowe parametry techniczne

Przegląd produktu

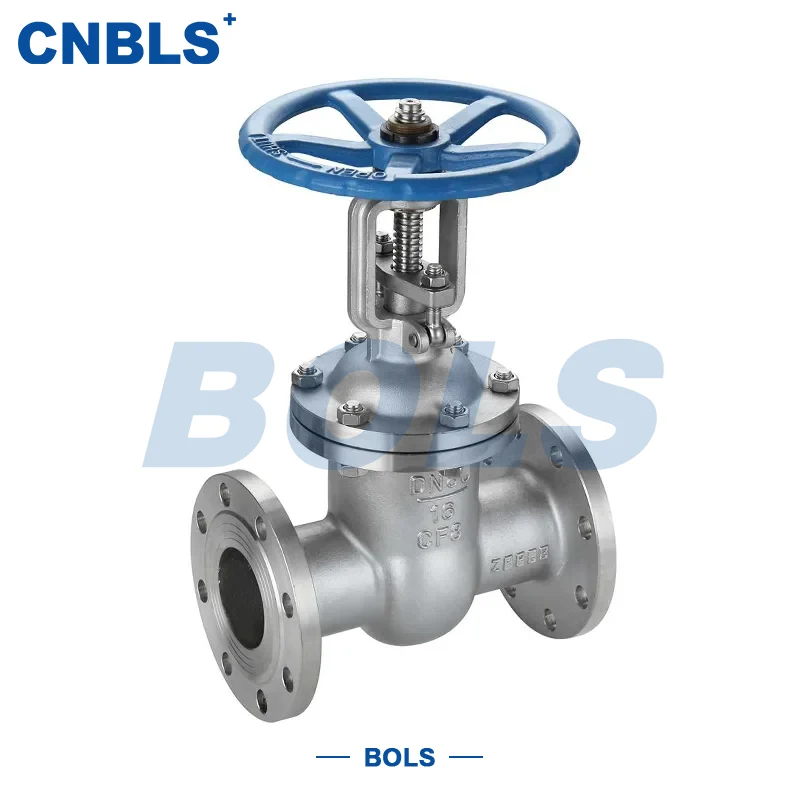

Zasuwa kołnierzowa ze stali nierdzewnej Z41H jest zasuwą z wymuszonym uszczelnieniem, wykonaną w całości ze stali nierdzewnej, z kołnierzem jako głównym połączeniem. Jej elementem zamykającym jest tarcza zasuwowa, której kierunek ruchu jest prostopadły do ​​kierunku przepływu. Zawór otwiera się i zamyka poprzez podniesienie tarczy zasuwy, realizując precyzyjnie funkcję odcięcia lub podłączenia medium.

Zasuwy kołnierzowe ze stali nierdzewnej nadają się do różnych warunków pracy i są szeroko stosowane w systemach rurociągów do wody, pary, oleju, mediów korozyjnych i gazu ogólnego w przemyśle chemicznym, naftowym, uzdatnianiu wody, metalurgii i innych gałęziach przemysłu. Dzięki stabilnej wydajności i szerokiemu zastosowaniu stały się niezbędnym podstawowym sprzętem sterującym w systemach rurociągów różnych gałęzi przemysłu.

Zawór charakteryzuje się rozsądną konstrukcją i niezawodnym uszczelnieniem, jest odporny na długotrwałą erozję i korozję różnych mediów oraz spełnia rygorystyczne wymagania w produkcji przemysłowej.

Podstawowe atrybuty

● Typ konstrukcji: Zewnętrzna śruba i jarzmo, sztywna tarcza klinowa. Stabilna konstrukcja, płynne otwieranie i zamykanie, łatwy do obserwacji stan pracy i wygodny w konserwacji.

● Typ połączenia: Połączenie kołnierzowe z podwyższoną powierzchnią czołową RF, zgodne z GB/T 9113 i HG/T 20592. Solidne połączenie i doskonałe właściwości uszczelniające, aby skutecznie zapobiegać wyciekom medium.

● Typ uszczelnienia: Twarde uszczelnienie metalowe z powłoką z twardego stopu na powierzchniach uszczelniających, odporne na zużycie i erozję, stabilne uszczelnienie, zerowy wyciek w teście hydrostatycznym, odpowiednie do stosowania w warunkach wysokiego ciśnienia i zawierających zanieczyszczenia.

● Ciśnienie nominalne: Obejmuje PN10/PN16/PN25/PN40/PN63/PN100, elastyczny dobór dla rurociągów od niskiego do wysokiego ciśnienia.

● Klasa materiału: Korpus ze stali nierdzewnej, opcjonalnie 304/06Cr19Ni10, 316/06Cr17Ni12Mo2, doskonała odporność na korozję dla różnych mediów.

● Tryb pracy: ręczny (pokrętło), elektryczny, pneumatyczny. Elastyczny wybór dla różnych poziomów automatyzacji.

Interpretacja modelu

Każda litera i cyfra w modelu Z41H ma jasną definicję, dzięki której kupujący mogą szybko zidentyfikować specyfikacje:

● Z: Zawór odcinający, określa typ głównego zaworu dla obsługi włączania/wyłączania.

● 4: Połączenie kołnierzowe, zgodne z przemysłowymi standardami montażu kołnierzy.

● 1: Zewnętrzna śruba i jarzmo, pojedyncza tarcza klinowa, charakteryzująca się płynną pracą i łatwą konserwacją.

● H: Powierzchnia gniazda pokryta twardym stopem, zapewniająca niezawodne uszczelnienie, odporność na zużycie i erozję.

Materiały składowe

Wszystkie kluczowe elementy zasuw kołnierzowych ze stali nierdzewnej są ściśle dobrane pod kątem odporności na korozję, odporności na zużycie i wytrzymałości konstrukcyjnej:

● Korpus zaworu/pokrywa: stal nierdzewna 304 (06Cr19Ni10) lub 316 (06Cr17Ni12Mo2), wysoka wytrzymałość i duża odporność na korozję.

● Trzpień zaworu: stal nierdzewna 304/316, hartowana i odpuszczana w celu zwiększenia wytrzymałości i odporności na zużycie.

● Tarcza: Podłoże ze stali nierdzewnej z powłoką z twardego stopu, wytrzymałe i odporne na zużycie.

● Gniazdo zaworu: Nakładka z twardego stopu, precyzyjnie dopasowana do dysku, zapewniająca stabilny zerowy wyciek.

● Uszczelnienie dławnicy: Elastyczny grafit lub PTFE, odporny na wysokie temperatury i korozję.

● Śruba/nakrętka: Śruby ze stali nierdzewnej/stopu, o wysokiej wytrzymałości i antykorozyjne.

Standardy projektowania i produkcji

● Ogólna specyfikacja zasuwy: GB/T 12234

● Wymiary zabudowy: GB/T 12221

● Wymiary kołnierza: GB/T 9113

● Klasa ciśnienia i temperatury: GB/T 12224

● Test i kontrola zaworów: GB/T 13927

Punkty wyboru i instalacji

Punkty selekcji

● W przypadku mediów silnie korozyjnych preferowana jest stal nierdzewna 316; Do mediów zawierających chlor zalecany jest 316L.

● W przypadku warunków wysokiej temperatury i wysokiego ciśnienia (> 400℃, ≥ PN40) sprawdzić wartość ciśnienia i temperatury zgodnie z normą GB/T 12224.

● Wybierz tryb pracy: ręczny dla rurociągów o małej/niskiej częstotliwości; elektryczne/pneumatyczne dla dużych/automatycznych systemów.

Punkty instalacji

● Zarezerwuj wystarczająco dużo miejsca do podnoszenia trzpienia, aby uniknąć zakłóceń.

● Dokręcić śruby kołnierza symetrycznie i równomiernie, aby zapobiec wyciekom.

● Przed montażem oczyścić rurociąg z zanieczyszczeń, żużla spawalniczego i oleju.

● Po instalacji przeprowadzić próbę ciśnieniową, aby przed uruchomieniem sprawdzić, czy nie ma wycieków.

Podsumowanie zalet produktu

Zasuwy kołnierzowe ze stali nierdzewnej Z41H charakteryzują się konstrukcją w całości ze stali nierdzewnej, stabilnym metalowym twardym uszczelnieniem, elastycznymi trybami pracy i szerokim zakresem ciśnień. Są szeroko stosowane w przemyśle chemicznym, naftowym, uzdatnianiu wody i innych gałęziach przemysłu.

Zawory zapewniają niezawodne uszczelnienie, łatwą obsługę i długą żywotność, skutecznie rozwiązując problemy, takie jak wycieki, zużycie i złe działanie. Wyprodukowane w ścisłej zgodności z normami krajowymi i przemysłowymi, stanowią niezawodny wybór do włączania i wyłączania rurociągów przemysłowych w różnych warunkach ciśnienia i medium.
