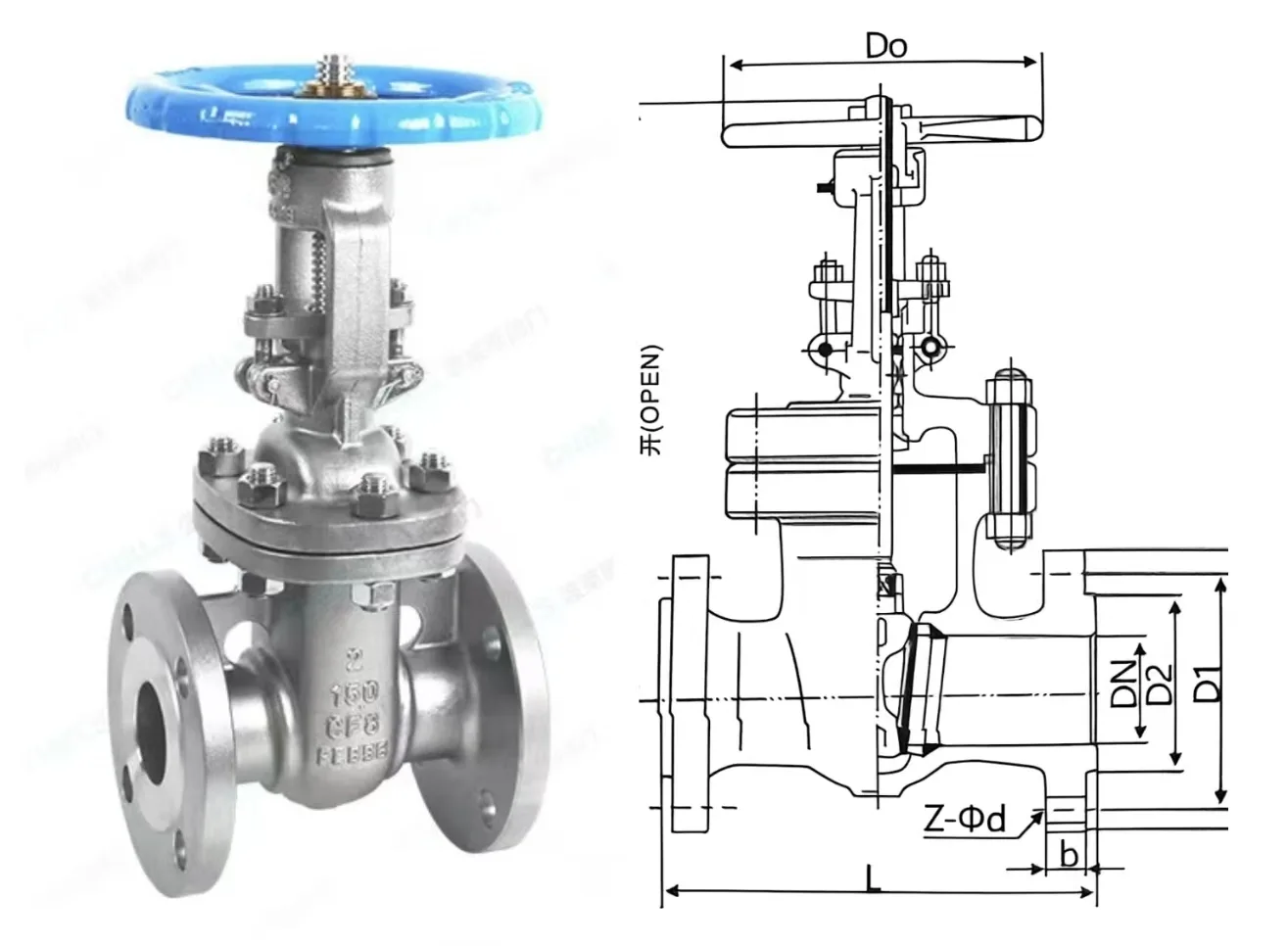

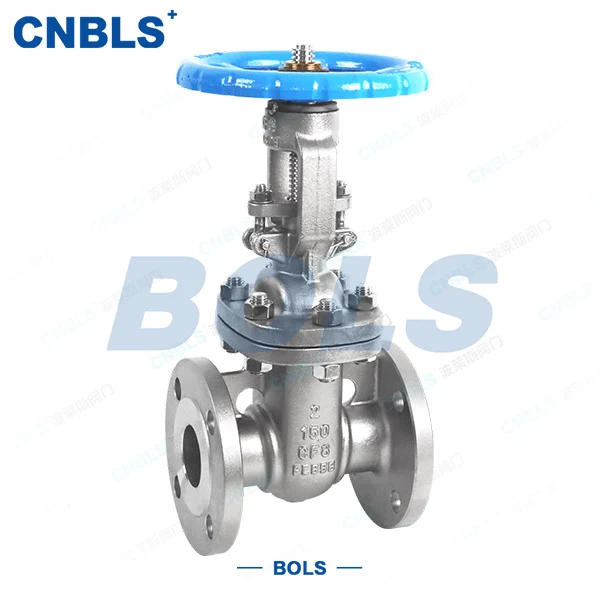

Zasuwa kołnierzowa ANSI

Zasuwy kołnierzowe ANSI wykorzystują połączenia kołnierzowe do montażu rurociągów. Ich podstawową funkcją jest zapewnienie całkowicie otwartej lub całkowicie zamkniętej kontroli medium; nie są przeznaczone do regulacji przepływu ani dławienia. Zawory te oferują wyraźne zalety, w tym niski opór przepływu, doskonałe właściwości uszczelniające i kompatybilność dwukierunkową. Dzięki zastosowaniu tarczy zasuwowej jako elementu otwierającego i zamykającego kierunek jej ruchu jest prostopadły do ​​kierunku przepływu płynu. Uruchamiany za pomocą pokrętła lub siłownika, zawór umożliwia całkowicie otwartą lub całkowicie zamkniętą ścieżkę przepływu. Strukturalnie dzieli się je na typy klinowe i z bramkami równoległymi; w zależności od konstrukcji trzpienia, są one klasyfikowane jako zawory z trzpieniem wznoszącym i bez wznoszącego się trzpienia. Dostępne metody uruchamiania obejmują napędy ręczne, przekładniowe, pneumatyczne i elektryczne, dzięki czemu doskonale nadają się do systemów zautomatyzowanych i środowisk operacyjnych o wysokiej częstotliwości.

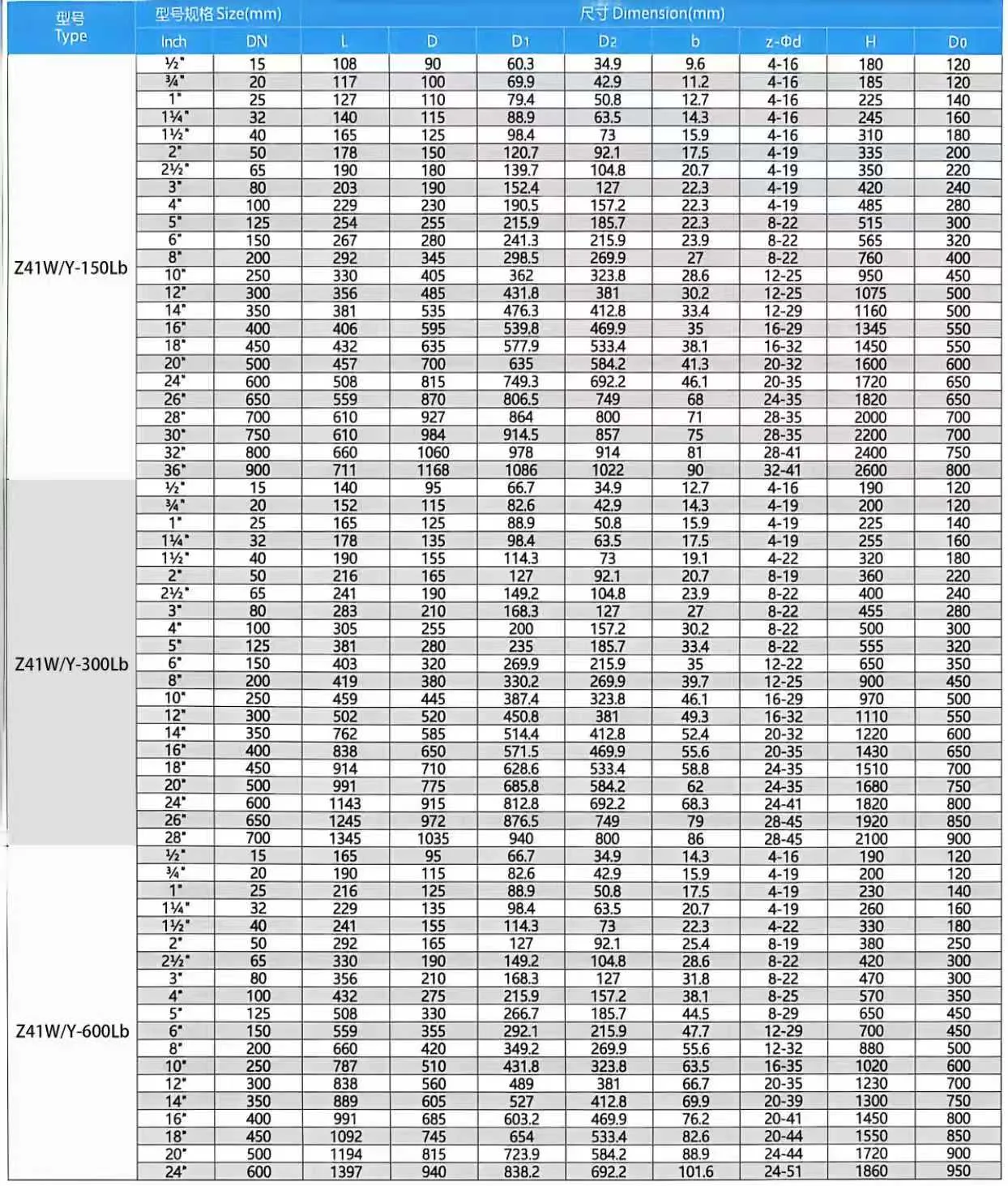

Specyfikacje produktu

Główne zastosowania

● Sektor energetyczny: Szeroko stosowany w wydobyciu ropy naftowej, rurociągach przesyłowych gazu ziemnego na duże odległości i urządzeniach rafineryjnych, doskonale kompatybilny z parą wodną, ​​produktami naftowymi, gazem opałowym i kwaśnymi mediami zawierającymi siarkowodór.

● Przetwórstwo przemysłowe i chemiczne: Odpowiednie dla przemysłu chemicznego, elektroenergetycznego i metalurgicznego, stosowane do rurociągów transportujących kwasy, zasady, media silnie korozyjne i media o wysokiej temperaturze z cząstkami stałymi.

● Infrastruktura miejska: Idealna do systemów zaopatrzenia w wodę i odprowadzania wody miejskiej, ogrzewania, wentylacji i klimatyzacji (HVAC), z doskonałą możliwością dostosowania do niskociśnieniowych rurociągów z mediami czystymi.

Zasada działania

Zasuwa kołnierzowa Bolaisi ANSI steruje włączaniem i wyłączaniem oraz przepływem medium poprzez ruch podnoszący płyty zasuwy prostopadle do kierunku przepływu płynu.

1. Operacja otwierania

Obróć pokrętło w kierunku zgodnym z ruchem wskazówek zegara, gwint trzpienia zaworu obróci się, powodując podniesienie płyty zasuwy do góry. Kiedy zasuwa całkowicie opuszcza kanał gniazda zaworu, rurociąg jest całkowicie podłączony, a medium przepływa płynnie przy wyjątkowo niskich stratach ciśnienia.

2.Zakończenie operacji

Obróć pokrętło w kierunku przeciwnym do ruchu wskazówek zegara, trzpień zaworu przesuwa płytę zasuwy w dół. Zasuwa klinowa stopniowo dociska mocno powierzchnie uszczelniające gniazd zaworów po obu stronach, zapewniając odcięcie medium rurociągu bez wycieków.
