Zasuwa kołnierzowa GB

Zasuwa kołnierzowa GB jest przemysłowym zaworem odcinającym z rdzeniem, z przyłączem kołnierzowym zgodnym ze standardem krajowym, w którym zastosowano element zamykający typu zasuwowego, umożliwiający pełne otwarcie i pełne zamknięcie mediów rurociągowych. Jako główny zawór regulacyjny typu on-off w przemysłowych układach przenoszenia płynów, jest on ściśle zaprojektowany do pracy przy pełnym otwarciu/całkowitym zamknięciu i nie nadaje się do regulacji przepływu ani warunków dławienia.

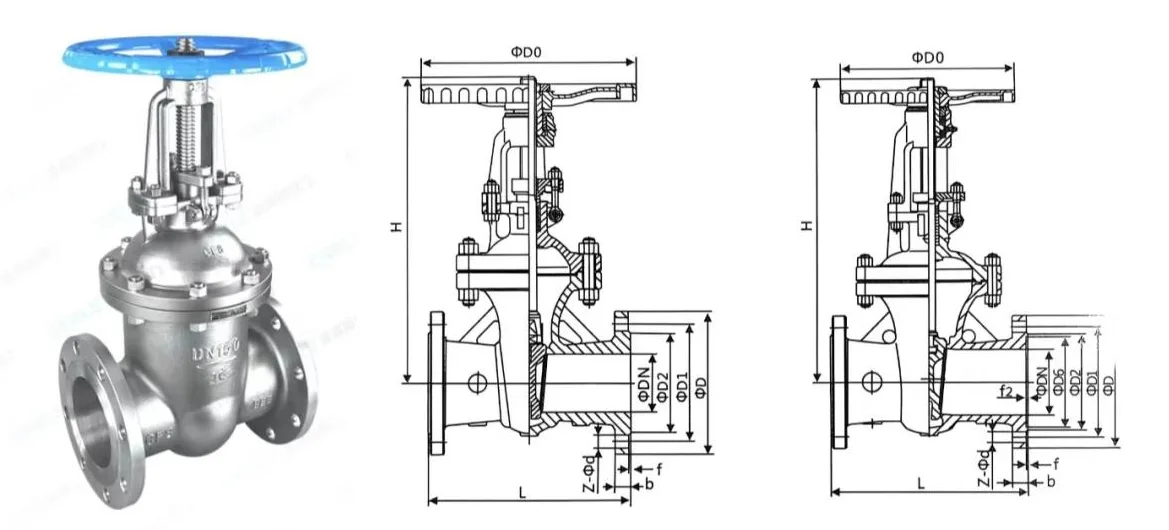

Charakteryzuje się prostym kanałem przepływowym o wyjątkowo niskim oporze płynu, stabilną pracą w warunkach średniego i wysokiego ciśnienia, średniej i wysokiej temperatury, a jego podstawowe zalety to prosta konstrukcja, wygodna instalacja i konserwacja oraz niezawodny dwukierunkowy obieg i działanie uszczelniające. Zawór składa się z podstawowych elementów, w tym korpusu zaworu, pokrywy zaworu, zasuwy, trzpienia zaworu, nakrętki trzpienia zaworu, dławnicy, uszczelnienia, dławika, jarzma i koła zamachowego/siłownika. Dzięki doskonałej możliwości dostosowania do złożonych warunków pracy i różnych mediów, zasuwa kołnierzowa GB jest szeroko stosowana w przemyśle naftowym, chemicznym, energetyce elektrycznej, inżynierii komunalnej i innych kluczowych dziedzinach przemysłu.

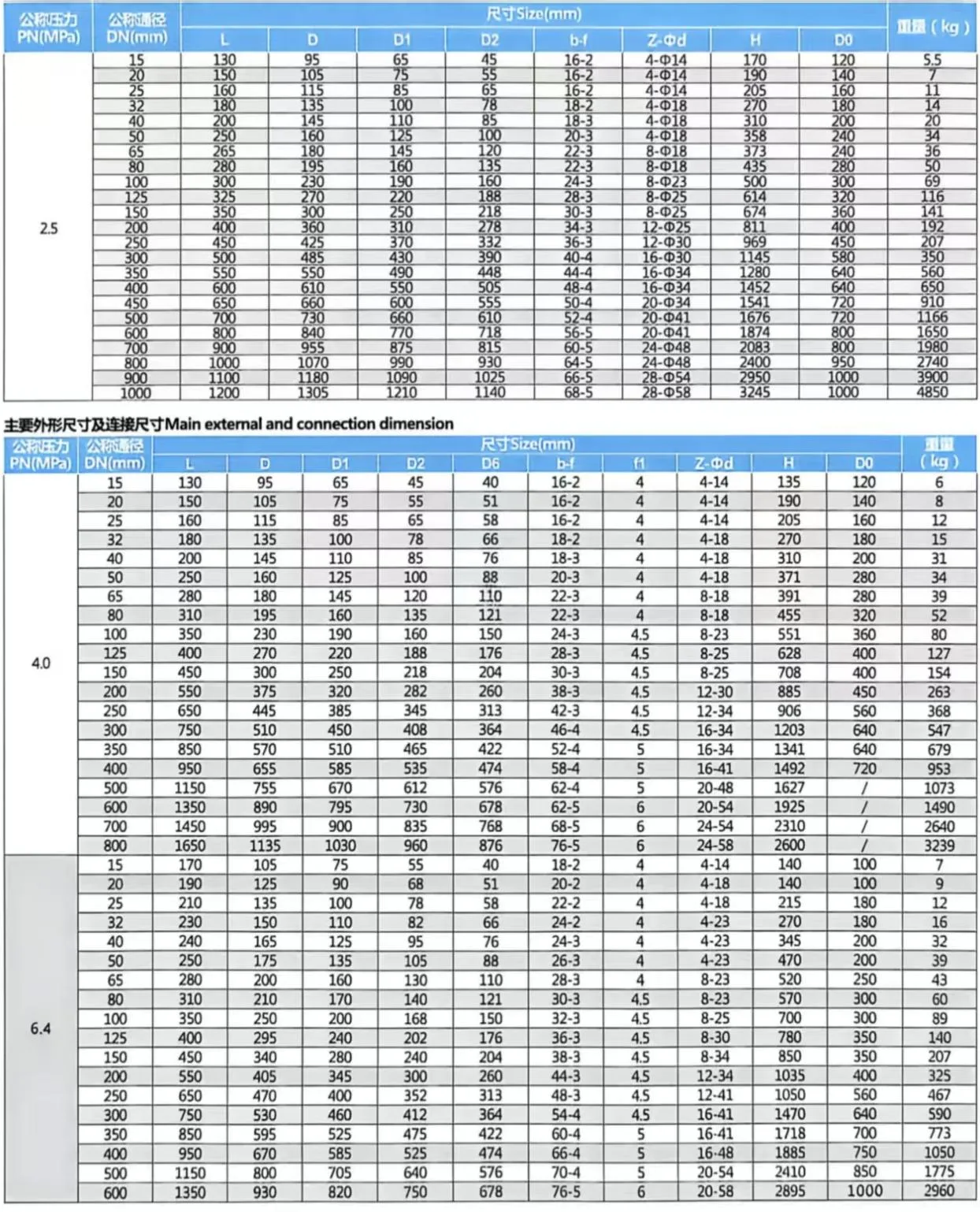

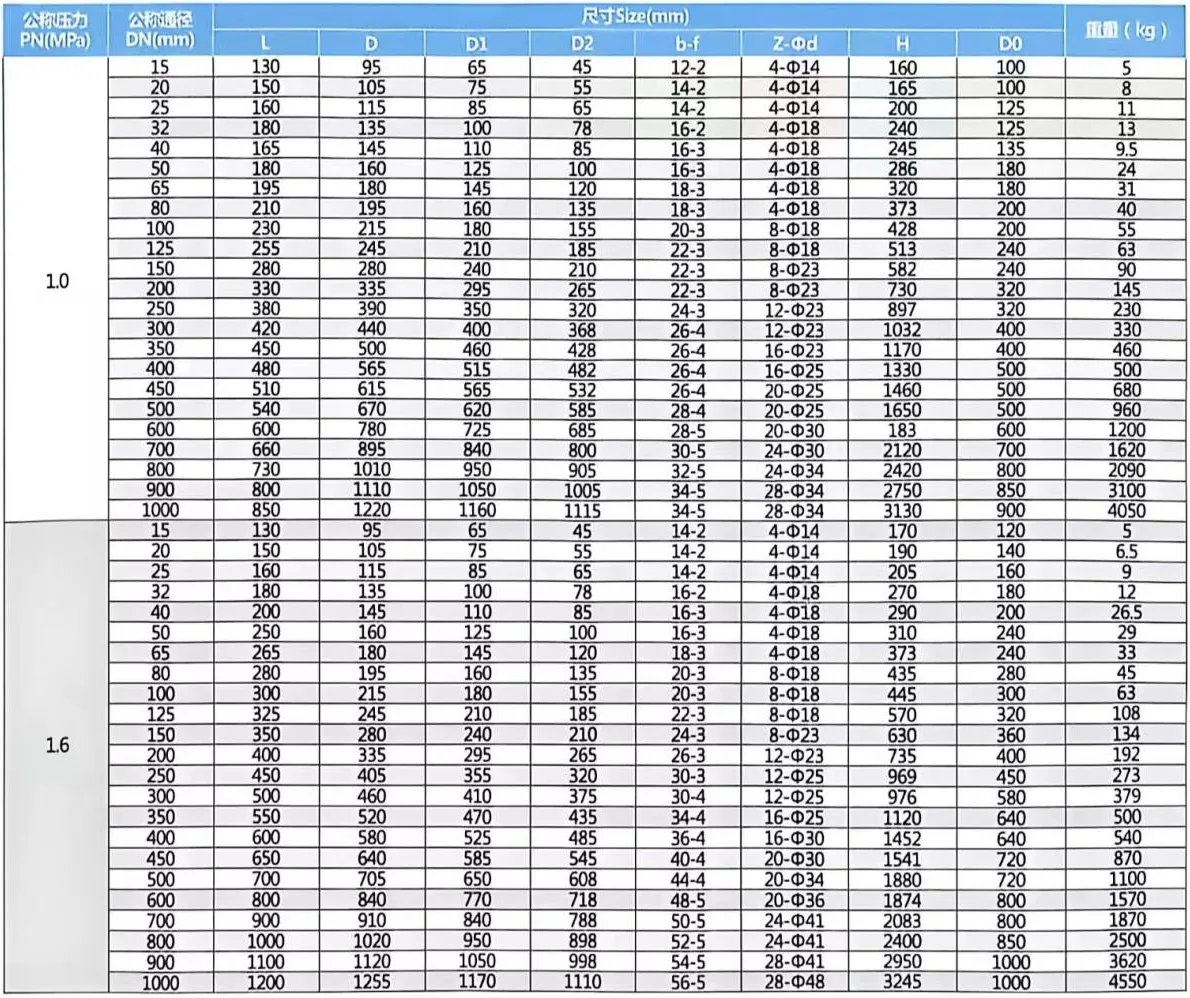

Specyfikacje produktu

Zasada działania

Zasada działania zasuwy kołnierzowej GB opiera się na pionowym ruchu podnoszącym zasuwy napędzanej przez trzpień zaworu w celu realizacji otwierania i zamykania rurociągu, ze szczegółową logiką działania w następujący sposób:

Proces otwarcia

Obracanie pokrętła powoduje obrót nakrętki trzpienia zaworu, co przekształca ruch obrotowy w liniowy ruch podnoszenia, powodując, że trzpień zaworu napędza zasuwę w górę. Kiedy zasuwa jest całkowicie podniesiona do pozycji całkowicie oddzielonej od powierzchni uszczelniającej gniazda zaworu, kanał przepływowy jest całkowicie drożny, a zawór jest w stanie całkowicie otwartym, zapewniając niezakłóconą cyrkulację czynnika przy minimalnych stratach ciśnienia.

Proces zamykania

Obracanie pokrętła w odwrotnym kierunku powoduje, że trzpień zaworu obniża się w pionie. Gdy zasuwa opadnie do pozycji, w której jest całkowicie dopasowana do powierzchni uszczelniającej gniazda zaworu, kanał przepływu medium zostaje całkowicie zablokowany. Średnie ciśnienie w rurociągu może pomóc w dokładnym dociśnięciu zasuwy do gniazda zaworu, tworząc niezawodne, twarde uszczelnienie, które skutecznie zapobiega wyciekom medium, a zawór jest w stanie całkowicie zamkniętym.

Standardy aplikacji

Główne scenariusze zastosowań

● Sektor przemysłowy: ropa naftowa, inżynieria chemiczna, energia elektryczna, metalurgia, przesył gazu ziemnego, do kontroli włączenia i wyłączenia pary, produktów naftowych, mediów kwaśnych i zasadowych, gazu i innych płynów przemysłowych.

● Sektor komunalny i cywilny: systemy zaopatrzenia w wodę miast, oczyszczania ścieków, ogrzewania, wentylacji i klimatyzacji (HVAC) zapewniające niezawodne odcięcie przepływu wody lub pary.

● Specjalne warunki pracy: Rurociągi wysokotemperaturowe i wysokociśnieniowe, rurociągi z mediami zawierającymi cząstki, media silnie korozyjne, rurociągi przesyłowe na duże odległości itp.
