Elektryczne zasuwy nożowe ze stali nierdzewnej

Bolaisi, niezawodny dostawca zaworów podlegający ścisłemu zarządzaniu jakością, specjalizuje się w produkcji zaworów do zastosowań w złożonych mediach. Produkujemy elektryczne zasuwy nożowe ze stali nierdzewnej, które mają zwartą konstrukcję, konstrukcję zapobiegającą zatykaniu i dużą odporność na korozję. Oferujemy zaawansowane opcje sterowania elektrycznego, rozwiązania dostosowane do indywidualnych potrzeb i usługi hurtowe, aby zaspokoić potrzeby w zakresie szlamów przemysłowych i mediów zawierających cząstki.

Wyślij zapytanie

Opis produktu

Punkty wyboru i instalacji

Dokładny dobór i standardowa instalacja bezpośrednio wpływają na żywotność, stabilność i koszty konserwacji.

Wybór materiału

1.Środki silnie korozyjne (kwas, zasady, zawiesina): stal nierdzewna 316 zapewniająca doskonałą odporność na korozję.

2. Ogólne media zawierające cząstki lub słabo korozyjne: stal nierdzewna 304 ze względów praktycznych i ekonomicznych.

Dopasowanie siłownika

W przypadku mediów brudnych lub o dużej lepkości należy stosować siłowniki elektryczne o wysokim momencie obrotowym z zabezpieczeniem momentu obrotowego, aby zapobiec zakleszczeniu bramy i uszkodzeniu podzespołów.

Standard instalacji

Użyj instalacji typu waflowego. Upewnić się, że zawór jest ustawiony współosiowo z kołnierzami rurociągu. Dokręcaj śruby symetrycznie i równomiernie, aby uniknąć deformacji korpusu.

Przygotowanie rurociągu

Przed montażem należy oczyścić zanieczyszczenia, żużel spawalniczy i gruz, aby zapobiec blokowaniu zasuwy. Dla lepszej ochrony zaleca się stosowanie filtrów siatkowych przed i za zaworem.

Okablowanie elektryczne

Ściśle przestrzegaj schematu okablowania. W obszarach niebezpiecznych należy stosować siłowniki w wykonaniu przeciwwybuchowym z odpowiednim uziemieniem.

Parametry techniczne

Element parametru	Szczegółowa treść
Model zaworu	PZ973H Elektryczny zasuwa nożowa typu waflowego
Typ struktury	Tarcza bramowa w kształcie noża, śruba zewnętrzna i jarzmo (OS&Y), krótka powierzchnia czołowa
Typ połączenia	Złącze waflowe zgodne z GB/T 12221
Typ uszczelnienia	Metalowa uszczelka twarda; brama i siedzisko pokryte twardym stopem
Tryb jazdy	Uruchamianie elektryczne, typ on-off/modulacyjny, obsługa pilota
Materiał korpusu	Stal nierdzewna (304/316)
Ciśnienie nominalne	PN6 / PN10 / PN16
Średnica nominalna	DN50 ~ DN1200 (NPS 2" ~ 48")
Temperatura pracy	-40 ℃ ~ 500 ℃ (stal nierdzewna)
Odpowiednie medium	Osady komunalne, odpady wydobywcze, masa papiernicza, lepka zawiesina chemiczna itp.
Norma testowania	GB/T 13927, JB/T 9092
Wydajność uszczelniania	Szybkość nieszczelności metalowego uszczelnienia twardego ≤ 1×DN mm³/s, spełnia normę GB/T 13927, klasa 4
Siłownik elektryczny	AC220V / AC380V, IP65/IP67, Exd II BT4 (opcjonalnie)

Podstawowe atrybuty

Kategoria	Specyfikacja
Typ struktury	Tarcza bramowa w kształcie noża, OS&Y, krótka czołowa
Typ połączenia	Połączenie waflowe (GB/T 12221)
Typ uszczelnienia	Twarda uszczelka metalowa z powłoką z twardego stopu
Tryb aktywacji	Elektryczny (włącz-wyłącz/modulowany), pilot
Materiał korpusu	Stal nierdzewna 304/316
Ciśnienie nominalne	PN6 / PN10 / PN16
Średnica nominalna	DN50 ~ DN1200 (NPS 2" ~ 48")
Funkcja przepływu	Prosty kanał o pełnym otworze, niski opór, zapobieganie zatykaniu

Materiały składowe

Elektryczne zasuwy nożowe ze stali nierdzewnej są zbudowane w całości ze stali nierdzewnej, a każdy element wykonany jest z rygorystycznie wybranych materiałów. Materiały te równoważą odporność na korozję, odporność na zużycie i właściwości uszczelniające, dzięki czemu nadają się do stosowania w złożonych warunkach pracy zawierających zanieczyszczenia i silną korozję, zapewniając długoterminową stabilną pracę zaworu. Konkretne materiały są następujące:

Część	Specyfikacja materiału
Korpus / Rama	Stal nierdzewna 304/316
Dysk bramy nożowej	Stal nierdzewna + nakładka stellitowa, twardość krawędzi ≥ HRC 55
Gniazdo zaworu	Stal nierdzewna z powłoką z twardego stopu
Trzpień zaworu	Stal nierdzewna 304, chromowana
Uszczelnienie gruczołu	Elastyczne uszczelnienie grafitowe
Siłownik elektryczny	Obudowa ze stali nierdzewnej, wał wyjściowy ze stali nierdzewnej

Standardy projektowania i produkcji

Elektryczne zasuwy nożowe ze stali nierdzewnej są projektowane, produkowane i testowane zgodnie z rygorystycznymi normami krajowymi i branżowymi. Każdy proces spełnia specyfikacje, zapewniając jakość produktu, stabilną wydajność i przydatność do złożonych warunków pracy w różnych gałęziach przemysłu. Konkretne standardy są następujące:

● Projekt ogólny: JB/T 8528, CJ/T 282

● Wymiary płytki: GB/T 12221

● Siłownik elektryczny: GB/T 28270

● Wartości znamionowe ciśnienia i temperatury: GB/T 12224

● Testowanie i kontrola: GB/T 13927, JB/T 9092

● Materiał: ASTM A182

Interpretacja modelu (PZ973H)

● P: Odprowadzanie osadu / konstrukcja typu nożowego

● Z: Zasuwa odcinająca

● 9: Sterowanie elektryczne

● 7: Podłączenie płytki

● 3: Zewnętrzna śruba i jarzmo (OS&Y)

● H: Nakładka ze stopu twardego na powierzchniach uszczelniających

Definicja produktu

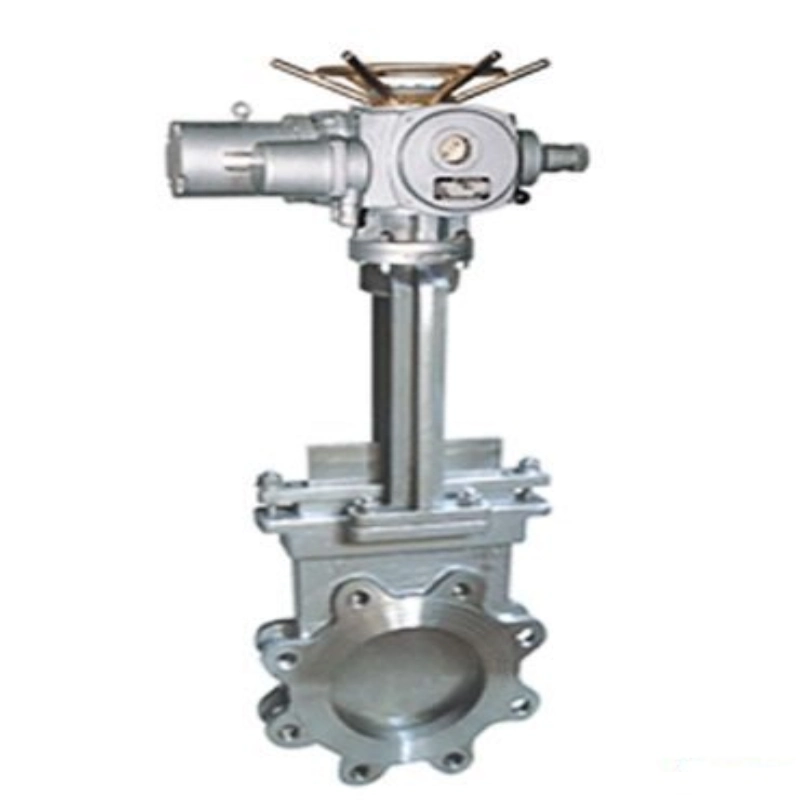

Elektryczne zasuwy nożowe ze stali nierdzewnej (PZ973H) to zawory odcinające typu płytkowego wyposażone w siłownik elektryczny. Posiadają ostrą zasuwę nożową, która przecina ciała stałe, włókna i cząstki podczas zamykania, skutecznie zapobiegając blokowaniu rurociągu.

Dzięki zwartej budowie, ścieżce przepływu z pełnym otworem i konstrukcji wykonanej w całości ze stali nierdzewnej, zapewnia doskonałą odporność na korozję i jest specjalnie zaprojektowany do mediów o wysokiej lepkości, zawierających cząstki stałe i korozyjnych.

Jest szeroko stosowany w oczyszczaniu ścieków, górnictwie, przemyśle celulozowo-papierniczym, systemach szlamów chemicznych itp. Zdalne automatyczne sterowanie poprawia wydajność automatyzacji, zmniejsza koszty pracy i zapewnia stabilną pracę rurociągu.
