Zawory zwrotne kołnierzowe ANSI

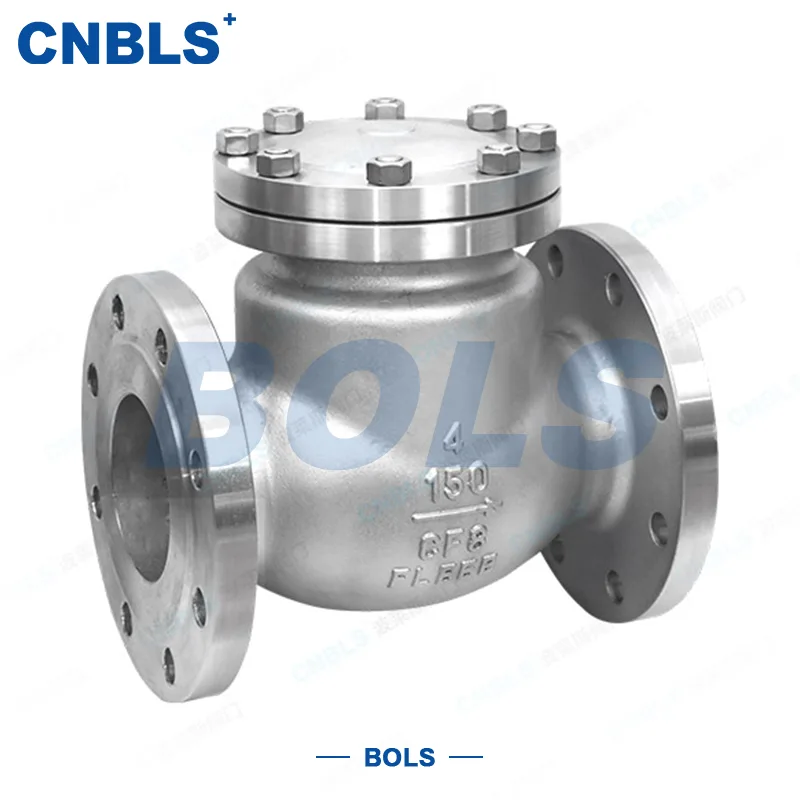

Zawory zwrotne kołnierzowe ANSI (marka: Bolaisi, seria modeli: H44W/Y-150LB/300LB/600LB/900LB) to w pełni automatyczne, samoobsługowe zawory jednokierunkowe bez zewnętrznych urządzeń napędowych, zaprojektowane w celu zapewnienia niezawodnej ochrony przed przepływem zwrotnym w przemysłowych rurociągach cieczy. Zawór wykonany z wysokiej jakości stali nierdzewnej jest kompatybilny z wodą, olejem, parą i różnymi mediami przemysłowymi i może pracować stabilnie przez długi czas pod normalnym ciśnieniem warunki. Charakteryzuje się niskim oporem przepływu, wysoką szczelnością i dużą kompatybilnością, służy jako niezbędny zawór podstawowy zapewniający bezpieczeństwo rurociągu i stabilną pracę procesu.

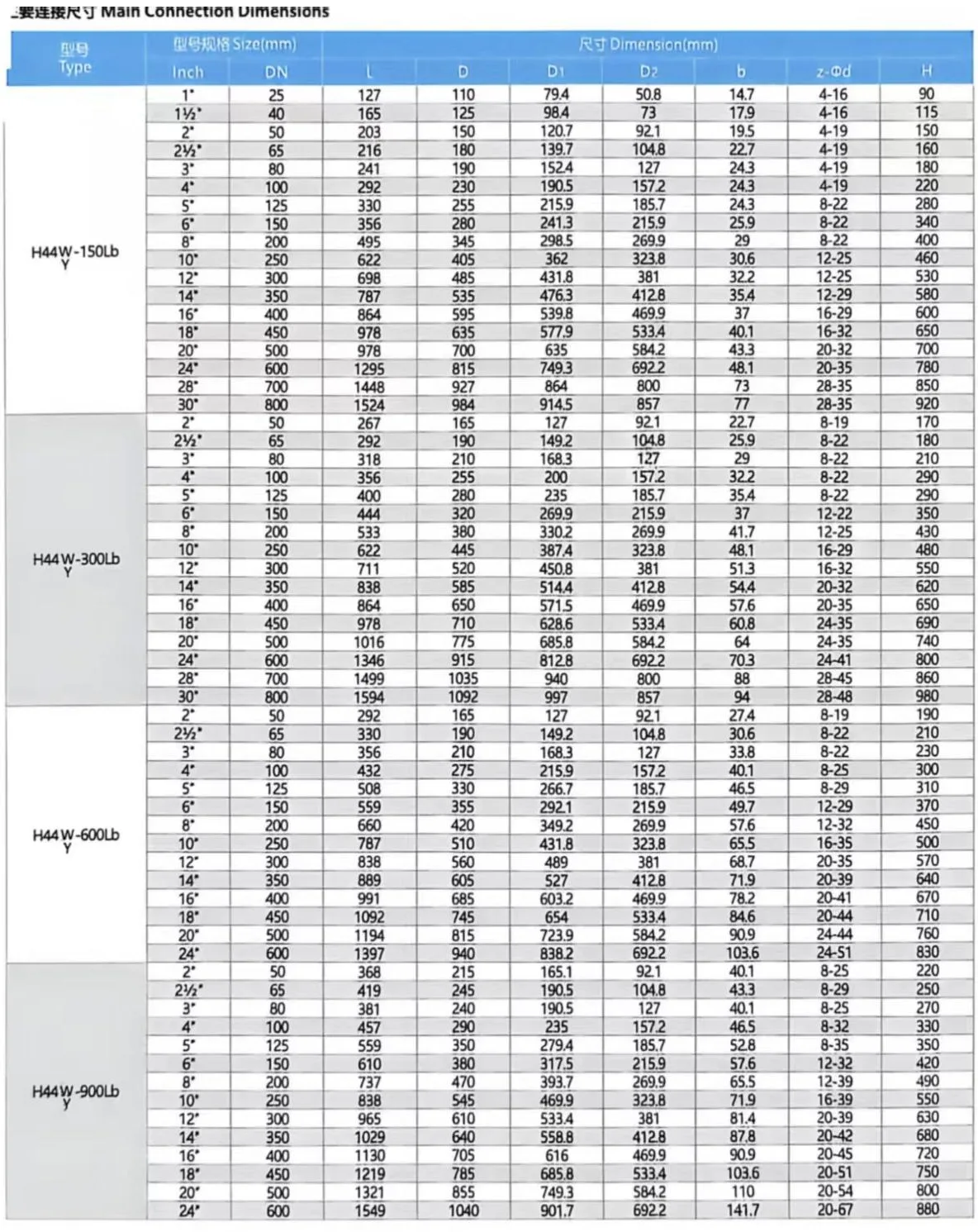

Podstawowe parametry techniczne

Projekt konstrukcyjny i zalety wydajności podstawowej

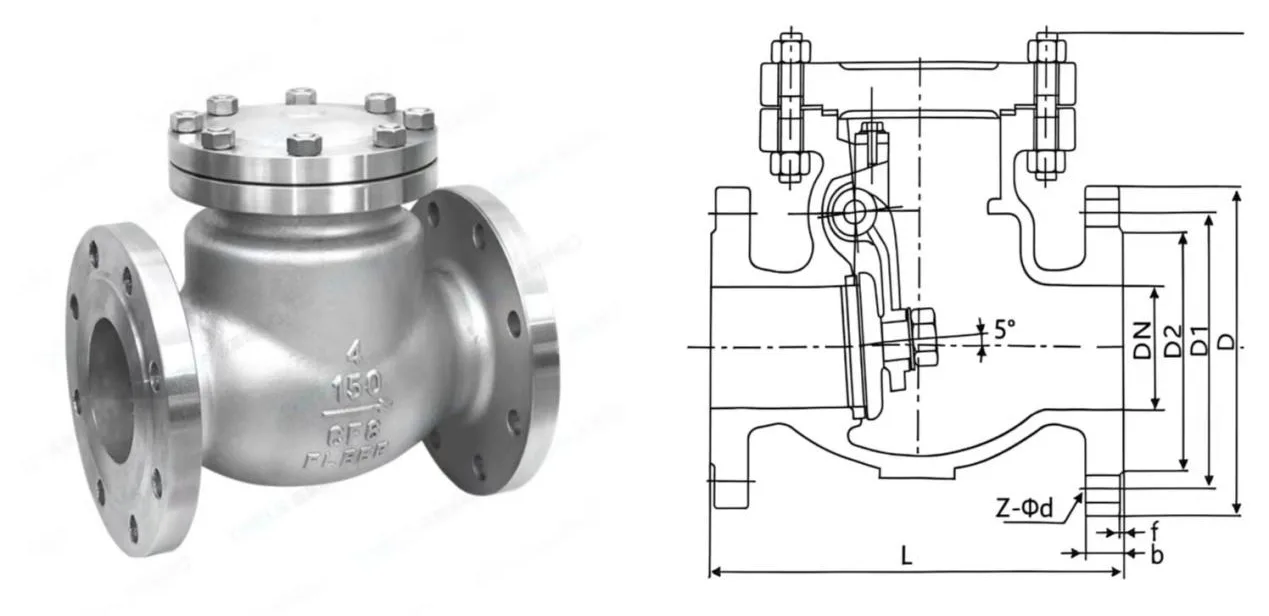

Kołnierzowy zawór zwrotny zwrotny ANSI ma precyzyjnie zoptymalizowaną konstrukcję z pojedynczą wahliwą tarczą, składającą się z korpusu zaworu o wysokiej wytrzymałości, uszczelnionej pokrywy, nachylonego gniazda zaworu, tarczy wahliwej, wahacza przekładni i całkowicie wbudowanego wału sworznia. Tarcza zaworu obraca się płynnie, otwierając i zamykając wokół wału zawiasu, przy czym ogólna konstrukcja równoważy wydajność operacyjną i niezawodność bezpieczeństwa.

Kluczowe zalety wydajności

Bardzo niski opór przepływu i wysoka wydajność transmisji

Przyjęcie prostego kanału przepływowego i zoptymalizowanego układu pola przepływu z nachylonym gniazdem zaworu znacznie zmniejsza turbulencje płynu i lokalną utratę ciśnienia. Dzięki minimalnemu oporowi podczas przepływu medium do przodu zapewnia wysoką wydajność przesyłu rurociągu i mniejsze zużycie energii podczas długotrwałej pracy.

Konstrukcja odporna na wycieki i wysoki współczynnik bezpieczeństwa

Wyposażony w całkowicie wbudowaną konstrukcję z wałkiem sworzniowym, całkowicie eliminuje punkty wycieków spowodowane wydłużonymi trzpieniami zaworów w porównaniu z tradycyjnymi zaworami z zawiasami zewnętrznymi. Dobrze nadaje się do mediów lotnych, łatwopalnych i wybuchowych, takich jak olej i para, eliminując ryzyko dla bezpieczeństwa i środowiska wynikające z wycieku medium.

Elastyczna instalacja i silna kompatybilność

Obsługuje zarówno poziomą, jak i pionową instalację rurociągów bez niestandardowych wymagań montażowych, dostosowując się do złożonych układów rurociągów przemysłowych. Gama zaworów pełnoprzelotowych obejmuje średnice od DN15 do DN800, a ich konstrukcja jest wzmocniona konstrukcyjnie, co pozwala na pracę w warunkach dużych średnic. Zapewnia płynne otwieranie i zamykanie bez zakleszczania, zapewniając doskonałą kompatybilność w porównaniu z podobnymi zaworami.

Stabilne uszczelnienie i szybka reakcja

Całkowicie zespolona konstrukcja uszczelnienia pomiędzy dyskiem a gniazdem zaworu wytwarza podwójną siłę ściskającą poprzez średnie ciśnienie i ciężar własny dysku, zapewniając odcięcie bez wycieków. Konstrukcja wahadłowa zapewnia szybką reakcję, natychmiast odcinając rurociąg po wystąpieniu przepływu wstecznego, aby całkowicie zablokować przepływ wsteczny.

Brak napędu zewnętrznego i niskie koszty eksploatacji i konserwacji

W pełni automatyczne otwieranie i zamykanie napędzane średnią różnicą ciśnień i ciężarem własnym dysku. Nie jest wymagany żaden zewnętrzny system zasilania, zasilania powietrzem ani sterowania, bez konieczności interwencji ręcznej. Usprawniona konstrukcja zapewnia niski wskaźnik awaryjności, znacznie zmniejszając koszty instalacji na miejscu, uruchomienia i długoterminowej konserwacji.

Zasada działania

Otwieranie i zamykanie kołnierzowych zaworów zwrotnych ANSI jest w pełni napędzane przez różnicę ciśnień średniego rurociągu i ciężar własny dysku, nie wymagając zewnętrznego zasilania ani obsługi ręcznej. Proces pracy dzieli się na otwieranie do przodu i zamykanie do tyłu:

Otwieranie do przodu i płynny transport

Kiedy medium przepływa do przodu od wlotu, a ciśnienie wlotowe przekracza przeciwciśnienie wylotowe, ciąg płynu do przodu unosi tarczę zaworu. Dysk obraca się wokół wbudowanego wałka sworznia poprzez wahacz, całkowicie oddzielając się od gniazda zaworu, otwierając kanał przepływowy. Media przepływają bez przeszkód, przy minimalnych stratach ciśnienia, bez wpływu na normalną wydajność przesyłu rurociągu.

Automatyczne wyłączanie i zabezpieczenie przed przepływem zwrotnym

W przypadku wyłączenia pompy, redukcji ciśnienia przed pompą, nagłych zmian ciśnienia w rurociągu i innych warunków pracy, przeciwciśnienie na wylocie szybko przekroczy ciśnienie na wlocie. Połączona siła odwróconego średniego ciśnienia i ciężaru własnego dysku powoduje, że dysk obraca się z powrotem i mocno dociska do gniazda zaworu, natychmiast odcinając kanał przepływu i blokując przepływ wsteczny. Zasadniczo pozwala uniknąć zanieczyszczenia krzyżowego materiałów, zakłóceń procesu, zanieczyszczenia środowiska i braku równowagi ciśnień, a także chroni podstawowe urządzenia poprzedzające, takie jak pompy i sprężarki, przed uszkodzeniem w wyniku uderzenia wstecznego.

Scenariusze zastosowań i standardy zgodności

Dzięki doskonałemu działaniu zapobiegającemu przepływowi zwrotnemu, szerokim możliwościom dostosowania warunków pracy i długotrwałej niezawodności działania, kołnierzowe zawory zwrotne ANSI są szeroko stosowane w głównych przemysłowych układach płynów:

● Jednostki produkcyjne petrochemiczne

● Rurociągi przesyłowe ropy i gazu na duże odległości

● Instalacje rafineryjne i chemiczne

● Instalacje uzdatniania wody przemysłowej i wody obiegowej

● Sieci rurociągów do ogrzewania parowego i przesyłu energii cieplnej

W powyższych warunkach pracy zawór skutecznie rozwiązuje problemy z przepływem zwrotnym w rurociągach i eliminuje ryzyko produkcyjne, w tym mieszanie materiałów, zaburzenia procesu, zanieczyszczenie medium i brak równowagi ciśnień, działając jako niezbędny element ochrony bezpieczeństwa w przemysłowych systemach rurociągów.

Standardy zgodności i kontroli jakości

Seria ta została zaprojektowana i wyprodukowana w ścisłej zgodności ze specyfikacjami ANSI (American National Standards Institute). Wymiary kołnierzy są zgodne z ANSI B16.5, konstrukcja zaworu i wartości znamionowe ciśnienia i temperatury są zgodne z ANSI B16.34, a także spełniają odpowiednie wymagania branżowe API dla zastosowań w przemyśle naftowym i gazowym. Każdy zawór przed dostawą przechodzi rygorystyczne testy wytrzymałości hydrostatycznej i kontrolę szczelności, w pełni spełniając standardy przemysłowe i wymagania operacyjne na miejscu, zapewniając stabilną, długoterminową pracę w trudnych warunkach przemysłowych.
