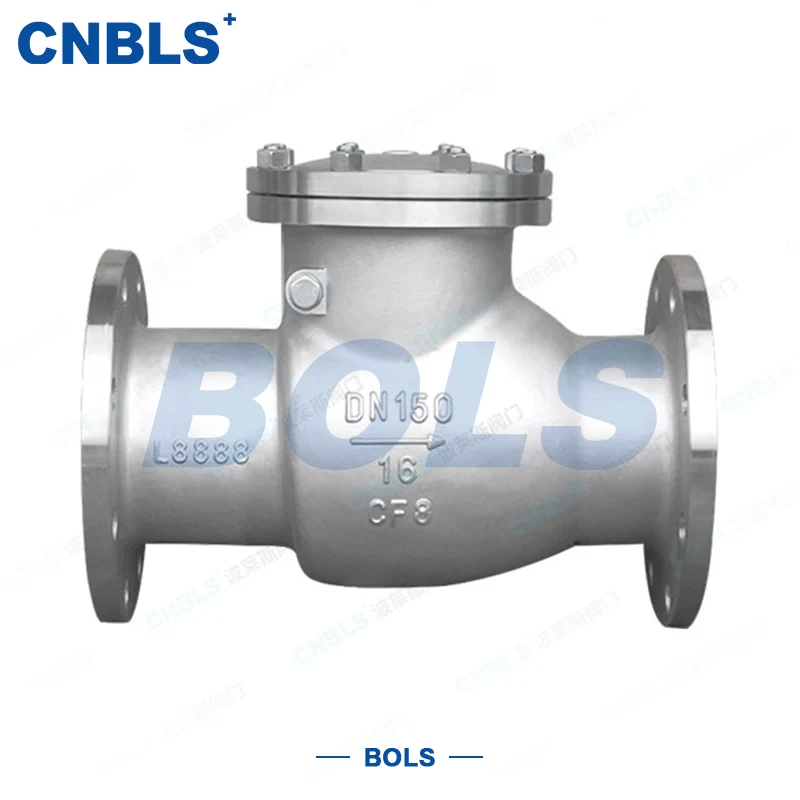

GB Zawory zwrotne z kołnierzem wahliwym ze stali nierdzewnej

Zawory zwrotne z kołnierzem wahliwym ze stali nierdzewnej GB to automatyczne zawory zwrotne przeciwprzepływowe zaprojektowane zgodnie z chińskimi normami krajowymi GB. Główny korpus wykonany jest ze stali nierdzewnej 304/316/316L, a zawór otwiera się i zamyka automatycznie pod wpływem ciśnienia medium bez zasilania zewnętrznego.

Podczas przepływu do przodu dysk obraca się wokół zawiasu, aby się otworzyć, zapewniając płynny przepływ medium. W przypadku przepływu wstecznego dysk zamyka się szybko pod własnym ciężarem i ciśnieniem wstecznym, aby szczelnie zablokować przepływ wsteczny, chroniąc pompy, sprężarki, wymienniki ciepła i cały system rurociągów przed uderzeniami i uszkodzeniami.

Materiał ze stali nierdzewnej zapewnia doskonałą odporność na korozję, wysoką temperaturę i erozję, a połączenie kołnierzowe zapewnia łatwy montaż, pewne połączenie i dobre właściwości uszczelniające.

Zawory zwrotne z kołnierzem wahliwym ze stali nierdzewnej GB są szeroko stosowane w systemach rurociągów zgodnych ze standardem GB o wysokich wymaganiach dotyczących ochrony przed korozją i uszczelnienia, takich jak przemysł petrochemiczny, miejskie zaopatrzenie w wodę i drenaż, energetyka, żywność i farmaceutyka.

Podstawowe zalety produktu

Standard GB, duża uniwersalność

Wymiary, kołnierze, ciśnienie i konstrukcja zostały zaprojektowane zgodnie ze standardami GB, co umożliwia bezpośrednią wymianę zaworów domowych o tej samej specyfikacji bez problemów z adaptacją instalacji.

Całość wykonana ze stali nierdzewnej, odporna na korozję i trwała

Nadaje się do różnych środowisk korozyjnych, takich jak chlorowana woda, kwasowo-zasadowa, ścieki i media chemiczne, o żywotności znacznie dłuższej niż zwykłe zawory ze stali węglowej.

Konstrukcja wahadłowa o niskim oporze przepływu i stabilnej pracy

Tarcza otwiera się wahliwie, zapewniając płynny przepływ, niskie straty ciśnienia i czułe otwieranie/zamykanie, skutecznie redukując uderzenia wodne.

Dostępne opcje podwójnego uszczelnienia

Twarde uszczelnienie metalowe do stosowania w warunkach wysokiej temperatury i obecności cząstek; Miękkie uszczelnienie PTFE spełniające wymagania dotyczące czystości, niskich temperatur i zerowych wycieków.

Niezawodne połączenie kołnierzowe i łatwa konserwacja

Łatwy w montażu i demontażu, odpowiedni do różnych rurociągów przemysłowych, pompowni, stacji wymiany ciepła i systemów uzdatniania wody.

Podstawowe parametry techniczne

Standardy projektowania i stosowania

Projekt, materiały, przetwarzanie i testy fabryczne tej serii zaworów są ściśle zgodne z krajowym systemem norm GB, charakteryzującym się dużą uniwersalnością i dobrą wymiennością.

● Zawór zwrotny klapowy: GB/T 12236

● Klasa ciśnienia i temperatury: GB/T 12224

● Wymiary zabudowy: GB/T 12221

● Standard kołnierzy: GB/T 9113

● Normy materiałowe: GB/T 1220, GB/T 13401

● Napawanie uszczelek: GB/T 17491

● Test ciśnienia i szczelności: GB/T 13927

● Specyfikacja instalacji: GB 50235

Materiały składowe

Zawory zwrotne z kołnierzem wahliwym ze stali nierdzewnej GB mają korpus wykonany w całości ze stali nierdzewnej ze wzmocnionymi powierzchniami uszczelniającymi, zapewniającymi stałą ogólną odporność na korozję i wytrzymałość.

● Korpus/pokrywa: stal nierdzewna 304/316/316L

● Tarcza: korpus ze stali nierdzewnej + nakładka ze stopu twardego stellitu lub pierścień uszczelniający z miękkiego PTFE

● Siedzisko: podstawa ze stali nierdzewnej + warstwa nakładki z twardego stopu

● Mechanizm zawiasowy: Kuta stal nierdzewna; wał wykonany z 17-4PH lub 2Cr13

● Uszczelnienie kołnierza: uszczelka spiralna 316L

● Śruby/nakrętki: stal nierdzewna 304/316, stała odporność na korozję wraz z korpusem

Przewodnik wyboru

1. Wybór według klasy ciśnienia

● PN10/PN16: Miejskie zaopatrzenie w wodę i odprowadzanie wody, woda obiegowa

● PN25/PN40: Przemysł ogólny, produkty naftowe, inżynieria chemiczna

● PN63/PN100: Średnio-wysokie ciśnienie, wysoka temperatura, warunki udarowe

2. Wybór według struktury dysku według średnicy

● DN15～DN50: Typ wahadłowy z jedną tarczą, prosta konstrukcja

● DN65 i wyższe: typ podwójny/wielotarczowy, redukujący uderzenia wodne i wibracje

3. Wybór według rodzaju uszczelnienia w zależności od medium i temperatury

● Powyżej 200℃, cząstki, duże ścieranie → Twarde uszczelnienie metalowe

● ≤200℃, czyste medium, wymagany zerowy wyciek → Miękkie uszczelnienie PTFE

4. Wybór materiału według korozyjności

● Słaba korozja (woda, powietrze) → 304

● Średnia korozja (zawierająca chlor, słaby kwas) → 316

● Silna korozja, bardzo niska temperatura → 316L

5. Dopasowanie powierzchni kołnierza

Aby zapewnić spójność, należy potwierdzić typ kołnierza rurociągu: RF z podwyższoną powierzchnią / FM z gwintem męskim i żeńskim / złącze pierścieniowe RJ.

Instalacja i konserwacjav

Wymagania instalacyjne

● Przed instalacją sprawdź, czy ciśnienie, średnica, materiał i powierzchnia kołnierza odpowiadają rurociągowi

● Instalować w kierunku przepływu wskazanym strzałką

● Preferowana jest instalacja pozioma; zarezerwować wolne miejsce po stronie dysku

● Dokręcić śruby kołnierza po przekątnej i równomiernie

Rutynowa konserwacja

● Regularnie sprawdzaj kołnierze i uszczelki pokrywy pod kątem wycieków

● Oczyść zanieczyszczenia we wnęce zaworu, aby uniknąć zakleszczenia zawiasów

● Nałóż smar wysokotemperaturowy na trzpień zawiasu

● Zużyte powierzchnie uszczelniające można naprawić poprzez napawanie, aby zmniejszyć koszty operacyjne

Rozwiązywanie problemów

● Nieprawidłowe zamknięcie: Sprawdź, czy na dysku, zawiasach i powierzchniach uszczelniających nie znajdują się ciała obce lub uszkodzenia

● Wyciek zewnętrzny: Dokręcić śruby lub wymienić uszczelki

● Zablokowanie: Zdemontować, oczyścić wewnętrzne zanieczyszczenia i skorygować mechanizm zawiasu

Obszary zastosowań

Dzięki uniwersalności zgodnej ze standardem GB, niezawodnej odporności na korozję i stabilnemu uszczelnieniu, zawory zwrotne z kołnierzem wahliwym ze stali nierdzewnej GB są szeroko stosowane w:

● Przemysł petrochemiczny i rurociągi technologiczne

● Miejskie zaopatrzenie w wodę i odprowadzanie ścieków, uzdatnianie wody chlorowanej

● Elektrownie i układy pomocnicze elektrowni

● Systemy spożywcze, farmaceutyczne i czystych płynów

● Rurociągi w metalurgii, przemyśle stoczniowym, rurociągach wody morskiej i innych czynników korozyjnych
