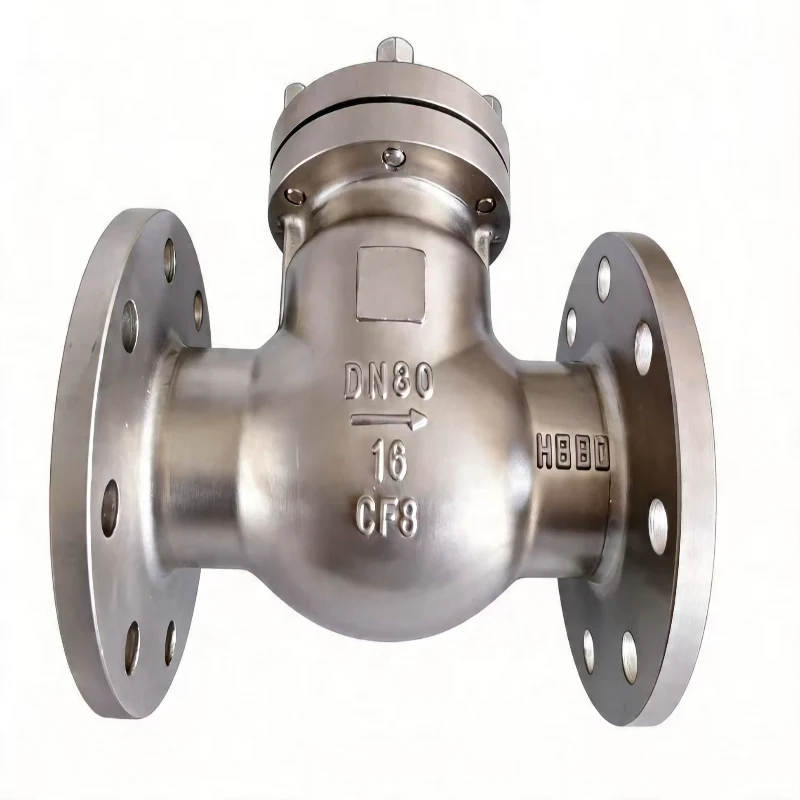

Zawór zwrotny kołnierzowy

Bolaisi Valve oferuje szeroką gamę zaworów zwrotnych – obejmujących zawory obrotowe, podnoszone, pionowe, płytkowe, motylkowe, ciche i dyskowe – odpowiednich do mediów takich jak woda, para i olej. Produkty te są przeznaczone do pracy w warunkach niskiego, średniego i wysokiego ciśnienia oraz w wysokiej temperaturze. Wspierają personalizację eksportu, przechodzą pełne fabryczne testy ciśnieniowe, zapewniają zerowy wyciek i wysoką stabilność i są szeroko stosowane w globalnych projektach inżynieryjnych.

Definicja produktu

Zawory zwrotne kołnierzowe to automatyczne zawory ochronne rurociągów, które działają w oparciu o różnicę ciśnień płynu. Przepływ do przodu powoduje otwarcie dysku zaworu, umożliwiając płynny przepływ; i odwrotnie, jeśli wystąpi przepływ wsteczny, odwrócenie ciśnienia lub podciśnienie (z powodu wyłączenia systemu), dysk zamyka się natychmiast i automatycznie, całkowicie blokując przepływ wsteczny.

Działając całkowicie automatycznie — bez ręcznej interwencji, zewnętrznego zużycia energii lub ruchomych części zewnętrznych — zawory te są niezbędnymi elementami bezpieczeństwa zapobiegającymi przepływowi zwrotnemu i uderzeniom wodnym, chroniącym pompy i pozwalającym uniknąć uszkodzeń sprzętu spowodowanych przepływem wstecznym. Są szeroko stosowane na wylotach pomp, w rurociągach kotłowych, rurociągach powrotnych, odgałęzieniach, sieciach miejskich i rurociągach procesów chemicznych, służąc jako zawór o krytycznym znaczeniu dla bezpieczeństwa rurociągów przemysłowych.

Klasyfikacja produktu i kluczowe specyfikacje

Seria produktów głównego nurtu

1. Zawór zwrotny klapowy (H44): Duży otwór, duży przelot, niski opór przepływu; nadaje się do głównych rurociągów transportujących wodę, olej lub ścieki.

2. Zawór zwrotny podnoszenia (H41): Wysoka precyzja uszczelnienia, zerowy wyciek; nadaje się do delikatnych rurociągów procesowych chemicznych i wysokociśnieniowych.

3. Pionowy zawór zwrotny (H42): przeznaczony do rurociągów pionowych; czułe zapobieganie przepływowi zwrotnemu.

4. Zawór zwrotny płytkowy (H74): H74 Zawór zwrotny płytkowy o długim wzorze: Rurociągi o dużej średnicy, warunki wysokociśnieniowe, para wysokotemperaturowa, ropa i gaz oraz media przemysłowe z niewielkimi zanieczyszczeniami.

H74 Cienkowarstwowy zawór zwrotny płytkowy: Zastosowania z ograniczoną przestrzenią montażową lub zwartymi układami rurociągów (wyposażenie wewnętrzne, wąskie szyby rurowe, wysokie instalacje wodno-kanalizacyjne).

5. Zawór zwrotny motylkowy (H76/H77): cienki i lekki, tani i szybki montaż; nadaje się do systemów przeciwpożarowych i wodociągowo-kanalizacyjnych.

6. Cichy zawór zwrotny (HC41): Rurociągi przemysłowe o małej skali do czystej wody lub lekko żrących cieczy.

7. Zawór zwrotny talerzowy (H46): Rurociągi technologiczne o dużej średnicy do komunalnego zaopatrzenia w wodę/odwadniania, sieci kanalizacyjnych, systemów cyrkulacji wody morskiej, zakładów chemicznych, elektrowni i hutnictwa.

8. Cichy zawór zwrotny (HC42): Zamknięcie bez wstrząsów, zapobiega uderzeniom hydraulicznym; przeznaczone do budynków wysokościowych i pompowni.

Specyfikacje techniczne

Różnice i cechy różnych zaworów zwrotnych

1. Ogólny skład strukturalny

Ogólna konstrukcja zaworu zwrotnego jest prosta i stabilna i składa się z pięciu podstawowych elementów: korpusu zaworu, gniazda zaworu, dysku, zespołu sworznia/sprężyny i pary uszczelniającej.

Żadnych przekładni, kół ręcznych ani siłowników; konstrukcja charakteryzuje się wyjątkowo niską awaryjnością i jest praktycznie bezobsługowa.

2. Charakterystyka strukturalna różnych zaworów zwrotnych

H41 Zawór zwrotny podnoszenia

Konstrukcja: Połączenie kołnierzowe; dysk unosi się pionowo; posiada zintegrowaną tuleję prowadzącą.

H42 Pionowy zawór zwrotny

Budowa: Konfiguracja pod kątem prostym (wlot/wylot 90°); zaprojektowany specjalnie do montażu pionowego.

Zawór zwrotny kołnierzowy H44

Konstrukcja: Połączenie kołnierzowe; Jednoczęściowa tarcza na wahaczu otwiera się i zamyka ruchem wahadłowym.

Zawór zwrotny motylkowy H46 (dwufunkcyjnego: kołnierzowy/waflowy)

Konstrukcja: Montaż płytkowy lub kołnierzowy; posiada dwie połówki tarczy w kształcie motyla, które otwierają się i zamykają synchronicznie za pomocą sprężyny skrętowej.

Zawór zwrotny waflowy H74 (dostępny w seriach cienkich/krótkich i długich)

Struktura: Ultra cienka konstrukcja jednotarczowa ze sprężyną; zabezpieczone poprzez zaciśnięcie pomiędzy dwoma kołnierzami.

Zawór zwrotny typu motylkowego H76

Struktura: montaż typu opłatek; jednoramienny mechanizm wahadłowy (w zasadzie płytka wersja H44).

Zawór zwrotny motylkowy H77 (typ ultracienki/krótki)

Struktura: Kompaktowa konstrukcja z dwoma dyskami w stylu opłatka; cieńszy profil niż H46.

Cichy zawór zwrotny HC41

Konstrukcja: Typ pionowy z kołnierzem; stożkowy dysk z mocną, wstępnie napiętą sprężyną do szybkiego zamykania.

Cichy zawór zwrotny HC42

Struktura: Konfiguracja pod kątem prostym z mechanizmem podnoszenia wspomaganym sprężyną; model o cichej pracy przeznaczony do rurociągów pionowych.

Obszary zastosowań

1. Miejskie zaopatrzenie w wodę i odprowadzanie ścieków

Miejskie sieci wodociągowe, pompownie wody wtórnej, rurociągi oczyszczalni ścieków i wyloty z pompowni; zapobiega uszkodzeniom pomp podczas przepływu wstecznego.

2. Systemy przeciwpożarowe

Główne linie instalacji tryskaczowej, rurociągi pomp utrzymujących ciśnienie i jednostki pompowni; zapobiega cofaniu się wody pod wysokim ciśnieniem i zapewnia stabilne ciśnienie w sieci oraz bezpieczeństwo.

3. Przemysł cieplny i energetyczny

Rurociągi parowe w elektrowniach cieplnych, systemy cyrkulacji ciepłej wody i rurociągi odprowadzające kotły; zapobiega cofaniu się pary lub wody o wysokiej temperaturze, które mogłyby uszkodzić sprzęt.

4. Przemysł petrochemiczny

Rurociągi do transportu ropy naftowej, rurociągi do procesów chemicznych i systemy transportu kwasów/zasad; chroni naczynia reakcyjne, korpusy pomp i oprzyrządowanie.

5. Wysokie budynki i projekty budowlane

Wysokie piony wodociągowe i rurociągi pomp wspomagających; zapobiega uderzeniom wodnym, redukuje hałas, stabilizuje ciśnienie i zapobiega przepływowi wstecznemu.

6. Ochrona środowiska, nowa energia i systemy gazowe

Urządzenia do oczyszczania gazów spalinowych, rurociągi transportujące gaz ziemny i systemy płynów obiegowych; zapewnia stabilny, jednokierunkowy przepływ w rurociągu.

Przewodnik po precyzyjnym wyborze zaworu zwrotnego

Krok 1: Weź pod uwagę medium (eliminuje połowę opcji modelu)

1. Czysta woda/czysta woda (bez zanieczyszczeń): odpowiednie wszystkie modele; do cichej pracy → HC41; dla oszczędności miejsca → H74/H77

2. Ścieki/woda z osadami lub zanieczyszczeniami: HC41/HC42/H74 zabronione; nadaj priorytet H44, H46, H76

3. Para o wysokiej temperaturze (>120°C): Zabronione są wszystkie modele sprężynowe z uszczelkami z miękkiej gumy (seria HC, H74); wybierz H41 lub H44 z twardymi uszczelkami metal-metal

4. Żrące media chemiczne: Zmodernizuj korpus zaworu do stali nierdzewnej 304/316; nadaj priorytet strukturom H41 lub H46

Krok 2: Weź pod uwagę przestrzeń instalacyjną

1. Niezwykle ograniczona przestrzeń: skup się na typach płytek — H74 > H77 > H46

2. Standardowe pompownie/rurociągi kołnierzowe (bez ograniczeń przestrzennych): Modele kołnierzowe HC41, H44, H46

3. Stały pionowy układ rur pod kątem prostym 90°: Wybierz H42 lub HC42

Krok 3: Podstawowe wymagania — chcesz wyeliminować uderzenia wodne i hałas?

1. Wymagana cicha praca i zapobieganie uderzeniom hydraulicznym (pomieszczenia wodociągowe/pompownie mieszkalne poniżej mieszkań): preferowany HC41; H74 do ciasnych przestrzeni; Model wolnozamykający HH46 do dużych pomp o dużej mocy

2. Dopuszczalne lekkie uderzenie wodne; nacisk na przepustowość i trwałość: H44, H46, H76

3. Rurociąg procesowy wysokociśnieniowy (hałas nie stanowi problemu): twardo uszczelniony zawór zwrotny H41

Krok 4: Ograniczenia dotyczące orientacji instalacji

1. Nadaje się do montażu poziomego lub pionowego: HC41, H41, H46, H74, H77

2. Tylko montaż pionowy: H42, HC42

3. Zakaz montażu pionowo w dół: Wszystkie zawory wahadłowe H44/H46/H76 (zamykanie wspomagane grawitacyjnie)

Kluczowe punkty sprzedaży zaworów zwrotnych Bolais

1. W pełni automatyczna, bezobsługowa konstrukcja

Brak mechanizmów operacyjnych i łatwo zużywających się części; automatyczne zapobieganie przepływowi zwrotnemu; nie wymaga rutynowej konserwacji przez cały okres użytkowania, co znacznie zmniejsza koszty obsługi i konserwacji.

2. Rygorystyczne testy fabryczne

Każdy kołnierzowy zawór zwrotny przechodzi testy ciśnienia w płaszczu i testy uszczelnienia pod ciśnieniem wstecznym, aby wyeliminować problemy z przepływem zwrotnym, mikroprzeciekami i utratą ciśnienia.

3. Kompleksowy zakres materiałów i specyfikacji

Dostępne w wersji ze stali węglowej, stali nierdzewnej i stali o bardzo niskiej zawartości węgla 316L; precyzyjnie dopasowane do każdych warunków pracy — bez niedopasowań i strat.

4. Stabilne uszczelnienie i duża odporność na uderzenia wodne

Zoptymalizowana przeciwwaga tarczy i napięcie sprężyny zapewniają szybkie, ale delikatne zamykanie, eliminując uderzenia wodne rurociągu, hałas uderzeniowy i wibracje.

5. Zgodny ze światowymi standardami eksportowymi

Dostępne są pełne zestawy dokumentacji eksportowej, raporty z kontroli towarów i raporty z analizy widmowej materiałów.

6. Bezpośrednie dostawy fabryczne z dużą ilością zapasów

Duży asortyment standardowych modeli; obsługuje zamówienia pilne, zamówienia eksportowe całokontenerowe oraz personalizację niestandardową.

Często zadawane pytania

P1: Czy kołnierzowe zawory zwrotne mogą regulować natężenie przepływu?

Odp.: Nie, nie mogą regulować przepływu. Jedyną funkcją zaworu zwrotnego jest umożliwienie przepływu jednokierunkowego i zapobieganie przepływowi zwrotnemu; jest to zawór bezpieczeństwa i nie ma właściwości dławiących ani regulujących ciśnienie.

P2: Czy istnieją szczególne wymagania dotyczące kierunku instalacji?

O: Tak. Korpus zaworu posiada strzałkę wskazującą kierunek przepływu; instalacja musi być zgodna z kierunkiem przepływu medium. Rurociągi pionowe wymagają specjalnych zaworów zwrotnych do montażu pionowego.

P3: Czy zawory zwrotne są podatne na awarie? Czy wymagają częstej konserwacji?

Odp.: Zawory zwrotne charakteryzują się minimalistyczną konstrukcją bez skomplikowanych elementów przekładni, co skutkuje wyjątkowo niską awaryjnością i praktycznie bezobsługową pracą; należą do najbardziej stabilnych typów zaworów do rurociągów przemysłowych.

P4: Czy zawory zwrotne można stosować do ścieków lub mediów zawierających muł/osad?

O: Tak. Preferowanym wyborem są zawory zwrotne typu swing; oferują szeroką ścieżkę przepływu, która jest odporna na zatykanie, dzięki czemu nadają się do mediów zawierających śladowe zanieczyszczenia.

P5: Jaki typ zaworu zwrotnego jest używany w zastosowaniach z parą wysokotemperaturową?

Odp.: W przypadku pary o wysokiej temperaturze zalecamy zawory zwrotne typu wahadłowego lub podnośnikowego WCB ze stali węglowej z twardą uszczelką; zapewniają odporność na wysoką temperaturę, odporność na erozję i stabilność wymiarową.
