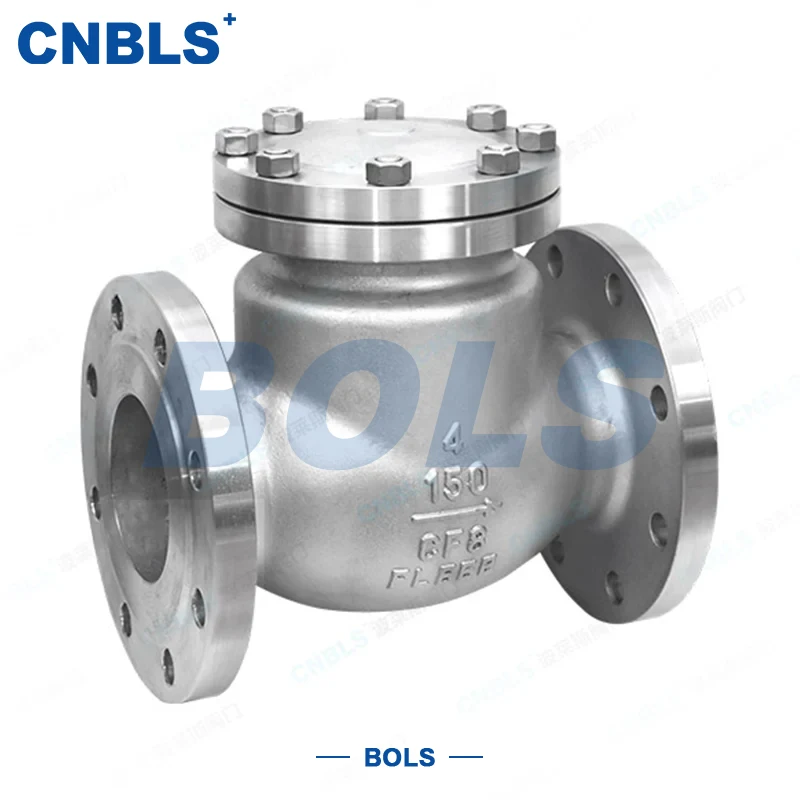

Zawory zwrotne z kołnierzem wahliwym ze stali nierdzewnej ANSI

Zawory zwrotne z kołnierzem wahliwym ze stali nierdzewnej ANSI to automatyczne zawory odcinające zaprojektowane i wyprodukowane ściśle według norm ANSI/ASME. Łączą w sobie odporność na korozję stali nierdzewnej z zaletami konstrukcji typu wahliwego, składającej się głównie z korpusu ze stali nierdzewnej, maski, tarczy wahliwej, mechanizmu zawiasowego i końcówek kołnierzowych.

Zasada działania jest prosta i niezawodna: Podczas przepływu do przodu średnie ciśnienie obraca dysk wokół zawiasu, aby go otworzyć, zapewniając płynny przepływ. W przypadku przepływu wstecznego dysk zamyka się automatycznie pod własnym ciężarem i ciśnieniem wstecznym, szczelnie zapobiegając przepływowi wstecznemu i chroniąc system rurociągów i urządzenia znajdujące się za nim.

Wyposażone w mocne i łatwe w utrzymaniu połączenia kołnierzowe oraz doskonałą odporność na korozję, zawory te są szeroko stosowane w systemach rurociągów ANSI w przemyśle petrochemicznym, gazowym, spożywczym i farmaceutycznym, uzdatnianiu wody i elektrowniach. Są szczególnie idealne do zastosowań średnionisko-średnio-wysokich, wymagających automatycznego zapobiegania przepływom zwrotnym, wysokiego uszczelnienia i odporności na korozję. Dzięki zgodności i praktyczności zawory zwrotne z kołnierzem wahliwym ze stali nierdzewnej ANSI stały się kluczowymi komponentami zapewniającymi jednokierunkowy przepływ w systemach rurociągów ANSI.

Podstawowe parametry techniczne

Podstawowe zalety produktu

Zgodny ze standardem ANSI, duże możliwości adaptacji

Zaprojektowane i wyprodukowane ściśle zgodnie z ANSI/ASME, API i innymi amerykańskimi normami. Można go bezpośrednio zastosować do różnych systemów rurociągów ANSI bez dodatkowych modyfikacji, zmniejszając koszty zakupu i instalacji. Zawory zwrotne z kołnierzem wahliwym ze stali nierdzewnej ANSI są kluczowymi elementami zapobiegającymi przepływowi zwrotnemu w rurociągach ANSI.

Całość wykonana ze stali nierdzewnej, odporna na korozję i trwała

Wykorzystuje stal nierdzewną ANSI, taką jak F304/CF8, F316/CF8M, o doskonałej odporności na korozję, wysoką temperaturę i zużycie. Zapewnia stabilną, długoterminową pracę w kwaśnych, chlorowanych i innych korozyjnych mediach, zmniejszając częstotliwość wymiany i koszty konserwacji.

Struktura wahadłowa, wysoka wydajność przepływu

Konstrukcja z jedną/podwójną/wielotarczą pasuje do różnych średnic. Płynny przepływ przepływu, niski opór i czułość działania. Reakcja na zamknięcie rzędu 0,5 s szybko blokuje przepływ wsteczny, skutecznie chroniąc pompy, sprężarki i sprzęt za zaworem przed uderzeniami wodnymi.

Niezawodne uszczelnienie, szeroki zakres zastosowań

Twarde uszczelnienie do pracy w wysokich temperaturach, w warunkach dużego obciążenia cząsteczkami i dużym zużyciu; miękkie uszczelnienie do średnio-niskich temperatur i czystych mediów. Solidne połączenie kołnierzowe zgodne z API 598 klasa IV z zerowymi widocznymi wyciekami, odpowiednie do warunków od niskiego do średnio-wysokiego ciśnienia.

Brak napędu zewnętrznego, łatwa obsługa

Automatycznie otwiera się i zamyka przy średnim ciśnieniu i grawitacji dysku, nie wymaga dodatkowej mocy. Prosta konstrukcja, stabilna wydajność, mniejsze inwestycje w sprzęt i zużycie energii.

Materiały i struktura komponentów

(Podkreśl jakość, zapewnij stabilną wydajność)

Podstawowe materiały składowe

(zgodny z ANSI, możliwość kontroli jakości)

● Korpus/pokrywa: ASTM A182 F304/F316 (kute), ASTM A351 CF8/CF8M (odlew), oba spełniają normy materiałowe ANSI dla różnych warunków korozyjnych.

● Dysk: ten sam materiał co korpus + powłoka ze stopu stellitu (ASTM A417 dla uszczelnienia twardego) lub stal nierdzewna + miękki pierścień uszczelniający z PTFE (miękkie uszczelnienie), równoważące uszczelnienie i trwałość.

● Mechanizm zawiasowy: Kuta stal nierdzewna 316; wał zawiasu wykonany ze stali nierdzewnej 17 4PH utwardzanej wydzieleniowo (ASTM A193 630), znacznie poprawiający odporność na zużycie i wytrzymałość, aby uniknąć zakleszczenia.

● Uszczelki: Pierścień ze stopu Inconel do pracy w wysokich temperaturach; PTFE/kauczuk perfluoroeterowy do mediów czystych o średniej i niskiej temperaturze; Uszczelka spiralna 316L (ANSI B16.20) do uszczelnienia kołnierza.

● Śruby/nakrętki: ASTM A193 B8/B8M (śruby ze stali nierdzewnej), ASTM A194 8/8M (pasujące nakrętki), zgodne z normami ANSI dotyczącymi mocowania pod wysokim ciśnieniem, dopasowany materiał korpusu zapewniający stałą odporność na korozję.

Cechy konstrukcyjne

(Projekt naukowy dla warunków ANSI)

Konstrukcja typu wahliwego z elastycznymi opcjami pojedynczego/podwójnego/wielotarczowego w zależności od średnicy. Kołnierzowa konstrukcja płytkowa/jednolita do różnych potrzeb instalacyjnych. Zewnętrzny zawias ułatwiający konserwację. Konstrukcja z prostym przepływem zapewnia niski opór i czułą pracę. Dzięki strukturze naukowej zawory zwrotne z kołnierzem wahliwym ze stali nierdzewnej ANSI zapewniają praktyczność i stabilność w różnych zastosowaniach rurociągów ANSI.

Standardy projektowania i produkcji

Wytyczne dotyczące wyboru

Dokładnie odpowiada klasie ciśnienia ANSI

Klasa 150 (PN20) dla niskiego ciśnienia; Class300 (PN50) dla średniego ciśnienia; Klasa 600 (PN100) dla średniego i wysokiego ciśnienia. Ściśle dopasuj klasę rurociągu, aby uniknąć nadciśnienia. Aby zapewnić bezpieczną pracę, należy odpowiednio dobrać zawory zwrotne z kołnierzem wahliwym ze stali nierdzewnej ANSI.

Wybierz strukturę dysku według średnicy

Mała średnica (NPS 1/2" ~ 2"): jednotarczowa, wahadłowa, niski opór, czułe działanie. Duża średnica (NPS 3" i więcej): podwójna/wielotarczowa, zmniejsza ryzyko wibracji i uderzeń hydraulicznych.

Wybierz typ uszczelnienia według warunków pracy

Wysoka temperatura (>200℃), cząstki lub duże zużycie → twarde metalowe uszczelnienie (nakładka stellitowa). Średnio-niska temperatura (≤200℃), czyste media → miękkie uszczelnienie (PTFE/perfluoroeter) dla niemal zerowego wycieku.

Dopasuj materiał do średniej korozji

Ogólne media niekorozyjne → 304 (F304/CF8). Media chlorowane, kwaśne lub żrące → 316 (F316/CF8M). Silna korozja → przejście na specjalną stal nierdzewną w celu dłuższej żywotności.

Dopasuj specyfikację kołnierza ANSI

Potwierdź, że typ okładziny (RF/RJ) i gatunek materiału całkowicie pasują do kołnierzy rurociągu, aby zapobiec uszkodzeniu uszczelnienia.

Obsługa i konserwacja

(Przedłuż żywotność, zapewnij stabilną pracę)

Uwagi dotyczące instalacji

● Przed instalacją: sprawdź, czy klasa, materiał, średnica i okładzina kołnierza odpowiadają systemowi ANSI. Sprawdź korpus, tarczę i zawias pod kątem uszkodzeń. Ręcznie przetestuj ruch dysku, aby zapewnić płynne działanie.

● Zamontuj zgodnie ze strzałką kierunku przepływu, aby mieć pewność, że przepływ do przodu otworzy dysk. Instalacja odwrotna jest surowo zabroniona.

● Zachowaj wystarczający odstęp po stronie tarczy, aby umożliwić pełne otwarcie, unikaj przeszkód w postaci rur lub ścian.

Rutynowa konserwacja

● Regularnie sprawdzaj uszczelki kołnierza i pokrywy; dokręcić śruby lub wymienić uszczelki w przypadku wystąpienia wycieku.

● Okresowo demontuj, aby oczyścić wewnętrzne zanieczyszczenia, nałóż smar wysokotemperaturowy na wał zawiasu, aby zapobiec zakleszczeniu.

● W przypadku zastosowań wymagających dużego przepływu lub dużych rozmiarów należy zainstalować ochronniki przed uderzeniami wodnymi w dalszej części przepływu. Powoli zamykaj zawory przed zaworem, aby zmniejszyć wstrząs.

Uruchom ponownie po długotrwałym wyłączeniu

Przed ponownym uruchomieniem: ręcznie sprawdź ruch dysku, sprawdź wnętrze pod kątem zablokowania lub uszkodzenia uszczelki. Powoli otwieraj medium i stopniowo zwiększaj ciśnienie i przepływ, aby uniknąć zakleszczenia lub uszkodzenia uszczelnienia.

Pola aplikacji

Dzięki zgodności z ANSI, odporności na korozję, niezawodnemu uszczelnieniu i delikatnemu działaniu, zawory zwrotne z kołnierzem wahliwym ze stali nierdzewnej ANSI są szeroko stosowane w systemach rurociągów ANSI do:

● Petrochemia: media korozyjne, takie jak płyny chemiczne, kwaśny olej, kwasy i zasady, pod niskim i średnio wysokim ciśnieniem.

● Gaz ziemny: rurociągi gazu ziemnego i LPG, duża odporność na korozję, niezawodne zapobieganie przepływom zwrotnym.

● Przemysł spożywczy i farmaceutyczny: rurociągi z czystym medium, uszczelnienia o wysokiej precyzji, klasa higieniczna.

● Uzdatnianie wody: instalacje do oczyszczania wody chlorowanej, ścieków i mediów korozyjnych.

● Energetyka: układy pomocnicze elektrowni i rurociągi parowe, odporne na wysokie temperatury i zużycie.
