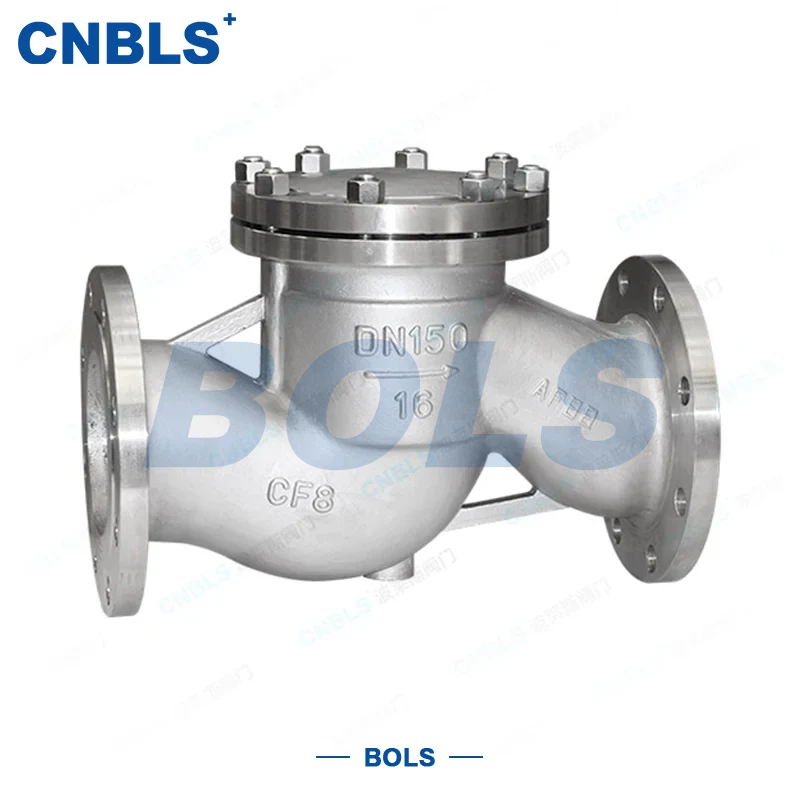

Zawory zwrotne ze stali nierdzewnej

Zawory zwrotne ze stali nierdzewnej (seria H41H) to automatyczne zawory zwrotne typu lift, profesjonalnie zaprojektowane zgodnie z normą GB/T 12235. Główny korpus wykonany jest ze stali nierdzewnej 304/316/316L z metalową, twardą uszczelką, w której zarówno dysk, jak i gniazdo są pokryte węglikiem wolframu. Zostały specjalnie zaprojektowane, aby zapobiegać przepływowi zwrotnemu i chronić rurociągi i sprzęt.

Zawór otwiera się i zamyka automatycznie przy średnim ciśnieniu:

● Przepływ do przodu unosi dysk, umożliwiając płynny przepływ.

● Przepływ zwrotny powoduje szybkie zamknięcie dysku pod wpływem grawitacji i przeciwciśnienia, tworząc szczelne uszczelnienie i zerowy wyciek.

Dzięki prostemu kanałowi przepływu i pionowemu mechanizmowi prowadzącemu zawór charakteryzuje się stabilnym działaniem, szybką reakcją i niskimi oporami przepływu. Nadaje się do długotrwałej pracy w trudnych warunkach, takich jak korozja, wysoka temperatura i media zawierające cząstki.

Zawory te są szeroko stosowane w przemyśle petrochemicznym, komunalnym zaopatrzeniu w wodę i odprowadzaniu wody, energetyce, przemyśle spożywczym i farmaceutycznym, metalurgii i innych gałęziach przemysłu, szczególnie w rurociągach niskiego i wysokiego ciśnienia z mediami korozyjnymi.

Podstawowe parametry techniczne

Struktura i skład materiału

Cała seria zaworów zwrotnych ze stali nierdzewnej charakteryzuje się odporną na korozję obudową ze stali nierdzewnej i wzmocnionymi powierzchniami uszczelniającymi, co znacznie poprawia ogólną żywotność i niezawodność.

1. Główne komponenty i materiały

● Korpus/pokrywa: stal nierdzewna 304, 316, 316L (GB/T 1220)

● Tarcza: Korpus ze stali nierdzewnej + twarda okładzina stellitowa

● Siedzisko: podstawa ze stali nierdzewnej + twarda okładzina stellitowa

● Prowadnica: Kuta stal nierdzewna, płynne podnoszenie bez zakleszczania

● Uszczelka: Uszczelka spiralna 316L (GB/T 4622.1)

● Śruby / nakrętki: stal nierdzewna 304/316 do dopasowania antykorozyjnego

2. Cechy konstrukcyjne

● Prowadnica pionowa, stabilny ruch tarczy bez ugięcia

● Prosta droga przepływu, niskie straty ciśnienia

● Twarde uszczelnienie metalowe: odporne na wysoką temperaturę, erozję i zużycie

● Połączenie kołnierzowe dla łatwej instalacji i konserwacji

● W pełni automatyczne działanie, nie wymaga uruchamiania elektrycznego/pneumatycznego

Standardy projektowania i produkcji

Zawory zwrotne ze stali nierdzewnej spełniają normy krajowe w całym procesie, od projektowania i produkcji po kontrolę, zapewniając wymienność i bezpieczeństwo.

● Struktura zaworu: GB/T 12235 (zawór zwrotny podnoszenia)

● Wartości znamionowe ciśnienia i temperatury: GB/T 12224

● Bezpośrednio: GB/T 12221

● Kołnierz: GB/T 9113 (RF)

● Materiał: GB/T 1220, GB/T 13401

● Napawanie: GB/T 17491

● Test ciśnienia i uszczelnienia: GB/T 13927

● Badania NDT: JB/T 6439

● Instalacja: GB 50235

Podstawowe zalety

Silna odporność na korozję

Korpus wykonany w całości ze stali nierdzewnej zapewniający długą pracę w wodzie chlorowanej, słabych kwasach/zasadach, wodzie morskiej i mediach chemicznych.

Niezawodne uszczelnienie i długa żywotność

Tarcza i gniazdo pokryte stopem Stellite, odpornym na zużycie i wysoką temperaturę, znacznie zmniejszającym wycieki i częstotliwość wymiany.

Wrażliwe działanie i doskonałe zabezpieczenie przed przepływem zwrotnym

Pionowa konstrukcja windy zamyka się szybko, skutecznie chroniąc pompy, sprężarki i wymienniki ciepła przed uderzeniami wodnymi i uszkodzeniami związanymi z przepływem zwrotnym.

Niski opór przepływu i oszczędność energii

Prosta konstrukcja zapewnia płynny przepływ, idealna do ciągłych rurociągów przemysłowych.

Standard GB i wymienne

Wymiary, kołnierze i wartości ciśnienia są zgodne z normami krajowymi i stanowią bezpośredni zamiennik zaworów o tej samej specyfikacji.

Przewodnik wyboru

1. Wybierz według ciśnienia i modelu

● PN16: Zasilanie wodą pod normalnym ciśnieniem, woda obiegowa

● PN25: Ogólny olej przemysłowy, media chemiczne

● PN40/63: Średnio-wysokie ciśnienie, wysoka temperatura, silne uderzenia

Znaczenie przyrostka:

● P: stal nierdzewna 304

● R: stal nierdzewna 316

2. Wybierz według korozji

● Czysta woda, powietrze, słaba korozja → 304 (P)

● Chlorki, słabe kwasy/zasady → 316 (R)

● Silna korozja, wysoka zawartość soli, wysoka temperatura → 316L

3. Wybierz według temperatury

● Normalna temperatura: Wszystkie stale nierdzewne

● Wysoka temperatura ≤550°C: Twarde uszczelnienie stellitowe

● Niska temperatura ≥-40°C: Stal nierdzewna odporna na niskie temperatury

4. Krytyczna uwaga dotycząca instalacji

● TYLKO instalacja pozioma

● Strzałka przepływu musi odpowiadać kierunkowi medium

● NIE instaluj pionowo

Instalacja, obsługa i konserwacja

1. Instalacja

● Przed instalacją sprawdź model, ciśnienie, rozmiar i materiał

● Oczyść rurociąg, aby uniknąć zablokowania tarczy przez zanieczyszczenia

● Dokręcić śruby kołnierza na krzyż; stosować uszczelki spiralnie zwijane

● Po montażu przeprowadzić próbę hydrostatyczną

2. Rutynowa kontrola

● Sprawdź kołnierze i pokrywę pod kątem wycieków

● Zwróć uwagę na nietypowe dźwięki lub wibracje

● Zwiększ częstotliwość inspekcji w przypadku pracy w wysokiej temperaturze/korozyjnej

3. Konserwacja

● Oczyść komorę i prowadnicę podczas wyłączania

● Sprawdź tarczę i gniazdo pod kątem zużycia; w razie potrzeby ponownie nałóż

● Sprawdź elastyczność podnoszenia tarczy przed ponownym uruchomieniem po długim przestoju

4. Rozwiązywanie problemów

● Wyciek: Sprawdź powierzchnie uszczelniające, uszczelki, moment dokręcenia śrub

● Zablokowana tarcza: Zdemontuj, wyczyść, wyrównaj prowadnicę

● Słabe uszczelnienie: Naprawić powierzchnie uszczelniające, sprawdzić powrót tarczy

Zastosowania i branże

Zawory zwrotne ze stali nierdzewnej, dzięki swojej stabilnej konstrukcji i dużej odporności na korozję, nadają się do:

● Petrochemia: Rurociągi technologiczne, rozpuszczalniki, transport ropy

● Komunalne: Zaopatrzenie w wodę, ścieki, uzdatnianie wody chlorowanej

● Moc: Instalacje pomocnicze, przewody pary, kondensatu

● Przemysł spożywczy i farmaceutyczny: Czyste media, higieniczne rurociągi

● Metalurgia i przemysł stoczniowy: Rurociągi wysokotemperaturowe, korozyjne i wysokociśnieniowe
