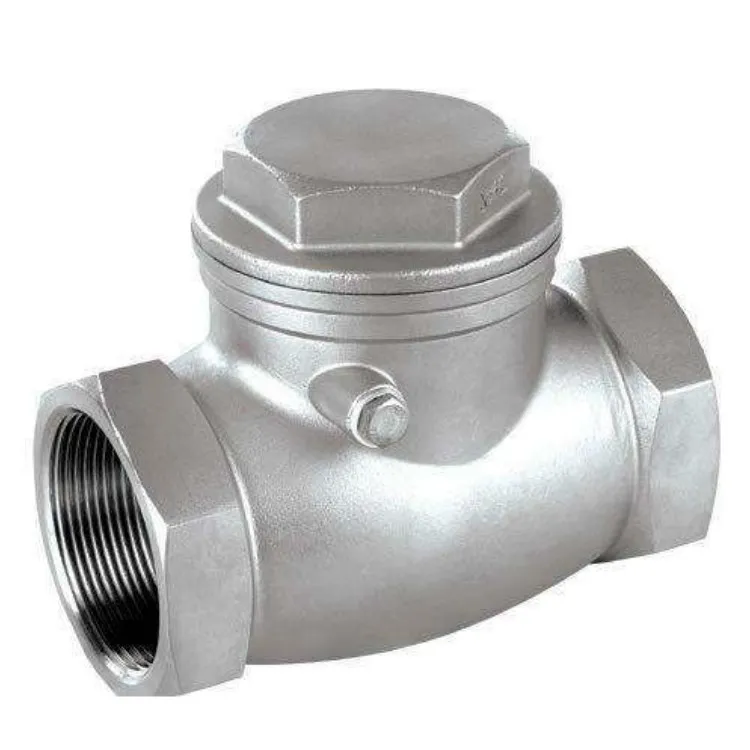

Zawory zwrotne zwrotne ze stali kutej ze stali nierdzewnej z gwintem wewnętrznym

Zawory zwrotne zwrotne ze stali kutej ze stali nierdzewnej z gwintem wewnętrznym do spawania są automatycznymi zaworami zwrotnymi specjalnie zaprojektowanymi do pracy w małych i średnich średnicach, przy wysokim ciśnieniu i korozyjności. Wykonane z kutej stali nierdzewnej, posiadają zarówno gwint wewnętrzny, jak i złącza do spawania kielichowego, które można elastycznie dobierać w zależności od warunków montażu na miejscu.

Zawór otwiera się i zamyka automatycznie w zależności od ciśnienia medium: dysk obraca się wokół zawiasu i otwiera się podczas przepływu do przodu, umożliwiając płynny przepływ medium; w przypadku przepływu zwrotnego dysk zamyka się szybko pod własnym ciężarem i ciśnieniem wstecznym, odcinając przepływ zwrotny i chroniąc pompy, sprężarki i wyposażenie rurociągu znajdujące się za rurociągiem.

Dzięki kutej stali i uszczelnieniu z twardego stopu zawór charakteryzuje się dużą wytrzymałością, odpornością na erozję, wysoką temperaturą i odpornością na korozję, umożliwiając długoterminową stabilną pracę w trudnych warunkach, takich jak przemysł chemiczny, energetyczny, farmaceutyczny i przetwórstwo precyzyjne.

Zawory zwrotne zwrotne ze stali kutej ze stali nierdzewnej z gwintem wewnętrznym do spawania są szczególnie odpowiednie do systemów rurociągów średnio-nisko-średnio-wysokiego ciśnienia z ograniczoną przestrzenią montażową i wysokimi wymaganiami dotyczącymi niezawodności uszczelnienia i wytrzymałości konstrukcyjnej.

Podstawowe parametry techniczne

Struktura i materiały składowe

Wszystkie kluczowe elementy zaworów zwrotnych ze stali kutej ze stali nierdzewnej z gwintem wewnętrznym i gwintem wewnętrznym, wykonane są z kutej stali nierdzewnej ze wzmocnionymi powierzchniami uszczelniającymi, a ogólna wydajność znacznie przewyższa zwykłe zawory odlewane.

● Korpus/maska: Kuta stal nierdzewna 304/316/316L, o dużej gęstości i wytrzymałości

● Tarcza: kuta stal z tego samego materiału + nakładka ze stopu twardego stellit

● Siedzisko: Podstawa z kutej stali + nakładka z twardego stopu, odporna na zużycie i erozję

● Mechanizm zawiasowy: Kuta stal nierdzewna; wał wykonany ze stali nierdzewnej utwardzanej wydzieleniowo 17-4PH

● Uszczelnienie gwintu: uszczelka z PTFE

● Uszczelka do spawania kielichowego: Materiał spawany ze stali nierdzewnej pasujący do korpusu

● Uszczelka maski: uszczelka spiralna 316L

● Śruby/nakrętki: stal nierdzewna 304/316, ogólna ogólna ochrona antykorozyjna

Standardy projektowania i produkcji

Konstrukcja, materiały, obróbka i kontrola tej serii zaworów są zgodne z normami krajowymi, aby zapewnić wymienność i bezpieczeństwo.

● Zawór zwrotny klapowy: GB/T 12236

● Klasa ciśnienia i temperatury: GB/T 12224

● Wymiary zabudowy: GB/T 12221

● Standard gwintu: GB/T 7306

● Norma spawania gniazdowego: GB/T 12224

● Norma kucia: GB/T 13401

● Norma materiałowa: GB/T 1220

● Proces napawania: GB/T 17491

● Test ciśnienia i szczelności: GB/T 13927

● Specyfikacja instalacji: GB 50235

Podstawowe zalety produktu

Kuty materiał stalowy, podwójna gwarancja wytrzymałości i odporności na korozję

Przyjmując kutą stal nierdzewną, jest ona bardziej odporna na wysokie ciśnienie, uderzenia i korozję niż zwykłe zawory ze staliwa, odpowiednia do długotrwałej pracy w trudnych warunkach pracy.

Podwójna struktura połączeń zapewniająca elastyczną instalację

Gwint wewnętrzny umożliwia szybki montaż i demontaż; spoina gniazdowa nadaje się do zastosowań pod wysokim ciśnieniem, wibracjami i wysokim poziomem uszczelnienia. Zawory zwrotne zwrotne ze stali kutej ze stali nierdzewnej z gwintem wewnętrznym do spawania gniazdowego mogą spełniać nawyki instalacyjne różnych użytkowników.

Struktura wahadłowa, niski opór przepływu i czułe działanie

Dysk obraca się wokół wału, aby się otworzyć, zapewniając płynny przepływ, niską utratę ciśnienia i szybką reakcję otwierania/zamykania, skutecznie tłumiąc uderzenia wodne i uderzenia wsteczne.

Metalowe twarde uszczelnienie, wysoka temperatura i odporność na zużycie

Powierzchnia uszczelniająca pokryta twardym stopem, odpowiednia do pary, oleju o wysokiej temperaturze i mediów korozyjnych, o długiej żywotności i niskim ryzyku wycieków.

Kompaktowy rozmiar, idealny do ograniczonych przestrzeni

Kompaktowa konstrukcja jest szczególnie odpowiednia dla przyrządów, rurociągów procesowych o małych średnicach, dopasowania jednostek, sprzętu montowanego na płozach i innych miejsc o ograniczonej przestrzeni.

Wytyczne dotyczące wyboru

Wybór według ciśnienia i modelu

● PN16: Niskociśnieniowe instalacje wodociągowe, kanalizacyjne i wody obiegowej

● PN25: Ogólne rurociągi do procesów naftowych i chemicznych

● PN40/PN63: Warunki średnio-wysokie, wysokie temperatury i uderzenia

Interpretacja modelu:1 = gwint wewnętrzny, 6 = spoina gniazdowa, 4 = typ obrotowy, P = stal nierdzewna.

Wybór według średniej korozji

● Konwencjonalna woda, powietrze, słaba korozja → 304

● Zawierający chlor, słaby kwas/zasada, łagodny środek chemiczny → 316

● Silna korozja, wysoka temperatura, wysoka zawartość soli → 316L

Wybór według warunków panujących na miejscu

● Częsta konserwacja i demontaż → Gwint wewnętrzny

● Wysokie ciśnienie, wibracje, instalacja stała → Spawanie kielichowe

Kierunek instalacji

● Rurociąg poziomy: Możliwość zastosowania konstrukcji uniwersalnej

● Rurociąg pionowy: Medium musi płynąć w górę

Instalacja i konserwacja

Uwagi dotyczące instalacji

● Przed instalacją sprawdź, czy model, ciśnienie, średnica, materiał i przyłącze pasują do rurociągu

● Oczyść rurociąg z zanieczyszczeń, aby uniknąć zakleszczenia dysku

● Do montażu gwintowego użyj taśmy PTFE lub uszczelek, równomiernie dokręć

● Wykonaj standardowe ukosowanie, spawanie i kontrolę spoiny kielichowej, aby upewnić się, że nie ma wycieków

● Zamontować zgodnie z kierunkiem przepływu oznaczonym strzałką na korpusie zaworu

Rutynowa konserwacja

● Regularnie sprawdzaj gwinty, spoiny i pokrywę pod kątem wycieków

● Regularnie czyść zanieczyszczenia we wnęce zaworu, aby zapobiec zakleszczaniu się zawiasów

● Nałóż smar wysokotemperaturowy na wał zawiasu, aby zmniejszyć zużycie

● Zużyte powierzchnie uszczelniające można naprawić poprzez ponowne nałożenie, aby przedłużyć ich żywotność

Rozwiązywanie problemów

● Nieprawidłowe zamknięcie: Sprawdź, czy na tarczy, zawiasach i powierzchniach uszczelniających nie ma zanieczyszczeń lub uszkodzeń

● Wyciek zewnętrzny: Dokręcić gwinty lub wymienić uszczelki; naprawić spoiny

● Zablokowana akcja: Zdemontować i oczyścić ciała obce, skorygować mechanizm zawiasu

Typowe zastosowania

Dzięki wysokiej wytrzymałości, wysokiej odporności na korozję i wysokiej skuteczności uszczelniania, zawory zwrotne zwrotne ze stali kutej ze stali nierdzewnej z gwintem wewnętrznym do spawania są szeroko stosowane w:

● Rurociągi do procesów petrochemicznych i wysokochemicznych

● Elektrownie i układy pomocnicze elektrowni

● Systemy czystych mediów w przemyśle farmaceutycznym, spożywczym i napojowym

● Sterowanie przyrządem i cieczą o małej średnicy pod wysokim ciśnieniem

● Rurociągi z czynnikami korozyjnymi, takimi jak woda morska i ścieki zawierające chlor
