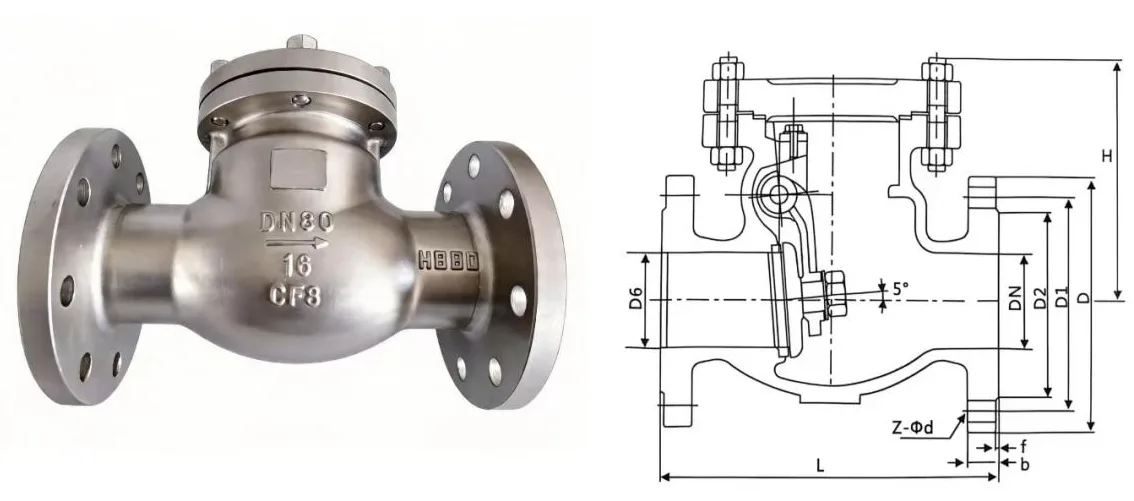

GB Zawory zwrotne obrotowe

Zawory zwrotne GB Swing, znane również jako zawory zwrotne lub zawory jednokierunkowe, są w pełni automatycznymi zaworami zabezpieczającymi rurociągi, które otwierają się i zamykają całkowicie pod wpływem średniego ciśnienia, bez konieczności ręcznej obsługi lub konieczności zasilania zewnętrznego.

Dzięki zintegrowanej wbudowanej konstrukcji wahadłowej kluczowe elementy otwierające i zamykające, w tym tarcze, wały sworzniowe i wahacze są zamknięte wewnątrz korpusu zaworu bez odsłoniętych części przekładni, skutecznie redukując wycieki zewnętrzne i zapewniając doskonałe właściwości uszczelniające. Konstrukcja prostego kanału przepływowego obniża opory przepływu i straty ciśnienia, co jest idealne w przypadku rurociągów o dużym przepływie. Nawierzchnia z twardego stopu jest opcjonalna dla powierzchni uszczelniającej gniazda, aby znacznie zwiększyć odporność na zużycie, korozję i erozję, wydłużając żywotność. Wyprodukowany w pełnej zgodności z normami krajowymi, jest standardowym akcesorium do jednokierunkowej ochrony systemów rurociągów.

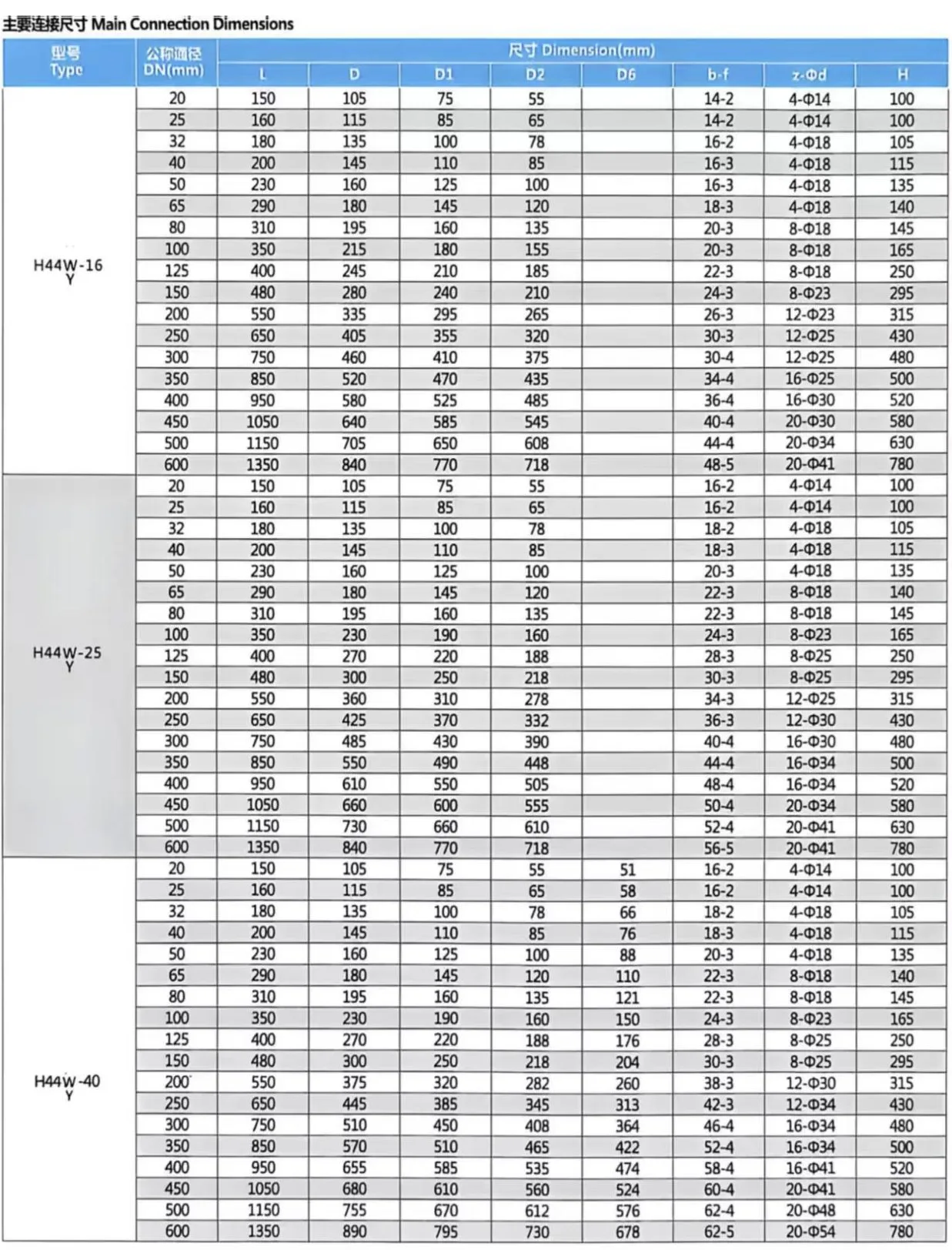

Podstawowe parametry produktu

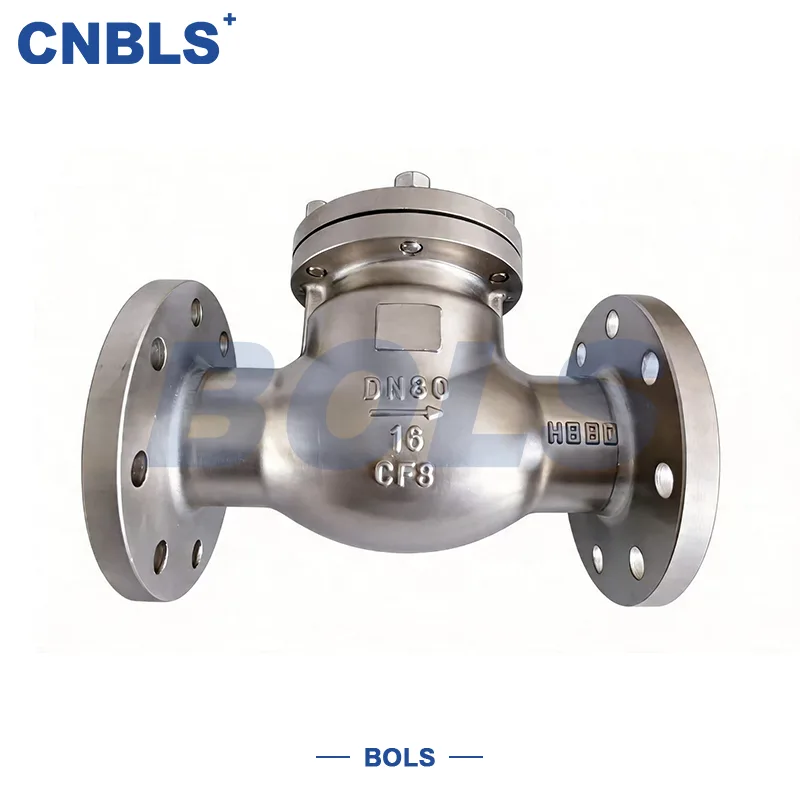

Opracowana przez Bolaisi seria zaworów zwrotnych GB obejmuje pełne modele H44W/Y-16P/25P/40P. Wykonany z wysokiej jakości stali nierdzewnej z przyłączem kołnierzowym ułatwiającym montaż, służy jako rdzeń zaworu zabezpieczającego przed refluksem w przemysłowych i cywilnych instalacjach rurociągowych. Przystosowuje się do transportu płynów w różnych warunkach pracy, zapewniając stabilną i niezawodną pracę.

Podstawowe scenariusze zastosowań i główne zastosowania

Charakteryzujące się dużą uniwersalnością adaptacyjne zawory zwrotne GB są szeroko stosowane w systemach rurociągów cieczy w różnych gałęziach przemysłu:

Zaopatrzenie i odprowadzanie wody do użytku komunalnego i budowlanego

Stosowany w miejskich sieciach wodociągowo-kanalizacyjnych, budownictwie wtórnych sieci wodociągowych i odprowadzających ścieki. Zapobiega przepływowi zwrotnemu medium podczas odcięcia wody lub wyłączenia pompy, unikając zanieczyszczenia wody i braku równowagi ciśnień w sieci rurociągów.

Przemysł petrochemiczny

Nadaje się do rurociągów transportujących ropę naftową, ropę rafinowaną i media chemiczne. Zatrzymuje odwrotny obrót pompy i zanieczyszczenie krzyżowe surowców spowodowane przepływem zwrotnym, zapewniając bezpieczne i stabilne procesy produkcyjne.

Przemysł energetyczny i termoelektryczny

Stosowany w instalacjach parowo-wodnych kotłów elektrowni, systemach obiegowej wody chłodzącej oraz sieciach elektrociepłowni i elektroenergetycznych. Zapobiega cofaniu się pary i skroplonej wody, chroniąc podstawowe urządzenia, takie jak turbiny parowe i pompy wodne.

Systemy HVAC i ochrony przeciwpożarowej

Współpracuje z obiegiem wody w centralnej klimatyzacji, sieciami rur grzewczych, instalacjami tryskaczowymi i hydrantowymi. Eliminuje zaburzenia ciśnienia w instalacji spowodowane przepływem zwrotnym medium i gwarantuje niezawodność działania w przypadku zagrożenia pożarowego.

Przemysł metalurgiczny

Szeroko stosowany w systemach wody obiegowej i rurociągach cieczy procesowych w metalurgicznych liniach produkcyjnych. Jest odporny na uderzenia płynu wstecznego i chroni pompy i zawory, dostosowując się do złożonych warunków pracy z wysoką temperaturą i zanieczyszczeniami.

Zasada działania

Zawory zwrotne GB ze stali nierdzewnej Bolaisi realizują w pełni automatyczne otwieranie i zamykanie w oparciu o średnią różnicę ciśnień i ciężar własny dysku, bez zewnętrznego zasilania lub interwencji ręcznej, charakteryzując się czułą reakcją i niezawodną ochroną.

Otwarcie do przodu i przewodzenie

Gdy ciśnienie wlotowe jest wyższe niż ciśnienie wylotowe, ciąg płynu do przodu pokonuje ciężar własny dysku i różnicę ciśnień wstecz, aby popchnąć dysk do otwarcia. Dysk obraca się i unosi wokół nieruchomego wewnętrznego wałka sworznia, aby całkowicie odblokować rurociąg i zapewnić stabilne dostarczanie płynu do przodu.

Automatyczne zamykanie wsteczne (zabezpieczenie przed przepływem zwrotnym)

Gdy przednia pompa wodna zatrzyma się, przepływ płynu zostanie odcięty lub ciśnienie wylotowe przekroczy ciśnienie wlotowe, połączona siła różnicy ciśnień wstecznych i ciężar własny tarczy powoduje, że tarcza szybko resetuje się i ściśle przylega do gniazda zaworu, zapewniając całkowite odcięcie. Dokładnie blokuje przepływ wsteczny płynu i automatycznie zapobiega uszkodzeniom sprzętu, awariom procesów i potencjalnym zagrożeniom bezpieczeństwa spowodowanym przepływem wstecznym.

Często zadawane pytania

P1: Co to jest standardowy zawór zwrotny wahadłowy GB? Jaka jest jego główna funkcja?

Standardowy zawór zwrotny wahadłowy GB to automatyczny zawór zwrotny kołnierzowy zaprojektowany i wyprodukowany zgodnie z chińskimi normami GB. Typowe modele obejmują serie H44H, H44W, H44Y i H44X.

Wykorzystuje średnie ciśnienie przepływu do otwarcia dysku i automatycznie zamyka się, gdy przepływ ustanie lub odwróci się, zapobiegając przepływowi wstecznemu. Jest szeroko stosowany do ochrony pomp, sprężarek, kotłów i systemów rurociągów przed przepływem wstecznym, uderzeniami wodnymi i utratą ciśnienia.

P2: Jakie są typowe wartości ciśnienia GB PN?

Wartości znamionowe GB PN reprezentują ciśnienie nominalne zaworów. Typowe poziomy ciśnienia w normalnej temperaturze obejmują:

PN10:1,0 MPa, odpowiedni do instalacji wodociągowych, kanalizacyjnych i przeciwpożarowych.

PN16:1,6 MPa, najczęściej stosowany gatunek do rurociągów wody przemysłowej i ogólnych.

PN25:2,5 MPa, odpowiedni do wody i systemów procesowych o wyższym ciśnieniu.

PN40:4,0 MPa, stosowany w zastosowaniach chemicznych, termicznych, olejowych i parowych.

PN64/PN100:6,4 MPa/10,0 MPa, stosowany w wysokociśnieniowych układach przemysłowych i elektrowniach.

Zastosowania wysokotemperaturowe wymagają weryfikacji ciśnienia zgodnie z krzywą znamionową ciśnienia i temperatury.

P3: Co oznaczają H44H, H44W, H44Y i H44X?

H44H:Konstrukcja z twardą uszczelką, odpowiednia do pary, oleju o wysokiej temperaturze i wody pod wysokim ciśnieniem.

H44W:Konstrukcja uszczelniająca ze stali nierdzewnej, odpowiednia do czystej wody i ogólnie mediów korozyjnych.

H44Y:Twarde uszczelnienie ze stopu stellitu, zapewniające odporność na wysoką temperaturę i zużycie dla przemysłu energetycznego i petrochemicznego.

H44X:Gumowa miękka uszczelka o zerowym wycieku, odpowiednia do systemów wodociągowych i przeciwpożarowych.

P4: Gdzie powszechnie stosuje się standardowe zawory zwrotne GB?

Są szeroko stosowane w:

• Rurociągi wylotowe pomp i przepompownie
• Miejskie sieci wodociągowe i kanalizacyjne
• Rurociągi parowe, cieplne i naftowe
• Rurociągi przemysłowe z cząstkami lub zanieczyszczeniami
• Systemy procesowe średnio- i wysokociśnieniowe

P5: Czy można mieszać standardy GB PN i ANSI?

Nie. Normy klas GB PN i ANSI mają różne wymiary kołnierzy, wzory śrub, grubości i wartości ciśnienia. Mieszanie ich może powodować problemy z instalacją, uszkodzenie uszczelnienia i zagrożenie bezpieczeństwa.

W systemach rurociągów GB należy stosować pasujące zawory i komponenty zgodne ze standardem GB.
