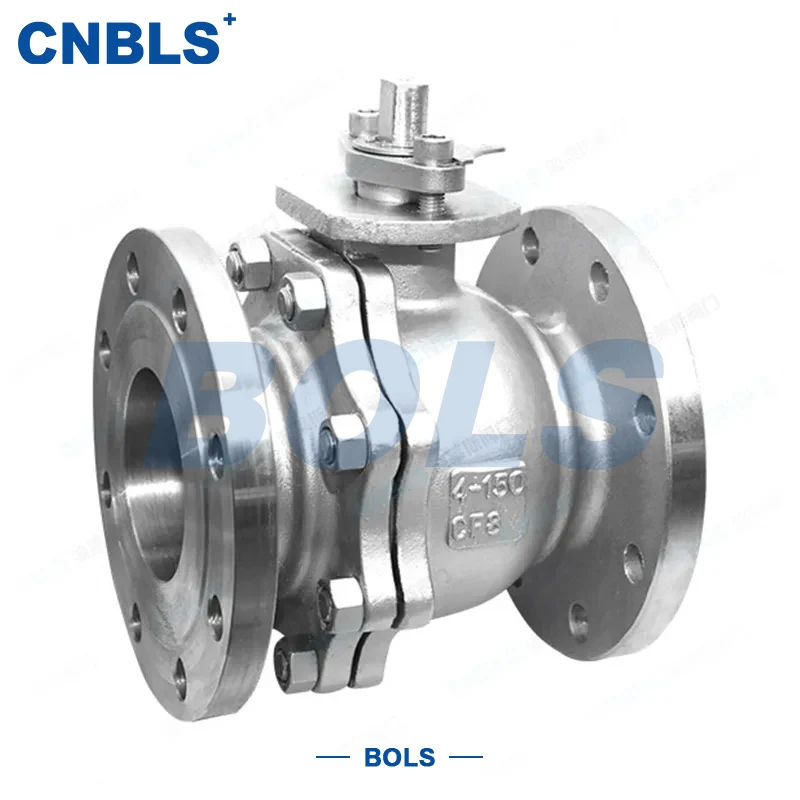

Zawory kulowe kołnierzowe ze stali nierdzewnej ANSI

Zawory kulowe kołnierzowe ze stali nierdzewnej ANSI to ćwierćobrotowy zawór odcinający zaprojektowany i wyprodukowany zgodnie z normami ANSI/ASME. Wyposażony w korpus ze stali nierdzewnej i połączenie kołnierzowe ANSI, jest szeroko stosowany w międzynarodowych systemach rurociągów.

Zawór działa poprzez obrót kuli o 90°, aby zapewnić szybkie otwieranie, zamykanie i kontrolę przepływu. Jego główne elementy obejmują korpus, kulę, trzpień, gniazda i opcjonalne siłowniki (ręczne, pneumatyczne lub elektryczne) ze stali nierdzewnej. Dzięki doskonałej odporności na korozję, odporności na temperaturę i wytrzymałości mechanicznej stali nierdzewnej, zawory kulowe kołnierzowe ze stali nierdzewnej ANSI działają niezawodnie w wymagających i korozyjnych warunkach pracy.

Jest powszechnie stosowany w instalacjach rurociągów naftowych i gazowych, petrochemicznych, energetycznych i ogólnoprzemysłowych.

Zasada działania

Zawory kulowe kołnierzowe ze stali nierdzewnej ANSI działają poprzez obracanie kuli poprzez trzpień:

Całkowicie otwarty: otwór kulowy jest dopasowany do rurociągu, umożliwiając płynny przepływ przy niskim oporze

Całkowicie zamknięte: Kula obraca się o 90°, aby całkowicie zablokować przepływ

Położenie dławiące: Położenia pośrednie (0°–90°) umożliwiają ograniczoną regulację przepływu

Ta prosta konstrukcja ćwierćobrotowa zapewnia zaworom kulowym kołnierzowym ANSI ze stali nierdzewnej szybkie działanie, szczelne zamknięcie i minimalny spadek ciśnienia.

Kluczowe funkcje

Zgodność ze standardami ANSI/API

Zaprojektowane zgodnie z API 608 i ANSI B16.34, zapewniające jasne wartości znamionowe ciśnienia i temperatury oraz łatwą integrację z projektami międzynarodowymi.

Pełna konstrukcja ze stali nierdzewnej

Dostępne w wykonaniach z materiałów F304, F316 i F316L do obsługi mediów korozyjnych, takich jak chlorowana woda, kwasy, zasady i kwaśne media.

Niezawodne połączenie kołnierzowe

Kołnierze ANSI B16.5 RF lub RTJ zapewniają bezpieczną instalację, łatwą konserwację i znormalizowaną kompatybilność z rurociągami.

Opcjonalne konstrukcje kulowe

Klasa 150/300: Typowo konstrukcja z pływającą kulą

Klasa 600 i wyższa: Zwykle kula montowana na czopie w celu uzyskania niższego momentu obrotowego

Ta elastyczność pozwala kołnierzowym zaworom kulowym ANSI ze stali nierdzewnej pracować w szerokim zakresie ciśnień.

Elastyczne opcje siedzeń

Główne dane techniczne

Standardy projektowania i testowania

Aby zapewnić niezawodność i identyfikowalność, zawory kulowe kołnierzowe ze stali nierdzewnej ANSI są zgodne z:

Typowe zastosowania

Zawory kulowe kołnierzowe ze stali nierdzewnej ANSI są szeroko stosowane w:

Zakłady naftowe i petrochemiczne

Przesył gazu ziemnego

Drobna obróbka chemiczna

Instalacje energetyczne i parowe

Rurociągi farmaceutyczne i spożywcze (z odpowiednich materiałów)

Korozyjne rurociągi przemysłowe

Zapewnia niezawodne działanie odcinające w instalacjach średniego i wysokiego ciśnienia.

Wytyczne dotyczące wyboru

Aby uzyskać optymalną wydajność, należy wziąć pod uwagę następujące kwestie:

① Dopasowanie klasy ciśnienia

Wybierz klasę 150/300/600 zgodnie z ciśnieniem projektowym rurociągu i normami ANSI B16.34.

② Kompatybilność materiałowa

③ Wybór typu siedzenia

Czysta obsługa → Miękkie siedzisko

Wysoka temperatura lub ciała stałe → Gniazdo metalowe

④ Wybór skierowania kołnierza

Usługa standardowa → RF

Wysokie ciśnienie lub wysokie wymagania dotyczące uszczelnienia → RTJ

Wskazówki dotyczące instalacji i konserwacji

Aby przedłużyć żywotność:

Zamontować kołnierze zgodnie z ANSI B16.5 z dokręceniem krzyżowym

Przed instalacją sprawdź model i parametry

Działać ściśle w zakresie 0°–90°

Okresowo sprawdzaj uszczelnienie trzpienia i uszczelnienie kołnierza

W razie potrzeby nałożyć smar odporny na korozję

Opróżnij komorę zaworu przed dłuższymi przestojami

Właściwa konserwacja pomaga zapewnić długoterminową stabilną pracę zaworów kulowych kołnierzowych ze stali nierdzewnej ANSI.
