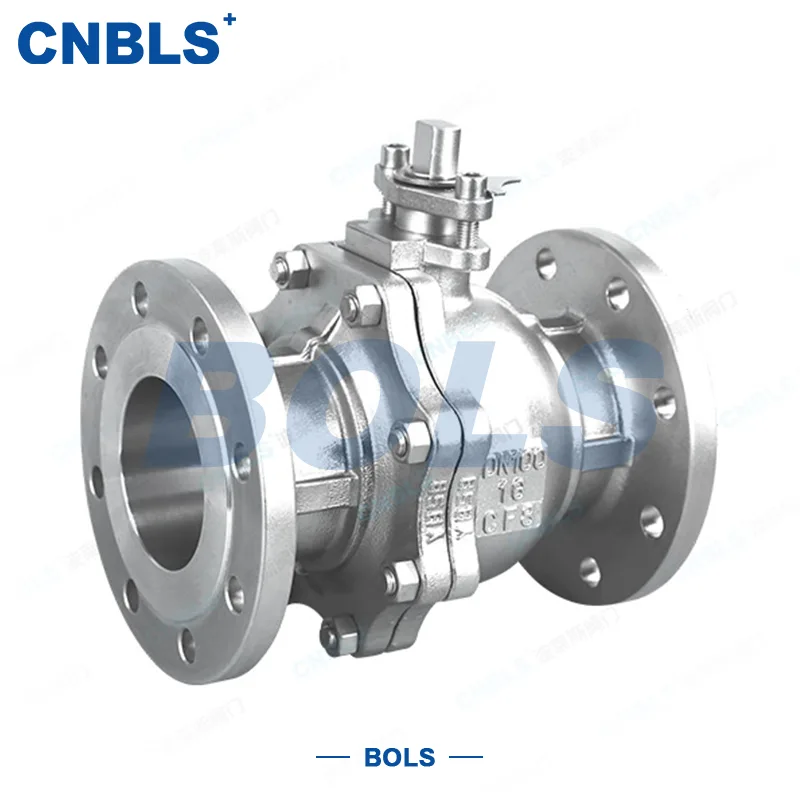

Zawór kulowy kołnierzowy GB

Bolaisi to profesjonalny producent, który produkuje trwałe, łatwe w montażu zawory kulowe z kołnierzem GB, charakteryzujące się stabilnym uszczelnieniem i niskim oporem na płyny. Zawór ten umożliwia odłączanie i wyłączanie rurociągu oraz kontrolę przepływu poprzez obrót kuli o 90°. Jako niezawodny dostawca oferuje wiele opcji uruchamiania, a z tym producentem można współpracować w zakresie zaworów odpowiednich dla różnych dziedzin przemysłu.

Wyślij zapytanie

Opis produktu

Zawór kulowy z kołnierzem GB to przemysłowy zawór regulacyjny z rdzeniem, z przyłączem kołnierzowym zgodnym ze standardem krajowym, który realizuje odłączanie rurociągu i regulację przepływu poprzez obrót rdzenia kulowego o 90° i jest jednym z najczęściej stosowanych głównych zaworów odcinających w światowych systemach rurociągów przemysłowych.

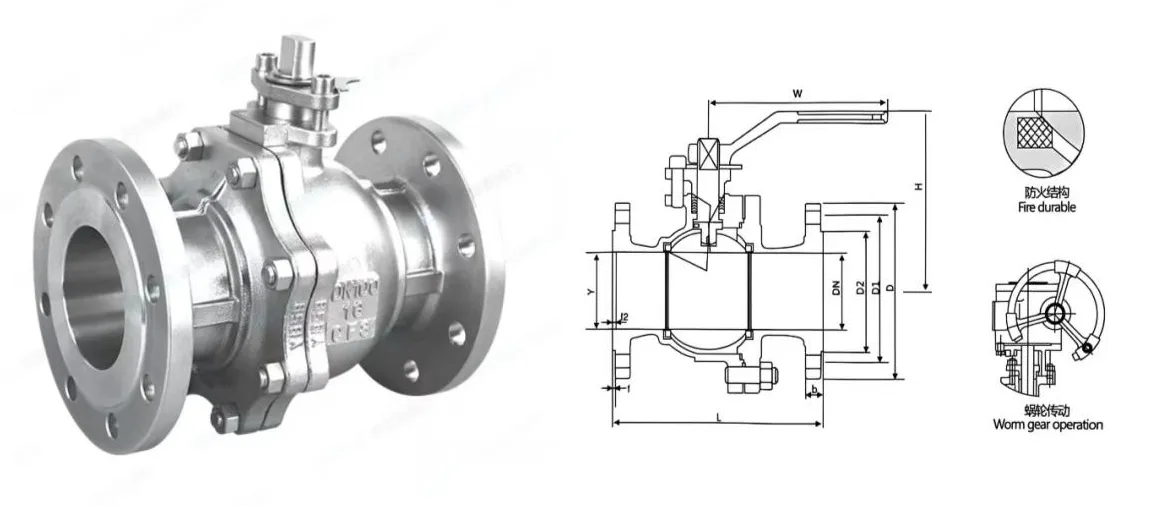

Zawór ten składa się głównie z podstawowych elementów, w tym korpusu zaworu, pływającej kuli, trzpienia zaworu, gniazda zaworu, zespołu uszczelniającego i końcówek kołnierzy zgodnych z normami krajowymi. Oprócz standardowego uruchamiania ręcznego może być również wyposażony w przekładnię ślimakową oraz urządzenia uruchamiające pneumatyczne, elektryczne i hydrauliczne, aby spełnić wymagania automatycznego sterowania w różnych przemysłowych warunkach pracy. Ma podstawowe zalety: szybkie otwieranie i zamykanie, wyjątkowo niski opór cieczy, zwartą konstrukcję, niezawodne dwukierunkowe uszczelnienie, szeroką kompatybilność z mediami oraz wygodną instalację i konserwację. Dzięki stabilnej, długoterminowej wydajności operacyjnej i dużej możliwości dostosowania do złożonych warunków pracy, zawór kulowy kołnierzowy GB stał się niezbędnym kluczowym elementem w przemysłowych systemach przesyłu i sterowania płynami.

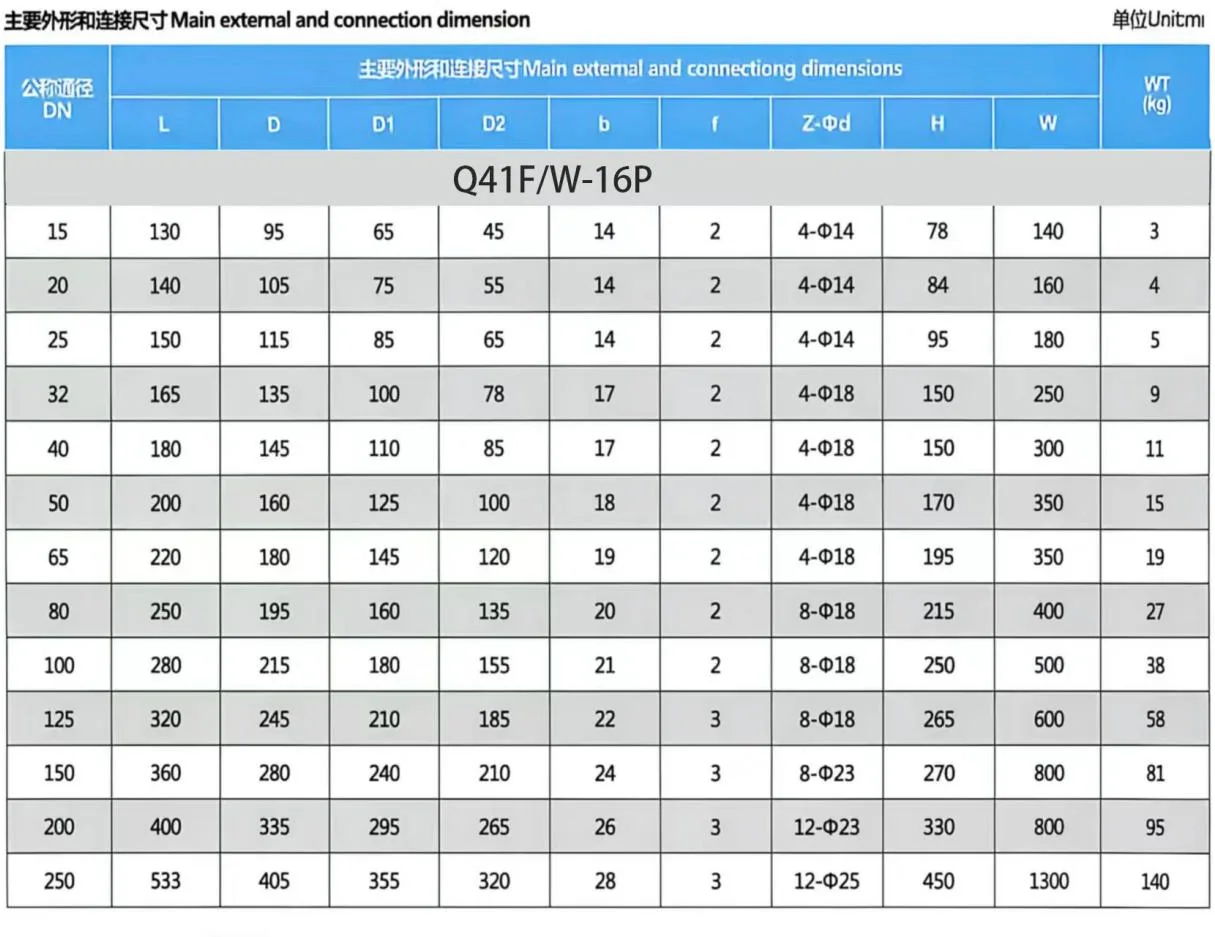

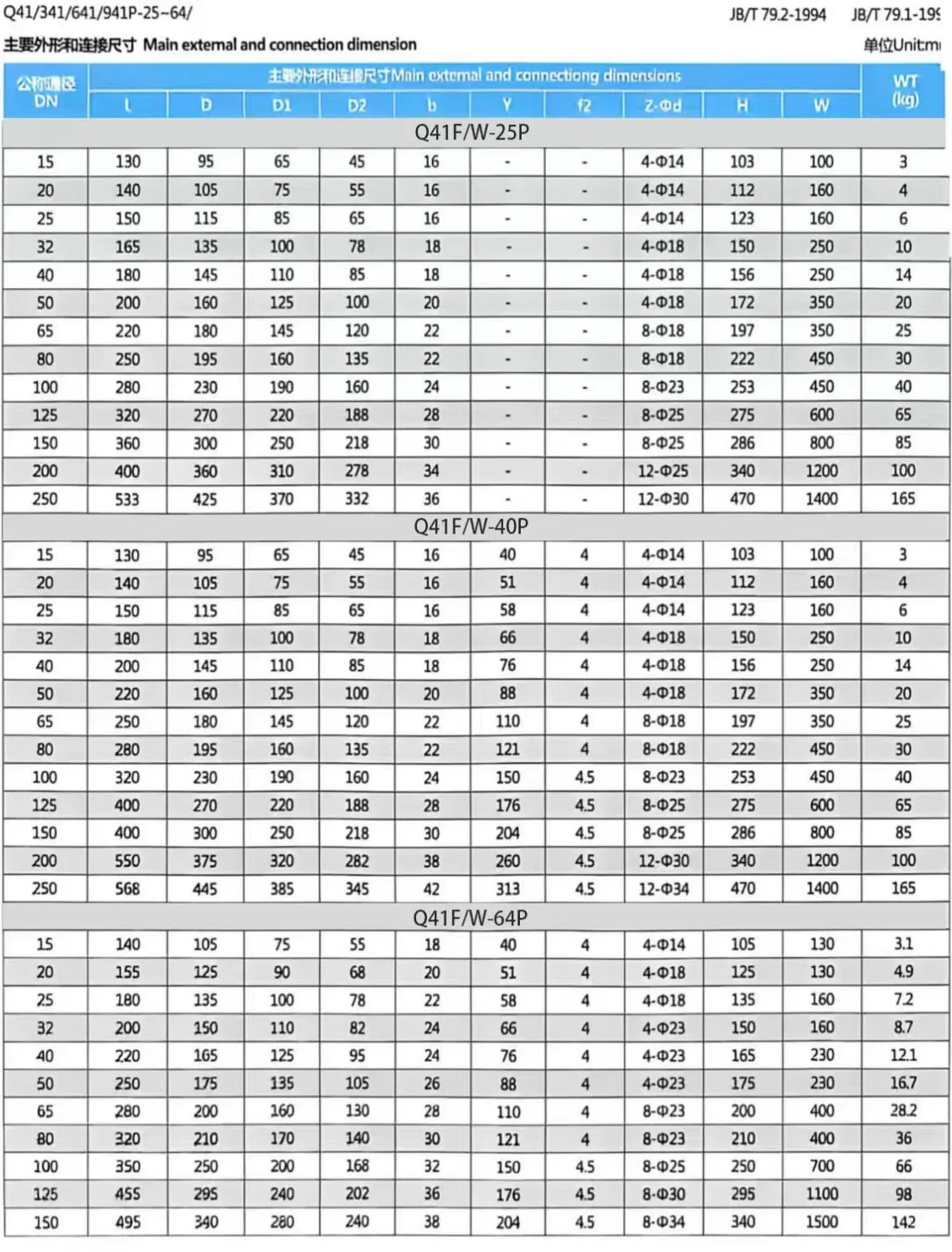

Specyfikacje produktu

Przedmiot	Specyfikacja
Marka	Bolaisi
Model	Q41F/W-10P/16P/25P/40P/64P
Materiał korpusu	Stal nierdzewna
Zakończ połączenie	Krajowe standardowe połączenie kołnierzowe
Kompatybilne nośniki	Woda, produkty naftowe, para itp.
Środowisko ciśnieniowe	Ciśnienie atmosferyczne
Typ uruchomienia	Ręczny (przekładnia ślimakowa, pneumatyczna, elektryczna, hydrauliczna opcjonalnie)
Kierunek przepływu	Dwukierunkowy / jednokierunkowy
Funkcja podstawowa	Kontrola przepływu i wyłącznik
Średnica nominalna	DN15 ~ DN350
Typ struktury	Typ przelotowy z pływającą kulą
Maks. Temperatura pracy	≤150℃ / ≤200℃

Standardy aplikacji

Główne branże zastosowań

● Ropa naftowa i gaz, rafinacja petrochemiczna i przesył rurociągów na duże odległości

● Wytwarzanie energii (obiegi wody, pary i oleju w elektrowniach cieplnych i jądrowych)

● Metalurgia, papiernictwo i produkcja tekstyliów

● Miejskie Wodociągi, Ciepłownictwo i Oczyszczanie Ścieków

Zasada działania

Zasada działania kołnierzowego zaworu kulowego GB opiera się na ruchu obrotowym rdzenia kulowego napędzanego przez trzpień zaworu o 90°, aby zapewnić pełne otwarcie, pełne zamknięcie i precyzyjną kontrolę przepływu w rurociągu:

Stan pełnego otwarcia

Kiedy trzpień zaworu obraca kulę o 90°, aby otwór przelotowy kuli był całkowicie wyrównany z osią rurociągu, kanał przepływowy jest całkowicie podłączony. W tym momencie opór płynu jest minimalny, a medium może przepływać przez korpus zaworu prawie bez utraty ciśnienia.

Stan pełnego zamknięcia

Gdy trzpień zaworu obraca kulę o 90° w odwrotnym kierunku, otwór przelotowy kuli jest całkowicie prostopadły do osi rurociągu. Rdzeń kulowy jest ściśle dociskany do gniazda zaworu pod wpływem średniego ciśnienia rurociągu, tworząc niezawodne uszczelnienie o zerowym wycieku, a przepływ medium jest całkowicie odcięty.

Stan kontroli przepływu

Kiedy kula jest obracana pod dowolnym kątem w zakresie od 0° do 90°, efektywny obszar przepływu pomiędzy otworem przelotowym kuli a rurociągiem można regulować bezstopniowo, aby uzyskać precyzyjną kontrolę natężenia przepływu medium i ciśnienia w rurociągu, spełniając wymagania zmiennych warunków pracy procesów przemysłowych.
