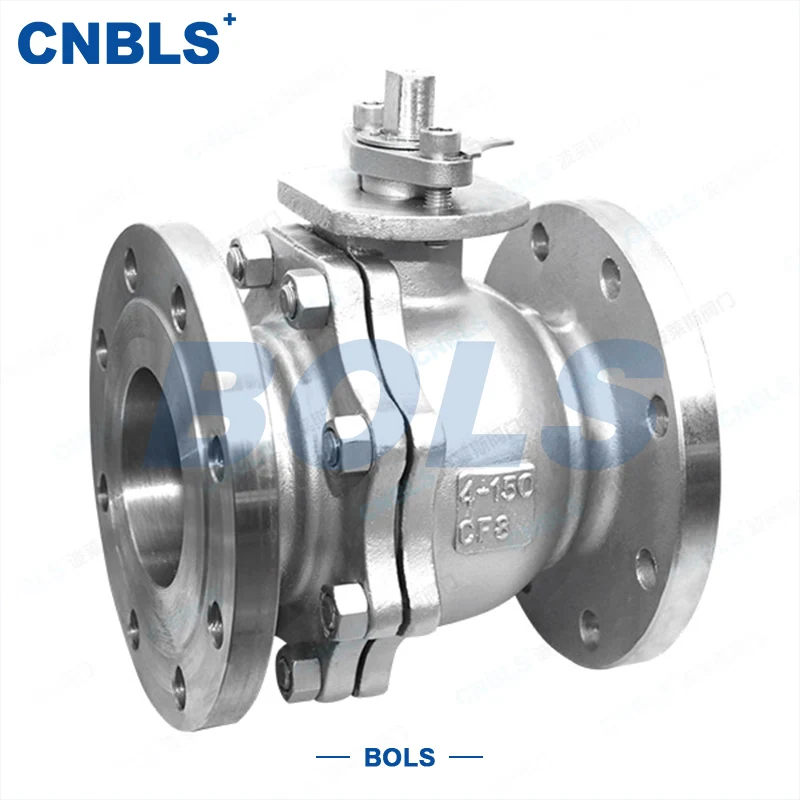

Zawór kulowy kołnierzowy ANSI

Zawór kulowy kołnierzowy ANSI (marka: Bolaisi) to przemysłowy zawór odcinający wyposażony w połączenie kołnierzowe i kulę jako element otwierający i zamykający rdzeń. Stosowany jest głównie do szybkiego włączania i wyłączania oraz przełączania kierunku przepływu płynów w rurociągach przemysłowych. Produkt jest dostępny w dwóch głównych typach konstrukcyjnych: pływający zawór kulowy i zawór kulowy montowany na czopie. Różne materiały, typy uszczelnień i tryby uruchamiania można elastycznie dobierać w zależności od warunków pracy, dzięki czemu są one szeroko odpowiednie do różnych konwencjonalnych zastosowań w rurociągach przemysłowych.

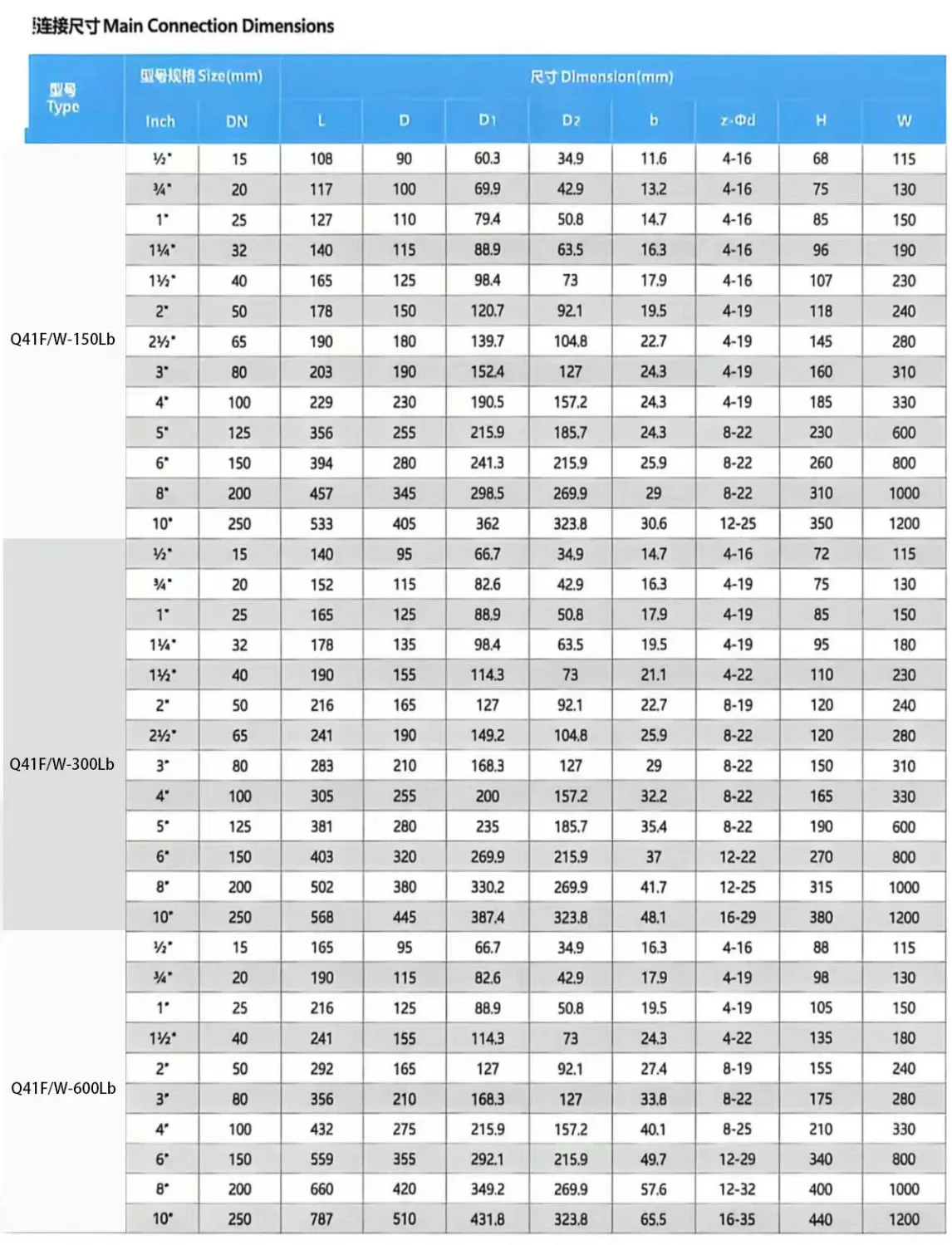

Podstawowe parametry techniczne

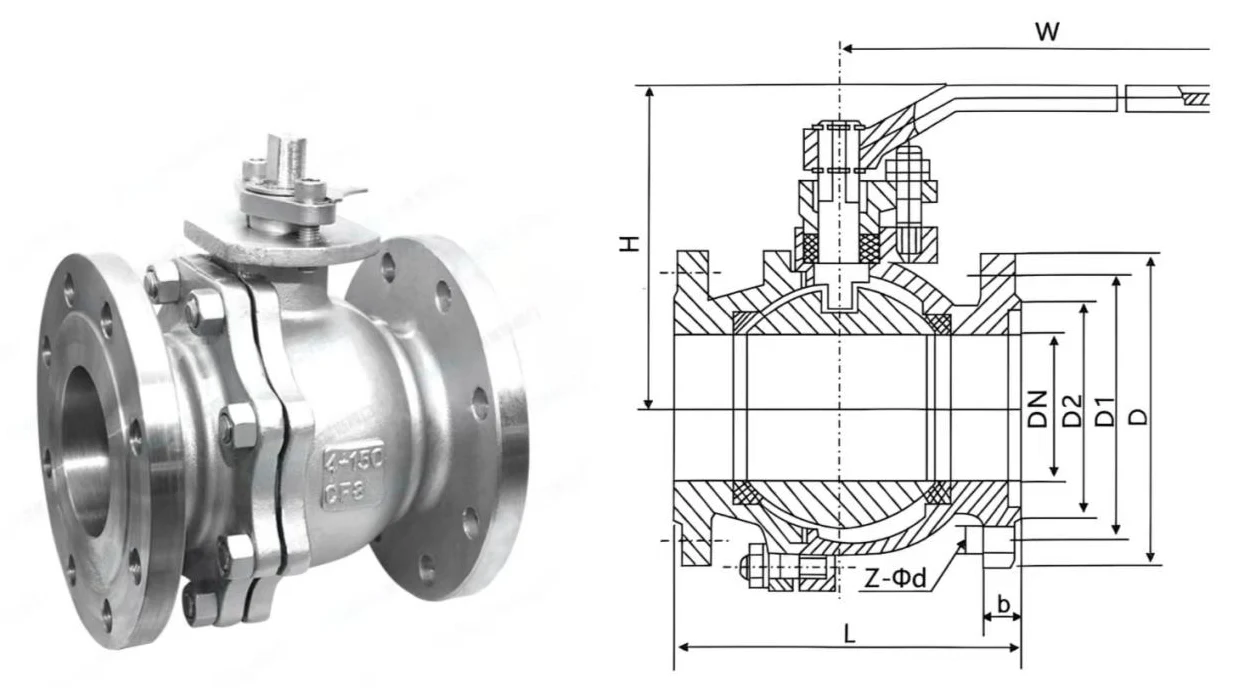

Podstawowe elementy konstrukcyjne

Produkt ma budowę modułową i składa się z sześciu podstawowych modułów, które można elastycznie dopasowywać do warunków pracy:

● Korpus zaworu: Dostępny w konstrukcji 2-częściowej, 3-częściowej i jednoczęściowej, stanowiący główną podstawę nośną i instalacyjną, spełniającą różne wymagania w zakresie konserwacji i instalacji.

● Kulowy element zamykający: Obracająca się kula ze współosiowym otworem przelotowym, służąca jako główny element sterujący do regulacji przepływu, osiągająca pełne otwarcie i zamknięcie poprzez obrót.

● Zespół uszczelniający: Zawiera miękkie uszczelnienie (PTFE) i twarde uszczelnienie, które tworzą wewnętrzne uszczelnienie z kulą; dopasowane uszczelnienie zapewnia zewnętrzne uszczelnienie pomiędzy trzpieniem a korpusem zaworu, aby zapobiec wyciekom medium.

● Trzpień zaworu: Element przenoszący łączący siłownik z kulą, wprawiający kulę w obrót o 90° w celu otwierania i zamykania.

● Siłownik: Standardowa konfiguracja to dźwignia ręczna; przekładnia ślimakowa, siłowniki pneumatyczne i elektryczne są opcjonalne dla różnych potrzeb w zakresie sterowania automatyzacją.

Zasada działania

Zawór steruje pełnym otwarciem i zamknięciem rurociągu poprzez obrót kuli o 90° wokół osi trzpienia:

● Całkowicie otwarty: Otwór kuli jest całkowicie współosiowy ze ścieżką przepływu rurociągu, umożliwiając swobodny przepływ płynu przy wyjątkowo niskim oporze przepływu.

● Całkowicie zamknięty: Otwór kuli jest prostopadły do ​​ścieżki przepływu rurociągu, a kula ściśle przylega do gniazda, całkowicie blokując medium i zapewniając niezawodne uszczelnienie.

Dostępne są dwie podstawowe struktury uszczelniające dla różnych warunków pracy:

● Konstrukcja pływającej kuli: Pod średnim ciśnieniem kula unosi się lekko i dociska do gniazda znajdującego się za nią, zapewniając samozaciskowe uszczelnienie. Wyższe ciśnienie zapewnia bardziej stabilne uszczelnienie, odpowiednie dla małych i średnich średnic oraz warunków średnio-niskiego ciśnienia.

● Konstrukcja kulowa montowana na czopie: Kula jest podtrzymywana przez górne i dolne czopy bez przemieszczenia promieniowego. Gniazdo posiada elastyczną kompensację, która automatycznie dopasowuje się do kulki w celu uszczelnienia, z niskim momentem obrotowym i długoterminową stabilną wydajnością, odpowiednie do dużych średnic i warunków wysokiego ciśnienia.

Podstawowe cechy produktu

● Znormalizowane połączenie kołnierzowe: Jest ściśle zgodne z amerykańskimi standardowymi wymiarami kołnierzy, obsługujące kołnierze RF, FF, MFM, TG, RJ i inne typy czołowe kołnierzy. Umożliwia łatwą instalację i demontaż, przy dużej wymienności z rurociągami i urządzeniami o tym samym standardzie, bez modyfikacji na miejscu.

● Wydajne i kontrolowane działanie: Do ręcznego pełnego otwarcia i zamknięcia wymagany jest jedynie obrót o 90°, co umożliwia szybkie działanie odpowiednie do awaryjnego wyłączenia. Kąt otwarcia można precyzyjnie ustawić w celu przełączania kierunku przepływu.

● Zoptymalizowana konstrukcja ścieżki przepływu: Konstrukcja z pełnym przelotem prawie nie powoduje utraty oporu przepływu w stanie całkowicie otwartym, redukując zużycie energii rurociągu i dostosowując się do mediów o dużej lepkości i mediów zawierających drobne cząstki.

● Modułowa, elastyczna konfiguracja: Korpus zaworu, uszczelki i siłowniki są zaprojektowane modułowo. Zawór kulowy kołnierzowy ANSI można dostosować za pomocą materiałów, typów uszczelnień i trybów uruchamiania w zależności od wymagań dotyczących ciśnienia, medium i temperatury na miejscu.

● Kompatybilność z przepływem dwukierunkowym: Struktury przepływu jednokierunkowego lub dwukierunkowego są opcjonalne bez ścisłych ograniczeń wlotu/wylotu, co zwiększa elastyczność instalacji i działania.

Zalety wydajności produktu

● Szeroki zakres warunków pracy: Średnica nominalna od DN15 do DN200 i ciśnienie nominalne od 150LB do 600LB obejmują większość ogólnych zastosowań w rurociągach przemysłowych.

● Wysoka odporność na korozję: Wiele opcji materiałów korpusu, w tym stal węglowa, stal nierdzewna 304, 316 i 316L, jest odpornych na korozję i erozję powodowaną przez wodę, olej, parę, kwasy, zasady i inne media, wydłużając żywotność.

● Stabilne i niezawodne uszczelnienie: Miękkie uszczelnienie zapewnia zerowy poziom wycieków w przypadku czystych mediów w normalnych temperaturach; twarde uszczelnienie wytrzymuje wysokie temperatury i ścieranie w przypadku mediów zawierających parę i cząstki stałe. Oba typy zapewniają długotrwałe i stabilne uszczelnienie, aby zminimalizować wycieki wewnętrzne i zewnętrzne.

● Bezpieczna i oszczędzająca pracę obsługa: Zoptymalizowana konstrukcja trzpienia i dźwigni znacznie zmniejsza moment obrotowy, ułatwiając obsługę ręczną. Trzpień zapobiegający wydmuchowi i struktury antystatyczne zapobiegają gromadzeniu się ładunków elektrostatycznych w wyniku średniego tarcia i wyrzucania trzpienia, spełniając wymogi bezpieczeństwa w branżach wysokiego ryzyka, takich jak inżynieria naftowa i chemiczna.

● Wygodna konserwacja: 2-częściowe i 3-częściowe konstrukcje korpusów umożliwiają remonty i wymianę uszczelek bez demontażu rurociągu, co znacznie zmniejsza obciążenie pracą konserwacyjną i przestoje na miejscu.

Główne scenariusze zastosowań

Dzięki stabilnej kontroli włączania i wyłączania oraz szerokim możliwościom dostosowania do mediów i warunków pracy, kołnierzowy zawór kulowy ANSI jest szeroko stosowany w systemach rurociągów w głównych gałęziach przemysłu:

● Przemysł naftowy i gazowy: średnie wyłączenia i wyłączenia w poszukiwaniach ropy i gazu, rurociągach dalekobieżnych, stacjach gromadzenia oraz magazynowaniu i transporcie rafinowanej ropy naftowej.

● Przemysł chemiczny: Kontrola procesu mediów kwaśnych/zasadowych, rozpuszczalników organicznych, polimerów i dodatków w trudnych warunkach produkcji chemicznej.

● Energetyka: Sterowanie załączaniem i wyłączaniem rurociągów w instalacjach kotłowych, rurociągach parowych, obiegach wody chłodzącej i instalacjach wody uzupełniającej w celu zapewnienia stabilnej pracy jednostki.

● Przemysł papierniczy i metalurgiczny: Sterowanie rurociągami dla systemów obiegu ługu czarnego papierniczego, szlamu metalurgicznego i wody, o konstrukcji odpornej na uderzenia i zużycie.

● Przemysł uzdatniania wody: otwieranie/zamykanie rurociągów i regulacja przepływu w miejskich wodociągach/odwadnianiu, oczyszczaniu ścieków przemysłowych, ponownym wykorzystaniu odzyskanej wody i systemach wody obiegowej.
