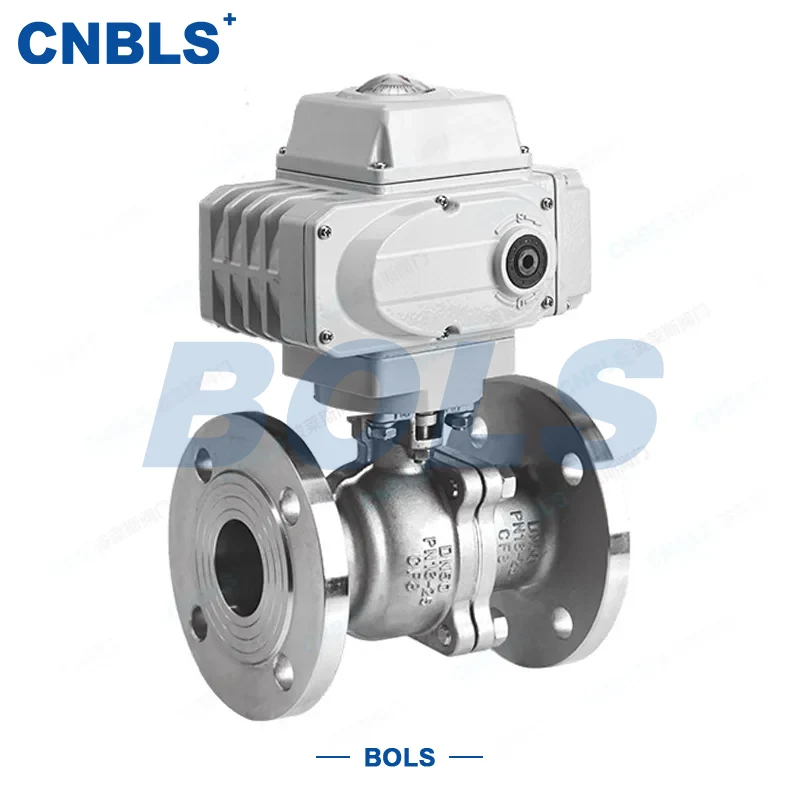

Elektryczne zawory kulowe ze stali nierdzewnej

Elektryczne zawory kulowe ze stali nierdzewnej to zawór obrotowy, który wykorzystuje siłownik elektryczny jako źródło zasilania i stałą kulę jako element zamykający. Napędzany siłownikiem elektrycznym trzpień zaworu obraca kulę o 90°, otwierając lub odcinając media w rurociągach. Kula jest zamocowana i pozycjonowana za pomocą górnego i dolnego wału, zapewniając stabilne uszczelnienie odpowiednie dla warunków pracy średnio-wysokiego ciśnienia. Służy jako krytyczne urządzenie sterujące przepływem w przemysłowych systemach automatyki.

Zawór ten charakteryzuje się solidną konstrukcją, odpornością na zużycie i korozję. Można go stosować do wody, pary, produktów naftowych i mediów lekko korozyjnych. Jest szeroko stosowany w przemyśle naftowym, chemicznym, elektroenergetycznym, spożywczym i farmaceutycznym, a także w przemysłowych automatycznych sieciach rurociągów.

Cechy produktu

1. Wysokiej jakości materiał ze stali nierdzewnej

Kluczowe elementy, w tym korpus zaworu, kula i gniazdo zaworu, wykonane są ze stali nierdzewnej 304/316, a gniazdo zaworu jest połączone z węglikiem spiekanym. Taka konfiguracja zapewnia doskonałą odporność na korozję, wysoką temperaturę i odporność na zużycie, zapewniając niezawodną i długoterminową pracę.

2.Napęd elektryczny do automatyzacji o wysokiej wydajności

Zawór wyposażony w siłownik elektryczny umożliwia zdalne sterowanie i automatyczną regulację. Można go połączyć z inteligentnym pozycjonerem, aby uzyskać precyzyjną kontrolę przepływu, zmniejszając koszty pracy.

3. Naprawiono konstrukcję kulową z niskim momentem otwierania/zamykania

Konstrukcja ze stałą kulą zapewnia równomierny rozkład sił i stabilność konstrukcyjną, dzięki czemu idealnie nadaje się do systemów rurociągów o dużej średnicy i średnio-wysokim ciśnieniu. Pozwala na łatwe i pewne operacje otwierania i zamykania.

4. Uszczelnienie z węglika spiekanego zapewniające niezawodne działanie

Powierzchnie uszczelniające gniazda zaworu i kuli wykonane są z węglika spiekanego i poddawane specjalnej obróbce, zapewniającej doskonałą odporność na zużycie i wysoką temperaturę. Osiąga klasę szczelności API klasy V, zapewniając bezpieczeństwo systemu.

5. Szeroka kompatybilność ciśnienia i średnicy

Obejmujący ciśnienia znamionowe od PN16 do PN420 i klasy 150 do klasy 2500, przy średnicach nominalnych od DN50 do DN1200, zawór spełnia wymagania regulacyjne rurociągów o dużym przepływie.

6. Niezawodna ochrona w złożonych środowiskach przemysłowych

Siłownik elektryczny posiada stopień ochrony IP65 lub wyższy, a jego obudowa jest wykonana ze stopu aluminium lub żeliwa. Może pracować w sposób ciągły w trudnych warunkach przemysłowych, w których występują wysokie temperatury, wysokie ciśnienie i korozja.

Aplikacje

Elektryczne zawory kulowe ze stali nierdzewnej nadają się do różnych scenariuszy przemysłowych:

● Systemy zdalnego sterowania i odcinania w rurociągach ropy naftowej i gazu ziemnego

● Kontrola przepływu mediów wysokotemperaturowych, wysokociśnieniowych i lekko korozyjnych w produkcji chemicznej

● Automatyczna kontrola rurociągów wielkośrednicowych w instalacjach elektroenergetycznych i ciepłowniczych

● Systemy rurociągów do żywności, farmaceutyków i wody oczyszczonej

● Sieci rurociągów przesyłowych pary wysokotemperaturowej, produktów naftowych i gazu

Dobór naukowy i właściwa instalacja mogą wydłużyć żywotność zaworu oraz poprawić poziom bezpieczeństwa i automatyzacji systemu sieci rurociągów.

Interpretacja modelu

Weźmy na przykład popularny model Q947H-16P:

Standardy projektowania i produkcji

● API 6D: Międzynarodowy standard projektowania i produkcji elektrycznych zaworów kulowych w przemyśle naftowym i gazowym

● GB/T 12237: Chińska norma krajowa, odnosząca się do konstrukcji zaworu i wymagań technicznych

● GB/T 9113: Norma dotycząca wymiarów kołnierzy i wartości ciśnienia

● JB/T 8528: Norma wymagań technicznych dla siłowników elektrycznych

● IEC 60534: Specyfikacja techniczna zaworów sterujących procesami przemysłowymi, zapewniająca działanie automatycznej regulacji

Tabela parametrów technicznych

Materiały składowe

● Korpus zaworu: Stal nierdzewna (CF8/CF8M/CF3/CF3M), wybrana w zależności od średniej korozyjności

● Kula: Korpus ze stali nierdzewnej z napawaną na powierzchni uszczelniającej węglikiem spiekanym, zwiększającą odporność na zużycie i wysoką temperaturę

● Gniazdo zaworu: Węglik spiekany o wysokiej wytrzymałości, zapewniający niezawodne uszczelnienie i odporność na erozję

● Trzpień zaworu: stal nierdzewna z azotowaną lub natryskiwaną powierzchnią, zapewniającą odporność na zużycie i korozję

● Uszczelnienie: grafit elastyczny lub grafit ekspandowany wysokotemperaturowy, zapewniający dynamiczne uszczelnienie trzpienia zaworu

● Siłownik elektryczny: Obudowa ze stopu aluminium lub żeliwa o stopniu ochrony IP65, odpowiednia do złożonych środowisk przemysłowych

Kluczowe punkty wyboru

1. Analiza warunków pracy

Wyjaśnij rodzaj medium, zawartość cząstek, korozyjność, temperaturę i lepkość

W przypadku mediów silnie korozyjnych zaleca się stosowanie stali nierdzewnej 316L

2. Potwierdzenie parametrów

Wybierz średnicę nominalną (DN) w oparciu o rozmiar rurociągu i wymagania dotyczące przepływu

Wybierz siłownik pasujący do momentu otwierania/zamykania, ciśnienia znamionowego i stopnia ochrony

Na potrzeby automatyki wybierz siłownik z inteligentnym pozycjonerem obsługującym sterowanie sygnałem 4-20mA

3.Wybór materiału

Materiał korpusu zaworu: 304 dla ogólnych warunków pracy; 316L do korozyjnych warunków pracy

Materiał uszczelniający: Twarde uszczelnienie z węglika spiekanego do mediów o wysokiej temperaturze, pod wysokim ciśnieniem lub zawierających cząstki

4. Zgodność ze standardami i certyfikatami

Upewnij się, że zawór i siłownik są zgodne z normami, takimi jak API, GB i IEC

Siłownik elektryczny powinien posiadać certyfikaty elektryczne, takie jak CE i UL

5. Ocena dostawcy

Wybierz dostawców posiadających wykwalifikowane możliwości produkcyjne elektrycznych zaworów kulowych, bogate doświadczenie i solidny system obsługi posprzedażnej

Poproś o kompletną dokumentację techniczną: próbki, tabele parametrów, certyfikaty materiałowe i instrukcje obsługi siłowników
