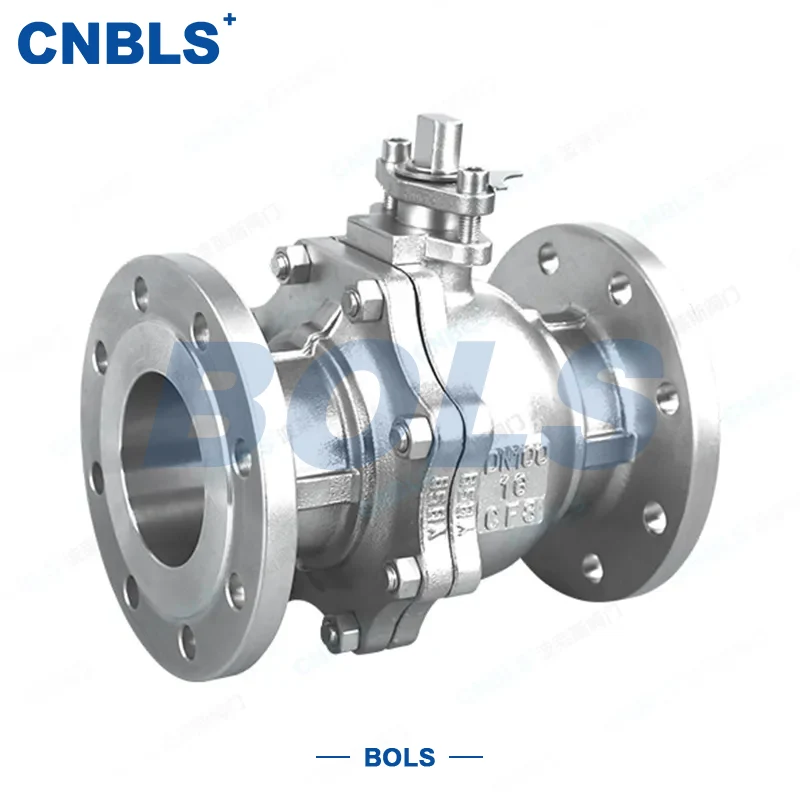

GB Zawory kulowe kołnierzowe ze stali nierdzewnej

Zawory kulowe z kołnierzem ze stali nierdzewnej GB to obrotowy zawór odcinający i regulacyjny zaprojektowany i wyprodukowany w ścisłej zgodności z chińskimi normami krajowymi (GB). Wykonany w całości ze stali nierdzewnej z przyłączem kołnierzowym zgodnym ze standardami krajowymi, można go bezpośrednio dostosować do różnych systemów rurociągów przemysłowych w Chinach.

Rdzeń zaworu składa się z korpusu/pokrywy zaworu ze stali nierdzewnej, kuli ze stali nierdzewnej, trzpienia, gniazda i opcjonalnych siłowników ręcznych/pneumatycznych/elektrycznych. Wszystkie komponenty są zgodne z odpowiednimi normami krajowymi, zapewniając stabilność i kompatybilność produktu.

Zasada działania jest prosta i jasna: Trzon napędza kulę, obracając się wokół osi pionowej.

● Przy 0° otwór kuli jest całkowicie wyrównany ze ścieżką przepływu rurociągu — zawór jest całkowicie otwarty, co umożliwia płynny przepływ medium.

● Po obróceniu o 90° otwór jest całkowicie przesunięty w stosunku do drogi przepływu – zawór jest całkowicie zamknięty, szczelnie blokując medium.

● Po obróceniu w zakresie od 0° do 90° umożliwia precyzyjną regulację przepływu.

Integruje funkcje odcinające i regulacyjne, odpowiednie dla różnych przemysłowych warunków pracy.

Podstawowe cechy produktu

Zgodny ze standardami GB, duża zdolność adaptacji

Zaprojektowane i wyprodukowane zgodnie z podstawowymi normami krajowymi, w tym GB/T 12237 i GB/T 12224.  Połączenia kołnierzowe spełniają wymagania GB/T 9113, umożliwiając bezpośrednie połączenie z głównymi rurociągami kołnierzowymi GB bez modyfikacji, zapewniając łatwą i wydajną instalację.

Konstrukcja w całości ze stali nierdzewnej, doskonała wydajność

Wykonane ze stali nierdzewnej 304/316/316L, charakteryzującej się wyjątkową odpornością na korozję, wysoką temperaturą i odpornością na zużycie. Może obsługiwać media korozyjne przez długi czas bez rdzewienia i uszkodzeń.

Szybka obsługa, precyzyjna regulacja

Konstrukcja typu on-off z obrotem 90°:

● Typ ręczny: czas włączenia-wyłączenia ≤ 30s

● Typ pneumatyczny: ≤ 5s

● Typ elektryczny: ≤ 10sSzeroki zakres regulacji przepływu ze współczynnikiem regulacji 100:1 dla dokładnej kontroli przepływu.

Niezawodne uszczelnienie, bez wycieków

Dostępne w wersjach z uszczelnieniem miękkim (PTFE/EPDM/PPL) i uszczelnieniem twardym (napawanie ze stopu stellitu). Powierzchnie uszczelniające są precyzyjnie obrobione, a konstrukcja trzpienia z uszczelnieniem tylnym skutecznie zapobiega wyciekom zewnętrznym, zapewniając bezpieczeństwo rurociągu.

Elastyczna struktura, szeroka kompatybilność

Obsługuje konstrukcje z kulami pływającymi i stałymi:

● Kula pływająca: do średnich i niskich ciśnień (PN16~PN40), małych i średnich średnic — prosta konstrukcja, opłacalna.

● Stała kula: do wysokich ciśnień (PN63 i wyższych), dużych średnic — niski moment obrotowy, stabilne uszczelnienie. Do różnych scenariuszy instalacji dostępne są uruchamianie ręczne, pneumatyczne i elektryczne.

Podstawowe specyfikacje

Scenariusze zastosowań

Dzięki doskonałej odporności na korozję, odporności na wysoką temperaturę i kompatybilności z GB, zawory kulowe z kołnierzem ze stali nierdzewnej GB są szeroko stosowane w różnych krajowych dziedzinach przemysłu jako kluczowy element średniego odcięcia, regulacji i zmiany kierunku.

Typowe zastosowania obejmują:

● Przemysł petrochemiczny: ropa naftowa, ropa rafinowana, surowce chemiczne, zwłaszcza media żrące zawierające siarkę i chlor.

● Miejskie wodociągi i kanalizacja: woda wodociągowa, oczyszczanie ścieków, woda zawierająca chlor.

● Przemysł chemiczny, farmaceutyczny i spożywczy: wersja 316L do zastosowań o wysokiej czystości, korozyjnych i higienicznych.

● Energetyka: para wodna, woda chłodząca pod wysoką temperaturą i średnim/wysokim ciśnieniem.

● Inne dziedziny: Gaz ziemny, LPG, hutnictwo, górnictwo i inne rurociągi korozyjne.

Przewodnik wyboru

Obsługa i konserwacja

Uwagi dotyczące instalacji

● Przed instalacją: Sprawdź, czy model, ciśnienie, materiał, średnica, typ uszczelnienia i powierzchnia kołnierza odpowiadają rurociągowi. Sprawdź, czy nie ma pęknięć, rdzy i czy trzpień obraca się płynnie.

● Montaż kołnierzowy: Zgodność z GB 50235 i GB/T 9113. Użyj pasujących uszczelek. Dokręcić śruby po przekątnej i równomiernie, aby uniknąć deformacji kołnierza lub wycieku. Przed montażem oczyścić powierzchnie uszczelniające.

Zasady działania

● Otwórz/zamknij: Utrzymuj obrót w zakresie 0°–90°, aby uniknąć uszkodzenia. Dostosuj przepływ powoli.

● Pneumatyczny/elektryczny: Najpierw należy uruchomić siłowniki, aby zapewnić synchronizację sygnału przed rozpoczęciem pracy.

Regularna konserwacja

● Rutynowa kontrola: Sprawdź kołnierze, uszczelki pokrywy i trzpienia pod kątem wycieków; dokręcić lub wymienić części w razie potrzeby.

● Smarowanie: Nałożyć smar kompatybilny ze stalą nierdzewną na uszczelnienie trzpienia i łożyska. Okresowo czyść elementy wewnętrzne; wymienić zużytą kulę/gniazdo.

● Warunki specjalne: Do zastosowań kwaśnych należy używać materiałów odpornych na korozję; ognioodporne zawory z twardym uszczelnieniem do obszarów łatwopalnych; uszczelnienia niskotemperaturowe i smar do zastosowań kriogenicznych.

● W przypadku zaworów o długim czasie pracy na biegu jałowym: uruchomić bez obciążenia, oczyścić z zanieczyszczeń i wykonać prosty test uszczelnienia przed ponownym uruchomieniem.

Standardy projektowania i produkcji

Zawory kulowe kołnierzowe ze stali nierdzewnej GB są projektowane, produkowane i kontrolowane zgodnie z:

● Konstrukcja zaworu: GB/T 12224, GB/T 12237, GB/T 13927

● Konstrukcja i kołnierz: GB/T 12221, GB/T 9113

● Materiał: GB/T 1220, GB/T 13401, GB/T 17491
