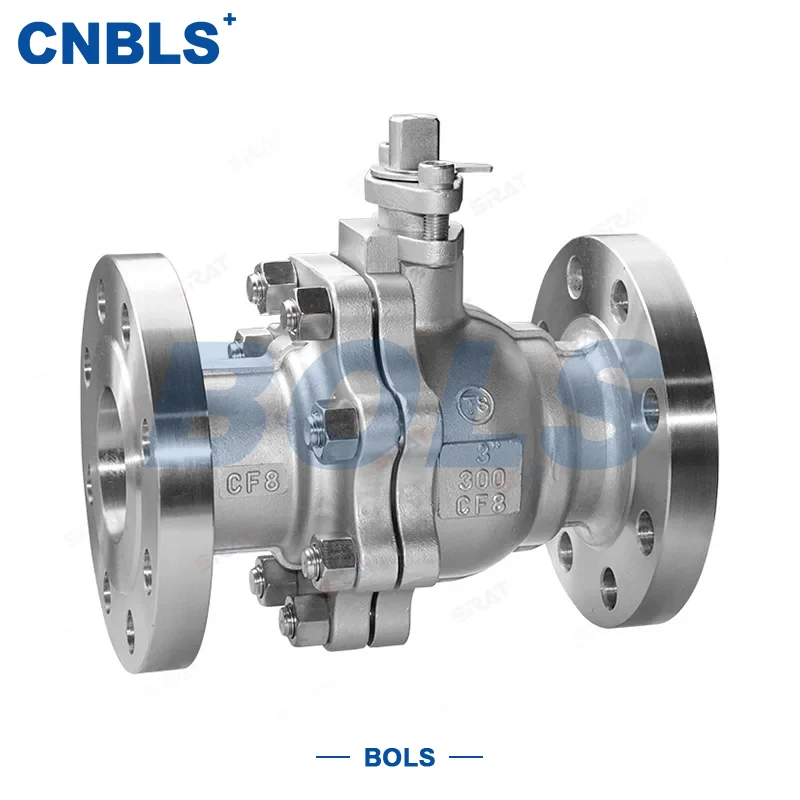

Zintegrowane zawory kulowe ze stali nierdzewnej ANSI

Zintegrowane zawory kulowe ANSI ze stali nierdzewnej zostały zaprojektowane i wyprodukowane w ścisłej zgodności z normą ANSI B16.34. Posiada integralnie odlaną konstrukcję kuli i trzpienia, eliminując tradycyjne dzielone części łączące, zapewniając bardziej zwartą konstrukcję, większą wytrzymałość i bardziej niezawodne uszczelnienie.

Dzięki prostemu przelotowi zawór charakteryzuje się niskim oporem przepływu i szybką pracą, umożliwiając szybkie pełne otwarcie i całkowite zamknięcie rurociągu. Wyposażony w różne materiały ze stali nierdzewnej i konstrukcje uszczelniające, zawór zapewnia stabilną pracę w warunkach korozyjnych, w wysokiej temperaturze i pod wysokim ciśnieniem, co czyni go kluczowym zaworem sterującym w przemyśle naftowym, chemicznym, gazowym, uzdatnianiu wody, spożywczym, farmaceutycznym i innych.

Struktura podstawowa i funkcje

Zintegrowana struktura odlewu

● Kula i trzpień są integralnie odlane ze stali nierdzewnej, bez dodatkowych połączeń spawanych lub gwintowanych.

● Wysoka sztywność strukturalna i koncentryczność, skutecznie zmniejszające ryzyko zatarcia i wycieku.

● Kompaktowy rozmiar, idealny do układów rurociągów o ograniczonej przestrzeni.

Doskonała wydajność przepływu

● Prosty kanał przepływowy typu S z niskimi stratami ciśnienia i dużą wydajnością przepływu.

● Wysoki współczynnik przepływu Cv, lepszy od konwencjonalnych zaworów kulowych i zasuw o tej samej wielkości.

Silna odporność na korozję i długa żywotność

● Korpus, kula, trzpień i łączniki są dostępne w wykonaniu ze stali nierdzewnej.

● Nadaje się do mediów korozyjnych, w tym kwasów, zasad, soli, oleju, gazu i pary.

● Stal nierdzewna typu duplex, Hastelloy i inne stopy dostępne do pracy w warunkach wysokiej temperatury, wysokiego ciśnienia i wysoce korozyjnej.

Niezawodne uszczelnienie i szerokie zastosowanie

● Dostępne konstrukcje z kulami pływającymi/stałymi.

● Uszczelka miękka (PTFE/RPTFE) i uszczelka metalowa twarda (stop stellitu) dla różnych wymagań temperaturowych.

● Stopień wycieku zgodny z klasą API 6D Ⅵ.

Wiele standardów, wiele zastosowań, wiele połączeń

● Zgodny z międzynarodowymi standardami, w tym API 6D, ANSI B16.34, ANSI B16.5.

● Pełen zakres uruchamiania: ręczny, ślimakowy, pneumatyczny, elektryczny.

● Wiele przyłączy: kołnierzowe, gwintowane, spawane doczołowo dla łatwej instalacji na miejscu.

Główne parametry techniczne

Główna konfiguracja materiału

Typowe zastosowania

Dzięki integralnej konstrukcji, konstrukcji wykonanej w całości ze stali nierdzewnej i konstrukcji o wysokim standardzie, zintegrowane zawory kulowe ze stali nierdzewnej ANSI są szeroko stosowane w systemach przemysłowych wymagających ścisłego uszczelnienia, niezawodności i odporności na korozję:

● Ropa i gaz: rurociągi zbiorcze, zespoły głowic odwiertów, stacje przetwarzania ropy i gazu (ognioodporne, antysiarkowe, z certyfikatem API 6D)

● Przemysł chemiczny: Transport kwasów, zasad, soli, rozpuszczalników i żrących chemikaliów

● Uzdatnianie wody i ochrona środowiska: Woda surowa, ścieki, woda czysta, systemy odsalania

● Energetyka: Woda zasilająca kotły, woda obiegowa, instalacje chemicznego uzdatniania wody

● Przemysł spożywczy i farmaceutyczny: media higieniczne, para wodna, czyszczenie rurociągów (bez martwych przestrzeni, łatwe do czyszczenia)

● Papiernictwo, drukowanie i farbowanie, metalurgia: wysokotemperaturowe, zawierające cząstki, żrące zawiesiny i płyny

Zalecenia dotyczące wyboru

Dopasowanie średnie i materiałowe

● Korozja ogólna: seria 304 / CF8

● Korozja od średniej do wysokiej: seria 316L / CF3M

● Wysokie ciśnienie i silna korozja: stal nierdzewna duplex 2205

● Media zawierające cząstki stałe: preferowane twarde uszczelnienie metalowe

Wybór temperatury i uszczelnienia

● ≤ 232℃: miękkie uszczelnienie PTFE/RPTFE (ekonomiczne)

● ＞ 232℃: twarda uszczelka metalowa (stop stellitu)

Ciśnienie i bezpieczeństwo systemu

● Wybierz odpowiednią klasę zgodnie z ciśnieniem projektowym; Zalecany margines ciśnienia 10% ~ 20%.

● W przypadku usług związanych z ropą, gazem i substancjami niebezpiecznymi: preferowane produkty posiadające certyfikaty API 6D, API 6FA (ognioodporne i antysiarkowe).

Uruchomienie i instalacja

● Mały otwór, obsługa ręczna: bezpośrednie koło ręczne

● Duży otwór, wysoki moment obrotowy: praca z przekładnią ślimakową

● Sterowanie zdalne/automatyczne: siłownik pneumatyczny lub elektryczny

Instalacja, obsługa i konserwacja

Instalacja i obsługa

● Przed instalacją sprawdź model, ciśnienie, rozmiar i warunki pracy; upewnić się, że korpus ze stali nierdzewnej nie jest uszkodzony.

● Otwieraj/zamykaj powoli, aby uniknąć uderzenia wodnego.

● W przypadku zaworów pneumatycznych/elektrycznych przed uruchomieniem należy sprawdzić, czy dopływ powietrza, zasilanie i sygnały sterujące są prawidłowe.

● Surowo zabraniaj pracy w przypadku nadmiernego ciśnienia, nadmiernej temperatury i przeciążenia.

Rutynowa konserwacja

● Regularnie sprawdzaj szczelność powierzchni uszczelniających, dławnic i połączeń kołnierzowych.

● Okresowo sprawdzaj siłowniki, aby upewnić się, że nie ma zatarć, wycieków powietrza lub upływów prądu.

● Regularnie smaruj trzpień i przekładnię ślimakową, aby zapewnić płynną pracę.

● W przypadku zaworów o długim biegu jałowym należy spuścić medium, chronić przed wilgocią i kurzem oraz zapobiec korozji części ze stali nierdzewnej.
