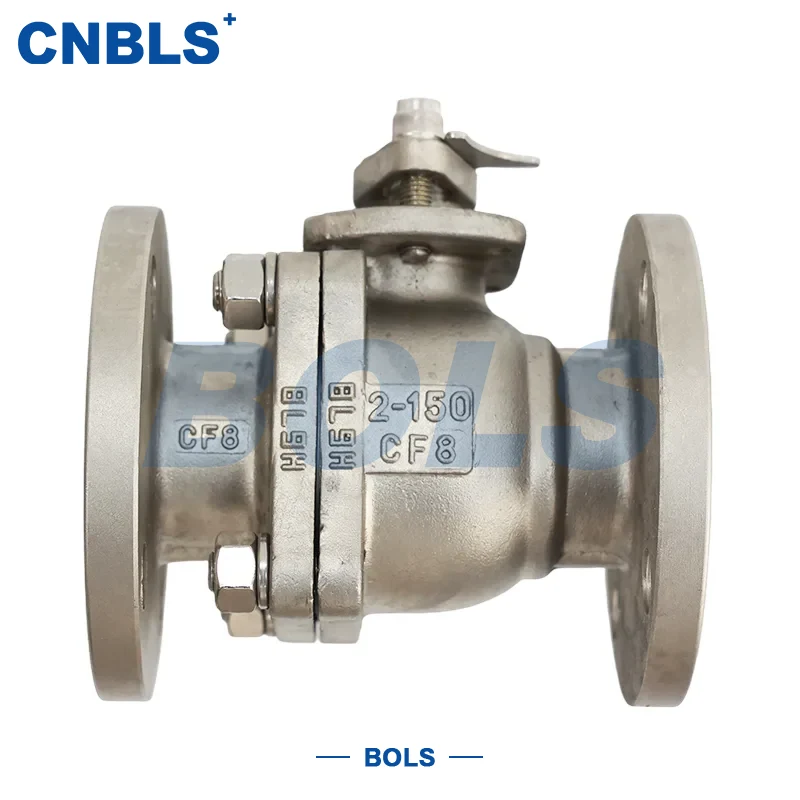

Zawory kulowe ze stali nierdzewnej API

Bolaisi Valve może poszczycić się niezawodną jakością i zaawansowanymi możliwościami produkcyjnymi w zakresie produkcji zaworów przemysłowych. zapewnia doskonałą odporność na korozję i uszczelnienie. Jako profesjonalny dostawca świadczymy usługi hurtowe i niestandardowe, co czyni go godnym zaufania wyborem dla odbiorców z sektorów naftowego, gazowego i chemicznego.

Wyślij zapytanie

Opis produktu

Zawory kulowe ze stali nierdzewnej API to pełnoprzelotowy zawór kulowy wykonany z materiałów takich jak stal nierdzewna duplex 304, 316, 304L, 316L i 2205. Zawór zapewnia szybkie odcinanie i otwieranie mediów poprzez obrót kuli, przy czym kula i trzpień są połączone integralną lub bardzo wytrzymałą konstrukcją, aby zapewnić stabilność w warunkach wysokiego ciśnienia i częstej pracy.

Charakteryzujący się ognioodpornością, odpornością na siarkowodór (H₂S), wytrzymałością na wysokie ciśnienie i doskonałą szczelnością, ten typ zaworu nadaje się do pracy w warunkach wysokiego ryzyka, takich jak ropa, gaz ziemny, inżynieria chemiczna oraz rurociągi przesyłowe ropy i gazu na duże odległości.

W mediach zawierających siarkę, rurociągach wysokociśnieniowych i systemach pracy ciągłej zawory kulowe ze stali nierdzewnej API równoważą odporność na korozję materiałów ze stali nierdzewnej z rygorystycznymi wymaganiami bezpieczeństwa określonymi w normach API.

Kluczowe funkcje

Ścisła zgodność ze standardami rurociągów API

Podstawowe procesy projektowania, produkcji i testowania zaworu są realizowane zgodnie z wymaganiami. Można go również skonfigurować jako konstrukcje ognioodporne w oparciu o potrzeby projektu, spełniając obowiązkowe wymagania prawne dotyczące zaworów bezpieczeństwa w instalacjach naftowych i gazowych.

Konstrukcja całkowicie odporna na korozję ze stali nierdzewnej

Korpus zaworu, trzpień i części łączące są wykonane ze stali nierdzewnej lub stali nierdzewnej typu duplex. Konstrukcja ta utrzymuje długoterminowo stabilne właściwości mechaniczne w środowiskach wilgotnych, zawierających chlorki, słabo kwasowo-zasadowe lub zawierające siarkę, zmniejszając częstotliwość konserwacji.

Pełny przelot przepływu z niskimi stratami ciśnienia

Konstrukcja kanału przepływowego z pełnym lub zmniejszonym przelotem skutecznie minimalizuje opór mediów, dzięki czemu nadaje się do systemów przesyłowych na duże odległości, szczególnie w warunkach pracy wymagających dużej stabilności przepływu, takich jak transport ropy naftowej i gazu ziemnego.

Dostępnych jest wiele opcji uszczelnień

W zależności od charakterystyki medium, temperatury i warunków ciśnienia, zawór można skonfigurować z uszczelką miękką lub metalową z uszczelką twardą, zapewniając niezawodne działanie uszczelniające w środowiskach o normalnej, niskiej, wysokiej i wysokiej temperaturze.

Elastyczna konfiguracja siłownika

Obsługuje wiele trybów uruchamiania, w tym ręczny, pneumatyczny, elektryczny i hydrauliczny, ułatwiając integrację systemu i zdalne sterowanie, i idealnie nadaje się do zautomatyzowanych rurociągów i stacji bezzałogowych.

Struktura i podstawowe atrybuty

Przedmiot	Opis
Typ struktury	Zintegrowana/rozdzielna konstrukcja kulowa, przejście przepływu z pełnym otworem
Typ połączenia	Kołnierz; Zgrzewanie doczołowe
Typ uszczelnienia	Miękkie uszczelnienie (PTFE/RPTFE); Metalowe uszczelnienie twarde (napawanie stellitu lub stopu na bazie niklu)
Tryb aktywacji	Ręczny, pneumatyczny, elektryczny, hydrauliczny
Klasa ciśnienia	Klasa 150 ~ Klasa 2500
Średnica nominalna	NPS 1/2" ~ NPS 48"
Zakres temperatur	-29°C ~ 200°C

Materiały głównych elementów ze stali nierdzewnej

Część	Wspólne materiały	Opis aplikacji
Korpus zaworu	CF8 / CF8M / CF3 / CF3M / 2205	Wybrany na podstawie średniej korozyjności i klasy ciśnienia
Piłka	Takie same jak korpus zaworu / napawanie stellitowe	Nadaje się do pracy w wysokich temperaturach, pod wysokim ciśnieniem lub w warunkach ściernych
Trzon	F304 / F316 / F51 / C276	Zalecany do układów zawierających siarkę lub wysokociśnieniowych
Siedziba	PTFE / Uszczelnienie metalowe / Grafit	Dopasowany do temperatury pracy i rodzaju mediów
Elementy złączne	Stal nierdzewna	Kompatybilność materiałowa z korpusem zaworu, aby zapobiec korozji galwanicznej

Podsumowanie parametrów technicznych

Parametr	Wartość
Średnica nominalna	NPS 1/2" – NPS 48"
Klasa ciśnienia	Klasa 150 / 300 / 600 / 900 / 1500 / 2500
Ocena wycieku	Klasa VI (uszczelka miękka) / Klasa V (uszczelka metalowa twarda)
Ocena ogniowa	Zgodny z API 6FA / API 607
Odpowiednie media	Ropa naftowa, gaz ziemny, gaz zawierający siarkę, para wodna, media chemiczne

Aplikacje

Zawory kulowe ze stali nierdzewnej API są stosowane głównie w systemach przemysłowych o wysokich wymaganiach dotyczących bezpieczeństwa, szczelności i niezawodności, w tym:

● Długodystansowe rurociągi przesyłowe ropy naftowej i gazu ziemnego

● Lądowe systemy gromadzenia ropy i gazu

● Zakłady rafinacji ropy naftowej i petrochemii

● Systemy przesyłu mediów zawierających siarkowodór (H₂S).

● Rurociągi technologiczne wysokociśnieniowe i wysokotemperaturowe

● Platformy offshore i projekty z zakresu energetyki

Wytyczne dotyczące wyboru

1. Priorytet mediów: W przypadku mediów zawierających siarkę lub silnie korozyjnych należy preferować stal nierdzewną duplex 316L lub 2205.

2. Zgodność ze standardem: Potwierdź, czy wymagane są wymagania ognioodporne API 6FA/607.

3. Dopasowanie ciśnienia do temperatury: W przypadku warunków pracy powyżej 232°C zalecane jest metalowe uszczelnienie twarde.

4. Potwierdzenie rodzaju połączenia: W przypadku rurociągów przesyłowych na duże odległości lub systemów wysokociśnieniowych preferowane jest połączenie spawane doczołowo.

5. Racjonalizacja siłownika: W przypadku systemów zautomatyzowanych zalecane są siłowniki pneumatyczne lub elektryczne.

Wytyczne dotyczące obsługi i konserwacji

1.Przed oddaniem do eksploatacji należy sprawdzić, czy oznaczenie zaworu, standardy i materiał są zgodne ze specyfikacjami projektowymi rurociągu.

2. Unikaj szybkiego otwierania i zamykania w warunkach wysokiego ciśnienia, aby zapobiec uderzeniu wodnemu.

3.Regularnie sprawdzaj stan uszczelnienia trzpienia i połączenia kołnierzowego.

4. W przypadku warunków pracy zawierających siarkę zaleca się sporządzenie dokumentacji eksploatacji i konserwacji, aby zapewnić długoterminową identyfikowalność.
