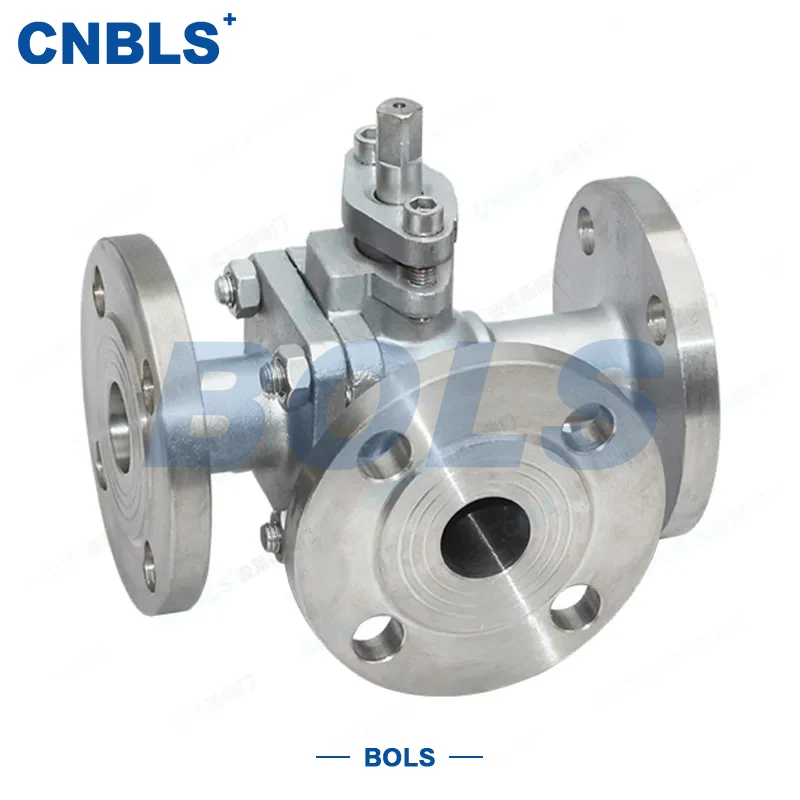

Trójdrożne zawory kulowe kołnierzowe ze stali nierdzewnej

Trójdrogowe zawory kulowe kołnierzowe ze stali nierdzewnej odnoszą się do wielodrogowego zaworu regulacyjnego wykonanego z materiałów ze stali nierdzewnej, takich jak 304, 316, 304L i 316L, wyposażonych w połączenia kołnierzowe. Zawór ma integralną konstrukcję z kulą i trzpieniem i jest dostępny z portem T lub L, umożliwiającym mieszanie mediów, zmianę kierunku przepływu lub przełączanie kierunku.

Dzięki połączeniu odpornej na korozję stali nierdzewnej i niezawodnego uszczelnienia kołnierzowego zawór zapewnia stabilną pracę w wymagających środowiskach przemysłowych. Nadaje się do systemów wymagających niezawodnej integralności połączenia i długotrwałej trwałości.

Struktura i zasada działania

Zawór działa poprzez obracanie kuli przez trzpień w celu przełączania ścieżek przepływu pomiędzy różnymi portami.

Port T: Używany do mieszania lub zmiany kierunku przepływu

Port L: Używany do przełączania kierunkowego pomiędzy dwiema liniami

Końcówki kołnierzowe: zapewniają dokładne ustawienie i pewne uszczelnienie

Usprawniona wewnętrzna ścieżka przepływu pomaga zmniejszyć straty ciśnienia przy jednoczesnym zachowaniu kompaktowych wymiarów całkowitych.

Kluczowe funkcje

Zintegrowana konstrukcja o wysokiej wytrzymałości

Kula i trzpień są wykonane integralnie, co zmniejsza tolerancję montażu i poprawia stabilność operacyjną i żywotność.

Doskonała odporność na korozję

Dostępnych jest wiele gatunków stali nierdzewnej, które nadają się do pracy z kwasami, zasadami, mediami zawierającymi chlorki i ogólnie korozyjnymi płynami.

Niezawodne uszczelnienie kołnierzowe

Kołnierze są zgodne ze standardami GB/T 9113 i ANSI B16.5, zapewniając wygodny montaż i sprawdzone właściwości uszczelniające.

Elastyczne opcje siedzeń

Dostępne są miękkie i metalowe siedzenia, które spełniają różne wymagania dotyczące temperatury i ciśnienia.

Kompatybilność automatyki

Zawór może być wyposażony w siłowniki ręczne, ślimakowe, pneumatyczne lub elektryczne w celu łatwej integracji z systemami zautomatyzowanymi.

Dane techniczne

Główne opcje materiałowe

Korpus i kołnierz

Siedziba

Typowe zastosowania

Trójdrożne zawory kulowe kołnierzowe ze stali nierdzewnej nadają się do systemów przemysłowych wymagających zmiany kierunku przepływu lub przełączania, w tym:

Zakłady naftowe i petrochemiczne

Drobna obróbka chemiczna

Systemy uzdatniania wody

Rurociągi spożywcze i farmaceutyczne

Instalacje energetyczne i parowe

Przesył gazu ziemnego

Dobrze sprawdza się w zastosowaniach sterowania wieloportowego, gdzie niezawodność uszczelnienia ma kluczowe znaczenie.

Wytyczne dotyczące wyboru

Dopasowanie materiału

304/304L na korozję ogólną

316/316L do mediów chlorkowych lub silniej żrących

Duplex 2205 do ciężkich zastosowań pod wysokim ciśnieniem

Wybór portu

Port T do miksowania lub przekierowania

Port L do przełączania kierunkowego

Dopasowanie temperatury

Miękkie siedzisko dla normalnej temperatury

Metalowe gniazdo do pracy w wysokich temperaturach

Standardowy kołnierz

Wybierz systemy kołnierzowe GB lub ANSI zgodnie ze specyfikacją rurociągu i potwierdź okładzinę RF lub RTJ.

Wybór działania

Do częstej lub zdalnej obsługi zalecane są siłowniki pneumatyczne lub elektryczne.

Instalacja i konserwacja

Uwagi dotyczące operacji

Przed instalacją sprawdź model zaworu, ciśnienie znamionowe i standard kołnierza

Operuj zaworem powoli, aby uniknąć uderzenia wodnego

Zapewnij stabilne zasilanie powietrzem lub zasilaniem automatycznych zaworów

Po długich przestojach przepłukać rurociąg przed ponownym otwarciem

Uwagi dotyczące konserwacji

Co tydzień sprawdzać uszczelnienie kołnierza i uszczelnienia

Smaruj trzpień i części przekładni co kwartał

W przypadku wystąpienia wycieku należy niezwłocznie wymienić elementy uszczelniające

Dokręcić śruby kołnierza równomiernie na krzyż

Właściwa konserwacja pomaga przedłużyć żywotność trójdrogowych zaworów kulowych kołnierzowych ze stali nierdzewnej i utrzymać stałą skuteczność uszczelnienia.
