Trójdrożne zawory kulowe ze stali nierdzewnej w kształcie litery T

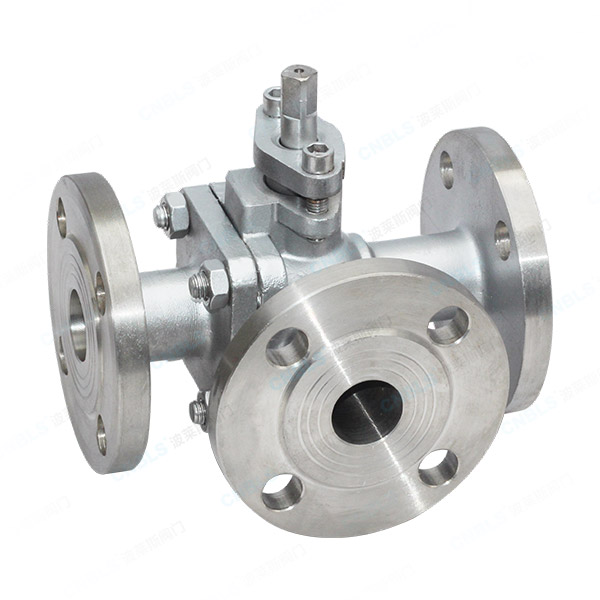

Trójdrogowy zawór kulowy Q44F(T) ze stali nierdzewnej jest trójdrogowym zaworem kulowym wykonanym ze stali nierdzewnej (304/316 itp.) i wyprodukowanym zgodnie z normami serii Q44F(T). Jego podstawowa cecha polega na tym, że kula i trzpień są odlane integralnie jako pojedyncza jednostka, z kanałami przepływowymi typu T lub typu L (typ F dla przepływu prostego, typ T dla przepływu trójdrożnego). Umożliwia łączenie mediów, przekierowanie lub przełączanie kierunku.

Trójdrożne zawory kulowe ze stali nierdzewnej w kształcie litery T łączą kulę i trzpień w jeden odlew. Dzięki kanałom przepływowym typu T lub L (typ F dla przelotu prostego, typ T dla trójdrogowego) umożliwia zlewanie, przekierowanie lub przełączanie mediów. Zawór charakteryzuje się zwartą konstrukcją, gładkim kanałem przepływowym, doskonałymi właściwościami uszczelniającymi i dużą odpornością na korozję.

Dzięki zwartej budowie, niskim oporom przepływu, doskonałemu uszczelnieniu i wysokiej odporności na korozję, zawór ten jest szeroko stosowany w takich dziedzinach przemysłu, jak ropa naftowa, inżynieria chemiczna, uzdatnianie wody, żywność, farmaceutyka i energia elektryczna. Jest szczególnie odpowiedni do warunków pracy o wysokich wymaganiach dotyczących odporności materiału na korozję i przełączania kierunku cieczy.

Cechy produktu

1. Jednoczęściowa konstrukcja odlewu

Korpus zaworu i trzpień są odlane integralnie, co zwiększa wytrzymałość konstrukcyjną i zapewnia stabilną pracę w długotrwałych warunkach wysokiego ciśnienia i wysokiej temperatury.

2. Wielofunkcyjny projekt kanału przepływowego

Trójdrożny kanał przepływowy typu T umożliwia zlewanie się mediów, zmianę kierunku lub przełączanie kierunku, natomiast prosty kanał przepływowy typu F nadaje się do liniowego przełączania przy niskim oporze przepływu, zapewniając wydajny i niezakłócony przepływ w systemie.

3. Doskonała skuteczność uszczelniania

Opcjonalne uszczelnienie miękkie (PTFE/RPTFE) lub uszczelnienie twarde (uszczelka metalowa) można wybrać w oparciu o temperaturę warunków pracy i charakterystykę medium, zapewniając niezawodne uszczelnienie, odporność na zużycie i silną zdolność zapobiegania wyciekom.

4. Wiele trybów jazdy

Obsługuje tryby pracy ręcznej, przekładni ślimakowej, pneumatycznej (jednostronnego działania/podwójnego działania) i elektrycznej (włącz/wyłącz/regulacja), z możliwością dostosowania do różnych przestrzeni instalacyjnych i wymagań automatycznego sterowania.

5. Wysoka temperatura, wysokie ciśnienie i odporność na korozję

Materiał ze stali nierdzewnej może wytrzymać zakres temperatur -46°C ~ 425°C i jest odporny na działanie mediów silnie korozyjnych, zapewniając stabilną pracę w długim cyklu.

6. Elastyczna instalacja

Dostępne z połączeniami kołnierzowymi, gwintowanymi lub spawanymi doczołowo, zgodnymi z różnymi normami dotyczącymi rurociągów (GB/ANSI), co ułatwia konserwację i wymianę.

Aplikacje

Trójdrożne zawory kulowe ze stali nierdzewnej w kształcie litery T są szeroko stosowane w następujących scenariuszach:

● Systemy zmiany kierunku, zmiany kierunku i zbiegu rurociągów ropy naftowej i gazu ziemnego

● Transport mediów kwaśnych, zasadowych i solnych w produkcji chemicznej

● Przełączanie i zmiana kierunku rurociągu w projektach uzdatniania wody

● Transport czystych mediów w produkcji spożywczej i farmaceutycznej

● Rurociągi przełączające kierunek pary i produktów naftowych w elektroenergetyce

● Systemy transportu mediów zawierających niewielką ilość cząstek lub mediów silnie korozyjnych

Podstawowe parametry techniczne

Punkty selekcji

1. Dopasowanie charakterystyki mediów do kanałów przepływu

Wybierz materiały ze stali nierdzewnej (CF8/CF8M/CF3/CF3M) w oparciu o korozyjność i czystość mediów; wybierz kanały przepływowe typu F lub T zgodnie z wymaganiami funkcjonalnymi, aby uzyskać proste lub trójkierunkowe przełączanie kierunku.

2.Wybór typu uszczelnienia

Wybierz uszczelkę miękką typu F do normalnych warunków temperaturowych i niskiego ciśnienia, co równoważy odporność na zużycie i skuteczność uszczelniania; wybierz typ T z twardym uszczelnieniem do mediów wysokotemperaturowych, pod wysokim ciśnieniem lub zawierających cząstki, aby zapewnić odporność na zużycie i długą żywotność.

3. Dopasowanie ciśnienia i temperatury

Wybierz wartości znamionowe PN/klasy odpowiadające ciśnieniu projektowemu rurociągu, z zarezerwowanym marginesem 10–20%; temperatura musi odpowiadać typowi uszczelki i materiałowi ze stali nierdzewnej, aby zapobiec pogorszeniu wydajności spowodowanemu przegrzaniem.

4. Średnica nominalna i dopasowanie przepływu

Wybierz odpowiednią wartość DN w oparciu o obliczone maksymalne natężenie przepływu i dopuszczalną stratę ciśnienia. Trójdrożne zawory kulowe ze stali nierdzewnej w kształcie litery T charakteryzują się gładkimi kanałami przepływowymi i lepszymi wartościami Cv niż konwencjonalne zawory, a w przypadku scenariuszy niskiego przepływu wymagane są dokładne obliczenia.

5. Dopasowanie trybu jazdy i przestrzeni instalacyjnej

Wybierz ręczne lub małe napędy pneumatyczne do ograniczonych przestrzeni; wybrać napędy pneumatyczne/elektryczne do zastosowań o dużym przepływie lub zdalnego sterowania; upewnić się, że standard kołnierza pasuje do korpusu zaworu ze stali nierdzewnej.

Uwagi dotyczące obsługi i konserwacji

Uwagi dotyczące operacji

1. Przed pierwszym użyciem należy sprawdzić zgodność modelu, klasy ciśnienia, średnicy nominalnej z warunkami pracy oraz sprawdzić, czy korpus zaworu i połączenia kołnierzowe ze stali nierdzewnej nie są uszkodzone.

2. Podczas otwierania, zamykania lub zmiany kierunku należy działać powoli, aby zapobiec uszkodzeniu korpusu zaworu lub rurociągów przez uderzenie wodne; Podczas obsługi ręcznej przykładaj równomiernie siłę i nie przekręcaj zaworu na siłę.

3. W przypadku zaworów pneumatycznych/elektrycznych przed rozpoczęciem pracy należy sprawdzić stabilny dopływ powietrza/zasilanie i obserwować płynny ruch, dokładne przełączanie kierunku i brak nietypowych dźwięków.

4. Podczas ponownego uruchamiania po długotrwałym przestoju należy najpierw spuścić kondensat i zanieczyszczenia, a następnie powoli otworzyć zawór.

5. Surowo zabrania się pracy w warunkach nadmiernego ciśnienia lub nadmiernej temperatury; natychmiast wyłączyć w celu rozwiązania problemu w przypadku nieprawidłowości.

Uwagi dotyczące konserwacji

1. Co tydzień sprawdzaj powierzchnię uszczelniającą, dławnicę i powierzchnię korpusu zaworu, aby upewnić się, że nie ma wycieków, korozji ani pęknięć.

2. W przypadku nieszczelności zaworów typu F z miękkim uszczelnieniem należy niezwłocznie wymienić gniazdo zaworu; regularnie sprawdzaj zużycie zaworów typu T z twardym uszczelnieniem i w razie potrzeby docieraj lub wymieniaj części.

3. Smarować napędy ręczne/ślimakowe raz na kwartał; regularnie spuszczaj wodę i sprawdzaj poziom oleju w zaworach pneumatycznych.

4. W przypadku mediów korozyjnych należy regularnie sprawdzać korpus zaworu i kulę; należy opróżnić media i chronić przed wilgocią i kurzem podczas długotrwałego przechowywania.

5. Rozwiązywanie problemów: W przypadku zakleszczenia najpierw zwolnij ciśnienie, a następnie zdemontuj i oczyść zanieczyszczenia lub wymień części; w przypadku usterek pneumatycznych/elektrycznych przełączyć na tryb ręczny do użytku awaryjnego, a następnie rozwiązać problem z siłownikiem.

6. Sporządź dokumentację konserwacji, w której zapisz model, datę instalacji, konserwację i części zamienne, aby zapewnić podstawę do późniejszej konserwacji.
