Dlaczego wysokowydajne przepustnice wentylacyjne są niezbędne w nowoczesnej przemysłowej kontroli przepływu powietrza?

Podsumowanie artykułu: Przepustnice wentylacyjne o wysokiej wydajnościzostały zaprojektowane z myślą o niskociśnieniowych instalacjach wentylacyjnych o dużej średnicy, odpylających, wydechowych i spalinowych, gdzie krytyczna jest stabilna kontrola przepływu powietrza i odporność na korozję. W tym przewodniku wyjaśniono ich strukturę, materiały, opcje siłowników, parametry techniczne, zastosowania, kryteria wyboru i wymagania konserwacyjne, pomagając nabywcom przemysłowym w podjęciu bardziej świadomej decyzji dotyczącej wyboru zaworu.

Spis treści

• Czym są przepustnice wentylacyjne o wysokiej wydajności?
• Dlaczego wydajność ma znaczenie w przemysłowych systemach wentylacyjnych?
• Jakie są kluczowe cechy projektu?
• Jakie parametry techniczne powinni wziąć pod uwagę kupujący?
• Pneumatyczny czy elektryczny: który siłownik jest lepszy?
• Gdzie te zawory są powszechnie używane?
• Jak wybrać odpowiedni zawór?
• Jak utrzymać długoterminową wydajność zaworu?
• Często zadawane pytania

Czym są przepustnice wentylacyjne o wysokiej wydajności?

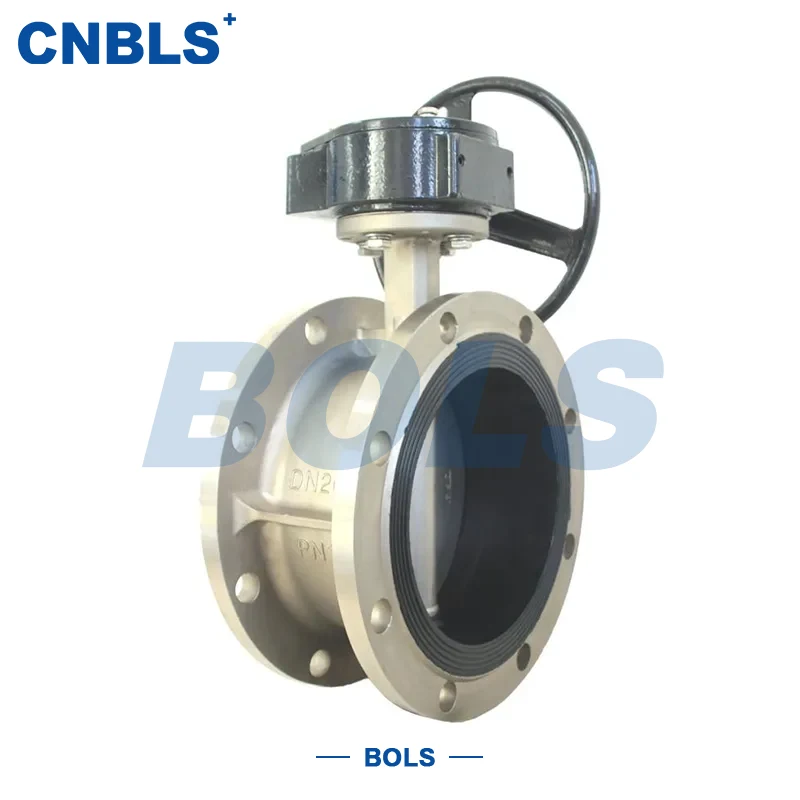

Przepustnice wentylacyjne o wysokiej wydajnościto specjalistyczne urządzenia kontrolujące przepływ przeznaczone do rurociągów wentylacji przemysłowej, pracujących pod stosunkowo niskim ciśnieniem, ale często wymagających dużej wydajności przepływu powietrza. WedługBolaisiW informacjach o produkcie seria zaworów jest przeznaczona do zastosowań związanych z wentylacją i odpylaniem i jest dostępna w konfiguracjach ze stali nierdzewnej, w tym SS304, SS316, SS304L i SS316L.

W zaworze zastosowano koncentryczną lub środkową konstrukcję motylkową. Okrągły dysk obraca się wokół osi trzpienia, otwierając, zamykając lub regulując przepływ powietrza. Ta stosunkowo prosta konstrukcja zmniejsza liczbę ruchomych elementów, tworząc jednocześnie gładką ścieżkę przepływu ze stosunkowo niskim oporem.

Bolaisi oferuje dwie podstawowe konfiguracje uruchamiania:

• D641W:Pneumatyczna przepustnica wentylacyjna sterowana siłownikiem pneumatycznym.
• D941W:Elektryczna przepustnica wentylacyjna sterowana siłownikiem elektrycznym.

Asortyment produktów obejmuje średnice nominalne od DN100 do DN2000, dzięki czemu nadaje się do zastosowań, w których konwencjonalne zawory o małej średnicy nie są w stanie zapewnić wystarczającej wydajności przepływu powietrza.

Dlaczego wydajność ma znaczenie w przemysłowych systemach wentylacyjnych?

Przemysłowe systemy wentylacyjne często obsługują zapylone powietrze, gazy korozyjne, spaliny o wysokiej temperaturze lub duże ilości powietrza. Zawór, który stawia nadmierny opór lub nie jest w stanie wytrzymać środowiska pracy, może negatywnie wpłynąć na wydajność i niezawodność całego systemu.

Odpowiednio dobrana przepustnica wentylacyjna może pomóc zapewnić:

• Niezawodne odcięcie i regulacja przepływu powietrza.
• Mniejsze straty ciśnienia w dużych rurociągach wentylacyjnych.
• Stabilna praca w środowiskach zapylonych lub korozyjnych.
• Wygodna integracja ze scentralizowanymi systemami automatyki.
• Zmniejszone wymagania konserwacyjne dzięki stosunkowo prostej konstrukcji.

Dlatego też zespoły zakupowe powinny oceniać działanie zaworu w oparciu o całe środowisko operacyjne, a nie samą średnicę. Skład mediów, temperatura, ciśnienie, wymagania dotyczące wycieków, typ siłownika i standardy instalacji mają wpływ na odpowiednią konfigurację.

Jakie są kluczowe cechy projektu?

Koncentryczna struktura motyla

Konstrukcja z linią środkową ustawia tarczę i mostek wokół tej samej osi środkowej. Jego prosty układ mechaniczny zapewnia płynny obrót, stosunkowo niski moment obrotowy i wydajny przepływ powietrza. Cechy te są szczególnie przydatne w systemach wentylacyjnych o dużej średnicy i dużym przepływie.

Konstrukcja ze stali nierdzewnej

W zależności od zastosowania korpus, tarcza, trzpień i inne elementy przenoszące ciśnienie mogą być wykonane z odpornych na korozję materiałów ze stali nierdzewnej. Opcje obejmują CF8, CF8M, CF3, CF3M, A182 F304, F316, F304L i F316L.

Ta elastyczność materiałowa pozwala kupującym dopasować konstrukcję zaworu do różnych poziomów korozyjności gazu i ekspozycji temperaturowej.

Uszczelnienie zapewniające wentylację

Konstrukcja uszczelnienia wentylacyjnego typu W może wykorzystywać uszczelnienie metalowe lub kompozytową konfigurację uszczelnienia FKM i stali nierdzewnej. Wybór powinien opierać się na temperaturze, charakterystyce medium, oczekiwanym zużyciu i wymaganej szczelności.

Połączenia kołnierzowe

Końcówki kołnierzowe upraszczają instalację, pozycjonowanie, kontrolę i wymianę rurociągu. W informacjach o produkcie wśród powszechnie stosowanych norm dotyczących kołnierzy znajdują się GB/T 9113 i ANSI B16.5.

Jakie parametry techniczne powinni wziąć pod uwagę kupujący?

Specyfikacje techniczne są szczególnie ważne przy zakupie zaworów do dużych projektów wentylacji przemysłowej. Poniższa tabela podsumowuje najważniejsze specyfikacje związane z serią Bolaisi.

Specyfikacje te należy traktować jako punkt wyjścia. Ostateczny wybór powinien zawsze opierać się na rzeczywistych warunkach projektowych i potwierdzonej dokumentacji technicznej producenta.

Pneumatyczny czy elektryczny: który siłownik jest lepszy?

Wybór pomiędzy napędem pneumatycznym a elektrycznym zależy w dużej mierze od dostępnych mediów w obiekcie, filozofii sterowania, wymagań w zakresie reakcji i architektury automatyki.

Uruchamianie pneumatycznemoże być korzystne tam, gdzie priorytetem jest szybka jazda rowerem i istniejąca infrastruktura sprężonego powietrza.Uruchamianie elektrycznemoże być wygodniejszy tam, gdzie wymagana jest zdalna obsługa, sterowanie modulacyjne lub bezpośrednia integracja z elektrycznym systemem sterowania.

Gdzie te zawory są powszechnie używane?

Szeroki zakres średnic, opcje materiałów ze stali nierdzewnej i konstrukcja uszczelnień zorientowana na wentylację pozwalają tym zaworom służyć do wielu zastosowań przemysłowych.

• Metalurgia:Wysokotemperaturowa wentylacja spalin i kontrola spalin.
• Wytwarzanie energii:Instalacje wentylacji i odsiarczania kotłów.
• Obróbka chemiczna:Systemy odpylania i odprowadzania gazów korozyjnych.
• Materiały budowlane:Przemysłowe urządzenia odpylające i wentylacyjne.
• Górnictwo:Systemy wentylacji i kontroli środowiska kopalń.
• Ochrona środowiska:Przemysłowe systemy odsysania i oczyszczania powietrza.
• Duże obiekty:Zakłady przemysłowe i wielkoskalowe systemy uzdatniania powietrza.

W takich środowiskach zawór może być używany do odcinania przepływu powietrza, regulacji przepływu i kontroli przepływu w systemie wentylacyjnym.

Jak wybrać odpowiedni zawór?

Zakup zaworów przemysłowych należy rozpocząć od dokładnego zrozumienia rzeczywistych warunków pracy. Przed wybraniemPrzepustnice wentylacyjne o wysokiej wydajnościkonfiguracji, kupujący powinni ocenić następujące czynniki:

1. Średnica rurociągu:Potwierdzić wymaganą średnicę nominalną i wymiary przyłącza.
2. Ciśnienie robocze:Wybierz wartość ciśnienia odpowiednią dla systemu wentylacji.
3. Temperatura pracy:Sprawdź, czy korpus, dysk, trzpień i materiały uszczelniające są odpowiednie dla maksymalnej temperatury.
4. Skład gazu:Zidentyfikuj składniki korozyjne, takie jak gazy zawierające siarkę lub chlor.
5. Stężenie pyłu:Należy rozważyć, czy gromadzenie się kurzu może mieć wpływ na tarczę lub powierzchnie uszczelniające.
6. Wymagania kontrolne:Zdecyduj, czy wymagane jest działanie ręczne, pneumatyczne, elektryczne, włącz-wyłącz czy modulowane.
7. Standard kołnierza:Zapewnij kompatybilność z istniejącym systemem kołnierzy rurociągu.
8. Środowisko konserwacji:Należy rozważyć dostępność w celu kontroli, czyszczenia, serwisowania siłownika i wymiany uszczelek.

W przypadku projektów związanych z agresywnymi mediami lub spalinami o wysokiej temperaturze szczególnie ważny jest wybór odpowiedniego gatunku stali nierdzewnej i konfiguracji uszczelnienia.

Jak utrzymać długoterminową wydajność zaworu?

Nawet dobrze zaprojektowany zawór przemysłowy wymaga odpowiedniej kontroli i konserwacji. Właściwa konserwacja może zmniejszyć ryzyko zakleszczenia, wycieku, nieprawidłowego działania siłownika i nieoczekiwanych przestojów.

• Regularnie czyść nagromadzony kurz z powierzchni uszczelniających.
• Sprawdź tarczę i trzpień pod kątem nieprawidłowego zużycia lub korozji.
• Okresowo sprawdzaj działanie siłownika i połączenia montażowe.
• W przypadku modeli pneumatycznych należy utrzymywać stabilne ciśnienie sprężonego powietrza w zalecanych granicach roboczych.
• Sprawdź połączenia elektryczne i smarowanie siłownika w konfiguracjach elektrycznych.
• Podczas rozruchu w wysokiej temperaturze należy stosować stopniowe ogrzewanie, jeśli wymaga tego konstrukcja systemu.
• Monitoruj wycieki i moment obrotowy, aby wcześnie identyfikować rozwijające się problemy.

Należy ustalić harmonogram konserwacji zapobiegawczej uwzględniając częstotliwość pracy, skład gazu, temperaturę, obciążenie pyłem i zalecenia techniczne producenta.

Często zadawane pytania

Do czego służą głównie przepustnice wentylacyjne o wysokiej wydajności?

Są przeznaczone przede wszystkim do zastosowań niskociśnieniowych i wentylacyjnych o dużej średnicy, w tym do usuwania pyłu, wyciągów przemysłowych, odcinania przepływu powietrza, regulacji przepływu i systemów gazów spalinowych.

Jakie rozmiary są dostępne?

Wspomniany asortyment produktów Bolaisi obejmuje średnice nominalne od DN100 do DN2000, dzięki czemu nadaje się zarówno do średnich, jak i bardzo dużych rurociągów wentylacyjnych.

Czy te zawory nadają się do gazów korozyjnych?

Tak. Opcje materiałów ze stali nierdzewnej, takie jak CF8M, CF3M, F316 i F316L, mogą zapewnić zwiększoną odporność na korozję. Odpowiedni gatunek należy dobrać w zależności od rzeczywistego składu gazu i warunków pracy.

Jaka jest różnica między D641W i D941W?

D641W wykorzystuje siłownik pneumatyczny, natomiast D941W wykorzystuje siłownik elektryczny. Uruchamianie pneumatyczne jest odpowiednie do szybkiego lub częstego działania, natomiast uruchamianie elektryczne jest przydatne w zastosowaniach ze sterowaniem zdalnym i modulacyjnym.

Czy te zawory poradzą sobie z wentylacją w wysokiej temperaturze?

Odnośny zakres techniczny wynosi od -30°C do 400°C. Rzeczywista dopuszczalna temperatura robocza zależy jednak od wybranego materiału, konfiguracji uszczelnienia, medium i warunków projektu.

Jak wybrać pomiędzy uszczelnieniem metalowym a kompozytowym?

Przy wyborze należy wziąć pod uwagę temperaturę roboczą, skład gazu, wymagania dotyczące wycieków, warunki zużycia i oczekiwany okres użytkowania. W przypadku konkretnych projektów kupujący powinien przed złożeniem zamówienia potwierdzić konfigurację uszczelnienia u producenta zaworu.

Wniosek

Przepustnice wentylacyjne o wysokiej wydajności stanowią praktyczne rozwiązanie dla systemów przemysłowych wymagających dużej wydajności przepływu powietrza, niskiego oporu, niezawodnego odcięcia i zautomatyzowanego działania. Dzięki koncentrycznej konstrukcji, opcjom wykonania ze stali nierdzewnej, uszczelnieniom zapewniającym wentylację, połączeniom kołnierzowym oraz uruchamianiu pneumatycznemu lub elektrycznemu, można je skonfigurować do wymagających zastosowań w metalurgii, energetyce, przetwórstwie chemicznym, górnictwie, materiałach budowlanych i ochronie środowiska. Jeśli pozyskujesz niezawodne przemysłowe zawory wentylacyjne od producenta lub dostawcy z Chin, dokładnie dopasuj specyfikacje zaworów do warunków systemu. W przypadku niestandardowych konfiguracji, konsultacji technicznych lub wsparcia zakupowego,skontaktuj się z namiaby omówić wymagania projektu z Bolaisi i znaleźć odpowiednie rozwiązanie w postaci przepustnicy wentylacyjnej.
