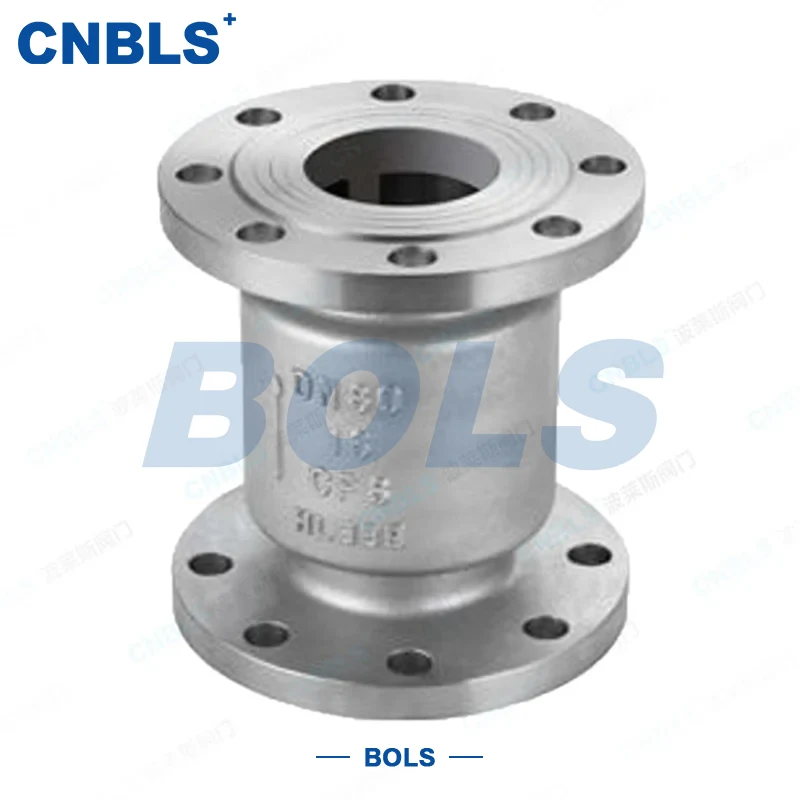

Pionowe zawory zwrotne ze stali nierdzewnej

Pionowe zawory zwrotne ze stali nierdzewnej to automatyczne zawory odcinające specjalnie zaprojektowane do pionowych systemów rurociągów. Składają się głównie z korpusu ze stali nierdzewnej, dysku, mechanizmu prowadzącego i opcjonalnej sprężyny ze stali nierdzewnej, bez dodatkowych urządzeń napędowych. Zawory otwierają się i zamykają automatycznie w zależności od średniego ciśnienia i grawitacji (lub siły sprężyny).

Jego podstawowa konstrukcja spełnia wymagania rurociągów pionowych: medium musi przepływać pionowo w górę. Podczas przepływu do przodu ciśnienie medium pokonuje grawitację dysku (lub napięcie wstępne sprężyny), aby popchnąć dysk w górę wzdłuż mechanizmu prowadzącego, zapewniając płynny przepływ medium. W przypadku przepływu zwrotnego dysk szybko i dokładnie opada z powrotem, aby uszczelnić pod połączonym działaniem ciężaru własnego, ciśnienia przepływu zwrotnego (i siły sprężyny), blokując przepływ wsteczny.

Dzięki zwartej konstrukcji, niskim oporom przepływu i niezawodnemu uszczelnieniu zawory te są szeroko stosowane w miejskich wodociągach i drenażach, HVAC w wieżowcach, przemyśle petrochemicznym, energetycznym, spożywczym i farmaceutycznym o wysokich wymaganiach dotyczących odporności na korozję. Są kluczowymi komponentami zapewniającymi jednokierunkowy stabilny przepływ mediów korozyjnych w rurociągach pionowych. Dzięki doskonałej wydajności pionowe zawory zwrotne ze stali nierdzewnej stały się preferowanymi komponentami zapobiegania przepływom zwrotnym w rurociągach pionowych.

Podstawowe parametry techniczne

Podstawowe zalety produktu

Pionowa dedykowana konstrukcja, duże możliwości adaptacji

Specjalnie zaprojektowany do rurociągów pionowych z pionową ścieżką przepływu i kierunkiem instalacji, rozwiązując trudności instalacyjne w wąskich przestrzeniach, szczególnie odpowiedni do wieżowców, antresoli sprzętowych i innych scenariuszy o ograniczonej przestrzeni. Pionowe zawory zwrotne ze stali nierdzewnej można bezpośrednio dopasować do różnych pionowych systemów rurociągów.

Materiał wykonany w całości ze stali nierdzewnej, odporny na korozję i trwały

Wykorzystuje stal nierdzewną 304/316/316L i odpowiednie materiały ANSI, z odpornością na korozję, wysoką temperaturą i odpornością na zużycie. Może pracować stabilnie przez długi czas w mediach korozyjnych, takich jak chlorowana woda, kwasy i zasady, bez częstej wymiany, co zmniejsza koszty konserwacji.

Czułe otwieranie i zamykanie, niezawodne zapobieganie przepływowi zwrotnemu

Wbudowany precyzyjny mechanizm prowadzący zapewnia podnoszenie dysku bez odchyleń. Reakcja na zamknięcie może wynosić nawet 0,2 s, szybko blokując przepływ zwrotny medium, skutecznie chroniąc pompy, sprężarki i inne urządzenia znajdujące się za zaworem przed uderzeniami hydraulicznymi i unikając uszkodzenia sprzętu.

Kompatybilność z dwoma standardami, szeroka uniwersalność

Zgodny ze standardami GB (seria GB/T) i ANSI (API 594, seria ANSI), elastycznie dopasowując się do systemów rurowych GB i ANSI bez dodatkowych modyfikacji, obniżając koszty zakupu i instalacji.

Dostępnych jest wiele specyfikacji dla różnych warunków pracy

Zakres średnic od DN15 ~ DN300 z pełnymi wartościami ciśnienia. Rodzaj uszczelnienia i połączenie można wybrać zgodnie z wymaganiami. Typ sprężynowy jest odpowiedni do warunków niskiego przepływu; typ inny niż sprężynowy jest bardziej energooszczędny i spełnia wymagania różnych scenariuszy.

Materiały i struktura komponentów

Podstawowe materiały składowe

● Korpus / maska: GB 304/316/316L (GB/T 1220), odpowiednie materiały ANSI ASTM A182/A351, wybrane według średniej intensywności korozji.

● Dysk: ten sam materiał co korpus + powłoka ze stopu stellitu (twarde uszczelnienie) lub stal nierdzewna + miękki pierścień uszczelniający z PTFE (miękkie uszczelnienie), równoważące wydajność uszczelnienia i trwałość.

● Mechanizm prowadzący: Kuta stal nierdzewna, taka sama jak korpus; tuleja prowadząca wykonana z twardego stopu na bazie stali nierdzewnej, odporna na zużycie i korozję, zapewniająca dokładne otwieranie/zamykanie bez odchyleń.

● Sprężyna (opcjonalnie): stal sprężynowa ze stali nierdzewnej 304/316/316L o stabilnej elastyczności, odpowiednia do różnych warunków korozyjnych i temperatur.

● Uszczelki: Pierścień metalowy ze stopu Inconel do pracy w wysokich temperaturach; Pierścień z gumy PTFE/perfluoroeteru do średnich i niskich temperatur; Uszczelka spiralnie zwinięta do uszczelnienia kołnierza, zapewniająca niezawodne uszczelnienie.

● Śruby/nakrętki: Stal nierdzewna taka sama jak korpus, zgodna z odpowiednimi normami GB/ANSI, zapewniająca ogólną odporność na korozję i wytrzymałość połączenia.

Cechy konstrukcyjne

Pionowa konstrukcja windy, prosta pionowa ścieżka przepływu, wbudowany precyzyjny mechanizm prowadzący. Opcjonalne zamykanie wspomagane sprężyną w warunkach niskiego przepływu. Podwójne połączenie: kołnierzowe / gwint wewnętrzny, łatwy montaż i demontaż. Zwarta ogólna konstrukcja zajmująca niewielką przestrzeń. Dzięki naukowemu projektowi konstrukcyjnemu pionowe zawory zwrotne ze stali nierdzewnej równoważą praktyczność i stabilność.

Standardy projektowania i produkcji

Wytyczne dotyczące wyboru

Potwierdź instalację i kierunek przepływu

Zapewnij pionowy montaż rurociągu z medium przepływającym pionowo w górę. Montaż poziomy lub pochyły jest surowo zabroniony, w przeciwnym razie spowoduje to uszkodzenie dysku i nieszczelność uszczelnienia. Pionowe zawory zwrotne ze stali nierdzewnej nadają się tylko do pracy w warunkach pionowych.

Dopasuj standard i klasę ciśnienia

Wybierz odpowiednią PN/klasę zgodnie z systemem rurociągów GB lub ANSI (np. GB PN16, ANSI Class150). Upewnij się, że ciśnienie znamionowe odpowiada ciśnieniu projektowemu rurociągu, aby uniknąć działania przy nadciśnieniu.

Wybór rodzaju uszczelnienia

Twarde uszczelnienie metalowe do mediów o wysokiej temperaturze (>200 ℃), mediów zawierających cząstki lub o dużym zużyciu. Miękkie uszczelnienie do mediów o średnich i niskich temperaturach (≤200 ℃) oraz mediów czystych, osiągających niemal zerowy wyciek w celu dopasowania do różnych właściwości mediów.

Dokładne dopasowanie materiału

Stal nierdzewna 304 do ogólnych mediów korozyjnych (słaby kwas i zasady, chlorowana woda). Stal nierdzewna 316 do mediów silnie korozyjnych (stężone kwasy i zasady, media zawierające siarkę/chlor). Stal nierdzewna 316L do bardzo niskich temperatur lub silnych warunków korozyjnych, aby zapewnić żywotność.

Wybór typu sprężyny lub niesprężyny

Typ ze sprężyną do pracy w warunkach niskiego przepływu i niskiego ciśnienia (niewystarczające minimalne ciśnienie otwarcia), wspomagany sprężyną dla większej niezawodności. Typ bez sprężyny do normalnego przepływu i ciśnienia, otwieranie/zamykanie przy średnim ciśnieniu i grawitacji, większa oszczędność energii.

Uwagi dotyczące obsługi i konserwacji

1 Uwagi dotyczące instalacji

● Instaluj ściśle pionowo, upewniając się, że kierunek przepływu medium jest zgodny ze znakiem „strzałki skierowanej w górę” na korpusie. Montaż poziomy lub nachylony jest zabroniony.

● Przed instalacją sprawdź, czy model zaworu, klasa ciśnienia, materiał i średnica odpowiadają rurociągowi. Sprawdź korpus, tarczę i mechanizm prowadzący pod kątem uszkodzeń. Ręcznie popchnij dysk, aby potwierdzić elastyczne podnoszenie bez zakleszczenia.

● Zarezerwuj przestrzeń konserwacyjną nad zaworem do późniejszego demontażu pokrywy, usunięcia dysku i mechanizmu prowadzącego.

2 Rutynowa konserwacja

● Regularnie sprawdzaj połączenia i uszczelnienie pokrywy podczas pracy; dokręcić śruby lub wymienić uszczelki w przypadku wycieku.

● Okresowo rozbieraj i czyść wnętrze zaworu z zanieczyszczeń i brudu, sprawdzaj elastyczność mechanizmu prowadzącego. Sprawdź elastyczność sprężyny w przypadku typu sprężynowego i wymień ją na czas, jeśli jest osłabiona.

● Operuj powoli zaworem przed zaworem, aby zwiększyć średnie ciśnienie i stopniowo przepływ, unikając natychmiastowego uderzenia wysokiego ciśnienia w tarczę, aby zapobiec uszkodzeniu podzespołów.

3 Uruchom ponownie po długotrwałym wyłączeniu

Przed ponownym uruchomieniem ręcznie naciśnij dysk, aby potwierdzić elastyczne otwieranie/zamykanie. Sprawdź, czy wewnątrz zaworu nie ma blokady. Po potwierdzeniu wprowadzaj medium powoli, aby uniknąć zakleszczenia komponentów, powodującego uszkodzenie uszczelnienia lub błędy podczas otwierania/zamykania.

Pola aplikacji

Dzięki dużej odporności na korozję, zwartej konstrukcji i wrażliwemu otwieraniu/zamykaniu, pionowe zawory zwrotne ze stali nierdzewnej są szeroko stosowane w pionowych systemach rurociągów w następujących gałęziach przemysłu:

● Miejskie wodociągi i kanalizacja: rurociągi do mediów korozyjnych, takich jak chlorowana woda i ścieki, zwłaszcza pionowe rury wodociągowe w wieżowcach.

● HVAC w wieżowcach: pionowe rurociągi do systemów klimatyzacji i ogrzewania, z możliwością łatwego dostosowania do wąskich przestrzeni.

● Przemysł petrochemiczny: rurociągi korozyjne do mediów chemicznych, mediów zawierających siarkę/chlor, odpowiednie do warunków od niskiego do średniowysokiego ciśnienia.

● Energetyka: układy pomocnicze elektrowni, rurociągi parowe, odporne na wysokie temperatury, odporne na zużycie i stabilne w pracy.

● Przemysł spożywczy i farmaceutyczny: czyste rurociągi z czynnikiem korozyjnym, spełniające wymagania higieniczne, z niezawodnym uszczelnieniem i brakiem wycieków.
