Zasuwy nożowe z zębatką ze stali nierdzewnej

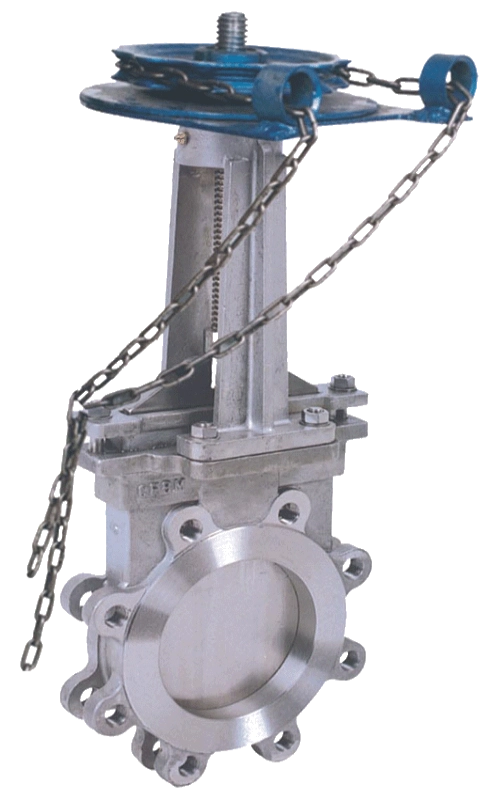

Zasuwa nożowa PZL73H ze stali nierdzewnej jest zaworem odcinającym specjalnie zaprojektowanym do przesyłu mediów zawierających zanieczyszczenia. Posiada konstrukcję napędzaną kołem zębatym z ostrą bramą typu nożowego. Obracając koło łańcuchowe w celu podniesienia lub opuszczenia trzpienia zaworu, może ono skutecznie odcinać cząstki stałe i włókniste zanieczyszczenia w medium po zamknięciu, zasadniczo zapobiegając blokowaniu rurociągu.

Zawór jest w całości wykonany ze stali nierdzewnej 304/316 o wyjątkowej odporności na korozję, odpowiedniej do niskich i średnich ciśnień oraz korozyjnych warunków pracy z mediami o dużej lepkości i zawierającymi zanieczyszczenia. Ma zwartą konstrukcję, lekkość i oszczędność pracy, dzięki czemu idealnie nadaje się do wąskich przestrzeni instalacyjnych i scenariuszy wymagających dużego momentu obrotowego ręcznego.

Jest szeroko stosowany w średnich i dużych rurociągach w gałęziach przemysłu, takich jak oczyszczanie ścieków, odpady kopalniane, masa papiernicza, proszek materiałów budowlanych itp. Dzięki niezawodnemu działaniu, zasuwy nożowe ze stali nierdzewnej PZL73H stały się preferowanym sprzętem odcinającym dla rurociągów mediów zawierających zanieczyszczenia w różnych gałęziach przemysłu.

Podstawowe parametry techniczne

Podstawowe atrybuty

● Typ konstrukcji: Tarcza zasuwowa w kształcie noża, zewnętrzna śruba i jarzmo, krótka konstrukcja czołowa, oszczędzająca przestrzeń montażową i odpowiednia do wąskich warunków pracy.

● Typ połączenia: połączenie płytkowe, ściśle zgodne z normą GB/T 12221 dotyczącą montażu zaworów płytkowych, łatwe w montażu, bez konieczności zajmowania zbyt dużej przestrzeni, co zmniejsza koszty budowy rurociągu.

● Rodzaj uszczelnienia: Twarde uszczelnienie metalowe, nakładka z twardego stopu na powierzchniach uszczelniających tarczy zasuwy i gniazda, stabilne uszczelnienie, odporność na erozję ze strony mediów zawierających twarde cząstki, wydłużona żywotność.

● Typ operacji: Napęd zębaty, moment obrotowy wzmocniony przez przekładnię łańcuchową, oszczędzająca pracę obsługa ręczna, rozwiązująca trudności związane z ręczną obsługą zaworów o dużej średnicy.

● Materiał korpusu: Stal nierdzewna (304/316), doskonała odporność na korozję, odpowiednia do mediów o różnym stopniu korozji i długotrwałego użytkowania w warunkach silnie korozyjnych.

● Cecha kanału przepływowego: Prosty kanał o pełnym prześwicie, brak oporu dławienia, płynny przepływ medium, silna zdolność zapobiegania zatykaniu, unikanie gromadzenia się zanieczyszczeń wpływających na działanie zaworu.

Interpretacja modelu

Każda litera i cyfra w modelu PZL73H ma jasne znaczenie, pomagając kupującym szybko zidentyfikować specyfikacje i dokładnie dopasować wymagania:

● P: Odpływ żużla / Konstrukcja w kształcie noża, wyraźnie oznaczona jako zasuwa nożowa, specjalnie zaprojektowana do mediów zawierających zanieczyszczenia.

● Z: Zawór odcinający, określa kategorię głównego zaworu.

● L: Napęd zębaty, wskazuje tryb pracy, podkreślając zalety związane z oszczędnością pracy.

● 7: Połączenie waflowe, definiuje typ połączenia instalacyjnego dla ogólnej instalacji waflowej.

● 3: Zewnętrzna śruba i jarzmo, oznacza typ konstrukcji w celu wygodnej konserwacji po instalacji.

● H: Powierzchnia gniazda pokryta twardym stopem, przedstawia proces powierzchni uszczelniającej, podkreślając niezawodność uszczelnienia.

Materiały składowe

Podstawowe elementy zasuw nożowych z zębatką ze stali nierdzewnej są ściśle dobrane pod kątem odporności na korozję, odporności na zużycie i żywotności:

● Korpus zaworu/rama płyty zaworu: stal nierdzewna 304/316, wysoka wytrzymałość i odporność na korozję, opcjonalnie w zależności od średniej korozyjności.

● Tarcza bramkowa noża: podłoże ze stali nierdzewnej + nakładka stellitowa, twardość krawędzi ≥ HRC 55, wysoka ostrość do skutecznego cięcia stałych zanieczyszczeń, odporna na zużycie i erozję.

● Gniazdo zaworu: stal nierdzewna z powłoką z twardego stopu, specjalnie do mediów z twardymi cząstkami, powierzchnia uszczelniająca odporna na zużycie zapewniająca długotrwałe i stabilne uszczelnienie.

● Trzpień zaworu: stal nierdzewna 304, chromowana powierzchnia, zwiększona odporność na zużycie i korozję, zapobiegająca rdzewieniu i zakleszczeniom podczas długotrwałego użytkowania.

● Uszczelnienie dławnicowe: Elastyczne uszczelnienie grafitowe, odporne na wysokie temperatury i korozję, doskonałe uszczelnienie zapobiegające wyciekom.

● Koło łańcuchowe / Łańcuch: Stal nierdzewna, odpowiednia do długotrwałego użytkowania w warunkach korozyjnych, niełatwa do rdzewienia lub uszkodzenia, zapewniająca stabilną transmisję.

Standardy projektowania i produkcji

Cała produkcja jest zgodna z normami krajowymi i przemysłowymi przy ścisłej kontroli jakości:

● Ogólna konstrukcja zasuw nożowych: JB/T 8528, CJ/T 282

● Wymiary przyłącza waflowego: GB/T 12221

● Części przekładni zębatej: GB/T 1243

● Wartości znamionowe ciśnienia i temperatury: GB/T 12224

● Test i kontrola zaworów: GB/T 13927, JB/T 9092

● Materiał ze stali nierdzewnej: ASTM A182

Punkty wyboru, instalacji i konserwacji

Punkty selekcji

● W przypadku mediów silnie korozyjnych (szlam kwasowo-alkaliczny) preferowana jest stal nierdzewna 316; Stal nierdzewną 304 można stosować do mediów zawierających cząstki ogólne, aby obniżyć koszty, zapewniając jednocześnie stabilność.

● W przypadku zaworów o dużej średnicy (DN ≥ 500) zaleca się użycie koła łańcuchowego o wysokim przełożeniu 1:10 w celu dalszego zmniejszenia wysiłku związanego z ręczną obsługą.

Punkty instalacji

● Zachować współosiowość z kołnierzami rurociągu, dokręcić śruby symetrycznie i równomiernie, aby uniknąć deformacji korpusu i wycieków.

● Zarezerwuj odpowiednią przestrzeń obrotową po stronie zębatki, aby zapewnić płynny ruch.

● Przed instalacją oczyścić rurociąg z zanieczyszczeń i żużla spawalniczego; zainstaluj filtry przed i za urządzeniem, aby zapewnić lepszą ochronę.

Punkty konserwacji

● Regularnie smaruj zębatkę i łańcuch, aby zapobiec rdzy i zakleszczeniom.

● W warunkach zawierających zanieczyszczenia należy okresowo otwierać i zamykać zawór, aby oczyścić nagromadzony żużel pomiędzy tarczą a gniazdem, zachowując szczelność i elastyczność działania.

Zaleta produktu

Zasuwy nożowe PZL73H ze stali nierdzewnej charakteryzują się konstrukcją wykonaną w całości ze stali nierdzewnej, wysokowydajną zasuwą nożową i oszczędzającym pracę napędem zębatym, doskonale pasującymi do zastosowań zawierających zanieczyszczenia i silnie korozyjnych. Kompaktowe, łatwe w montażu i konserwacji, skutecznie rozwiązują problemy branżowe, takie jak zablokowanie rurociągu, trudna obsługa i nieszczelność uszczelek. Są szeroko stosowane w średnich i dużych rurociągach w różnych gałęziach przemysłu i służą jako niezawodne rozwiązanie odcinające w systemach mediów zawierających zanieczyszczenia.
