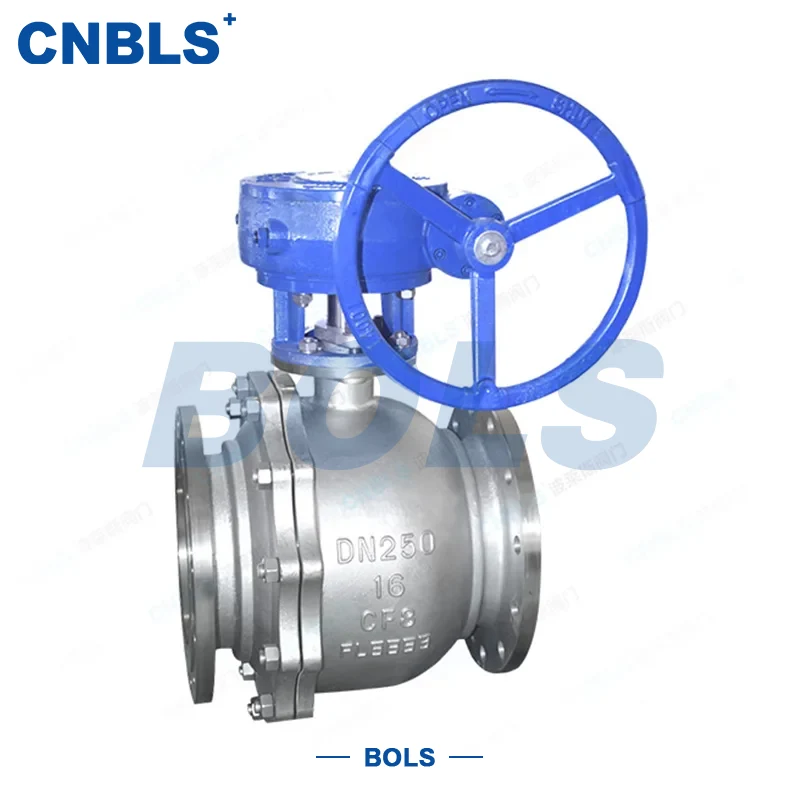

Pływające zawory kulowe kołnierzowe ze stali nierdzewnej

Pływające zawory kulowe z kołnierzem ze stali nierdzewnej to zawór odcinający rurociąg, który wykorzystuje pływającą kulę jako element zamykający. Pod ciśnieniem medium kula jest mocno dociskana do gniazda zaworu znajdującego się za zaworem, co zapewnia niezawodne uszczelnienie. Pełne otwarcie lub zamknięcie odbywa się poprzez obrót kuli o 90 stopni, co zapewnia łatwą obsługę i szybką reakcję.

Zawór ten charakteryzuje się prostą konstrukcją i doskonałymi właściwościami uszczelniającymi. Nadaje się do różnych warunków pracy z udziałem mediów, takich jak woda, para, produkty naftowe i substancje żrące i jest szeroko stosowany w przemysłowych systemach rurociągów, w tym w przemyśle naftowym, inżynierii chemicznej, energii elektrycznej, żywności i farmaceutykach.

Cechy produktu

Wysokiej jakości materiał ze stali nierdzewnej

Kluczowe elementy, w tym korpus zaworu, kula i gniazdo zaworu, wykonane są ze stali nierdzewnej 304/316, która zapewnia doskonałą odporność na korozję i zużycie, zapewniając długoterminową niezawodność działania.

Połączenie kołnierzowe dla łatwej instalacji

Dzięki standardowemu połączeniu kołnierzowemu umożliwia wygodny montaż i demontaż oraz jest kompatybilny z systemami rurociągów o różnych średnicach i klasach ciśnienia.

Zróżnicowane tryby pracy

Obsługuje uruchamianie ręczne (pokrętło ręczne), skrzynię biegów, uruchamianie elektryczne i pneumatyczne. Najbardziej odpowiedni tryb pracy można wybrać w oparciu o wymagania dotyczące automatycznego sterowania.

Doskonała skuteczność uszczelniania

Gniazdo zaworu wykonane jest z miękkich materiałów uszczelniających, takich jak PTFE, PFA lub ETFE, a stopień wycieku odpowiada klasie VI API, aby zapewnić bezpieczeństwo systemu rurociągów.

Szeroki zakres zastosowań

Zawór ma odpowiedni zakres temperatur -29 ~ 180 ℃, obejmujący wysokie, średnie i niskie warunki pracy od PN1,0 do PN42 i spełnia wymagania kontrolne dla różnych natężeń przepływu i mediów.

Wysoka niezawodność i łatwa konserwacja

Konstrukcja pływającej kuli zapewnia samozaciskowe uszczelnienie pod średnim ciśnieniem. Posiada zwartą budowę, nie wymaga dodatkowego podparcia i jest łatwy w utrzymaniu, dzięki czemu nadaje się do długotrwałej eksploatacji.

Aplikacje

Pływające zawory kulowe z kołnierzem ze stali nierdzewnej nadają się do różnych scenariuszy przemysłowych:

● Odcinanie i kontrola przepływu rurociągów naftowych i gazowych

● Transport mediów korozyjnych, takich jak kwasy, zasady i sole, w produkcji chemicznej

● Kontrola rurociągów w systemach uzdatniania wody i systemach parowych

● Transport czystych mediów w przemyśle spożywczym i farmaceutycznym

● Rurociągi wysokotemperaturowe i wysokociśnieniowe w instalacjach elektroenergetycznych i cieplnych

● Scenariusze dotyczące transportu cieczy i odcięcia rurociągu

Interpretacja modelu

Weźmy na przykład model Q41F-16P:

Standardy projektowania i produkcji

● API 6D: Międzynarodowa norma mająca zastosowanie do projektowania i produkcji zaworów kulowych dla przemysłu naftowego i gazowniczego.

● GB/T 12237: Chińska norma krajowa, służąca jako odniesienie przy projektowaniu i produkcji zaworów.

● ISO 5208: Norma dotycząca wymiarów kołnierzy i wartości ciśnienia zapewniająca dopasowanie zaworu do rurociągu.

● JB/T 308: Metody testowania zaworów i zasady kontroli, zapewniające jakość i działanie produktu.

Tabela parametrów technicznych

Materiały składowe

● Korpus zaworu: Staliwo WCB lub stal nierdzewna CF8/CF8M

● Kula: Materiał ze stali nierdzewnej pasujący do korpusu zaworu

● Gniazdo zaworu: miękkie uszczelnienie z PTFE, PFA lub ETFE

● Trzpień zaworu: stal nierdzewna z azotowaną powierzchnią

● Uszczelnienie: Elastyczny grafit lub PTFE

● Elementy złączne: Stal nierdzewna lub ocynkowana stal węglowa

Kluczowe punkty wyboru

Analiza warunków pracy

● Wyjaśnij rodzaj medium, temperaturę, lepkość i korozyjność.

● Określ maksymalne ciśnienie robocze systemu z zachowaniem marginesu bezpieczeństwa.

Potwierdzenie parametrów

● Wybrać średnicę nominalną DN zgodnie z wymaganiami dotyczącymi natężenia przepływu.

● Określić ciśnienie nominalne PN/klasę w oparciu o konstrukcję systemu.

● Wybierz metodę połączenia (kołnierzowe, spawane lub gwintowane) w zależności od rurociągu.

● Wybierz tryb pracy (ręczny, elektryczny lub pneumatyczny) w zależności od potrzeb w zakresie automatyzacji.

Wybór materiału

● Korpus zaworu: Stal węglowa nadaje się do ogólnych warunków pracy; stal nierdzewna nadaje się do mediów korozyjnych.

● Materiał uszczelniający: PTFE nadaje się do większości mediów korozyjnych; metalowe twarde uszczelki można wybrać dla mediów o wysokiej temperaturze, pod wysokim ciśnieniem lub zawierających cząstki.

Norma i certyfikat

● Upewnij się, że zawór jest zgodny ze standardami projektowymi i produkcyjnymi.

● W przypadku projektów międzynarodowych mogą być wymagane certyfikaty API, ISO i inne.

Ocena dostawcy

● Wybieraj dostawców o dobrej reputacji i bogatym doświadczeniu oraz żądaj próbek, parametrów technicznych i certyfikatów zapewnienia jakości.
